10层大型汽车城及办公楼空调通风防排烟系统设计施工图纸

附件详情

一、项目概要：
项目位于上海市，为一大型汽车城，地上10层...
二、设计范围:
1.舒适性空调设计。
2.通风设计。
3.消防、防排烟系统的设计...
三、空调系统：
1.大空间区域采用单风管定风量全空气低速空调系统。
2.小空间用房采用风机盘管加独立新风系统...
四、通风系统：
空调系统均配置有机械排风系统。对于采用CO2浓度传感器控制新风量的系统以及过渡季采用变新风量的系统，其排风系统均设有变频调速装置，由室内外压差或新风阀的开度来控制排风量的变化...
五、 消防系统 ：
1.地上部分走道采用自然通风方式的排烟系统。
2防、排烟为自然通风方式的场所采用手动或自动可开启外窗的方式，其开窗面积达到规范的要求...

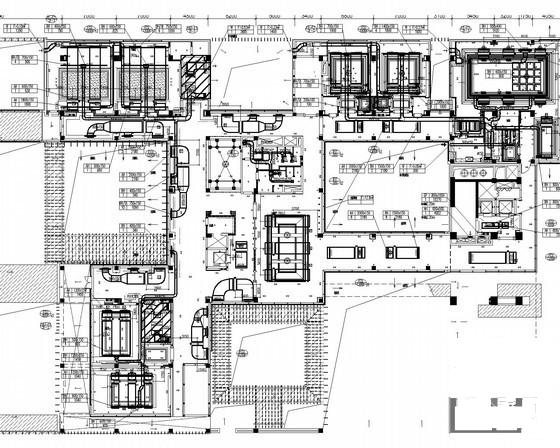

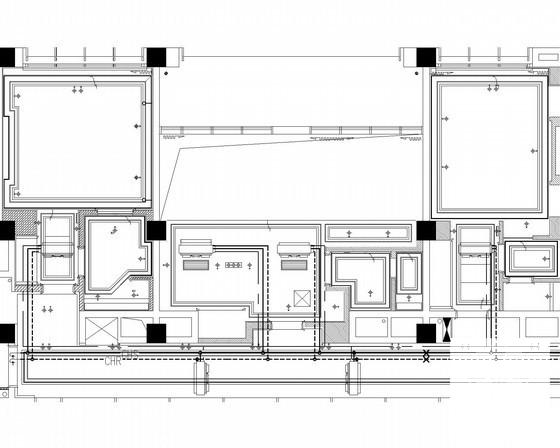

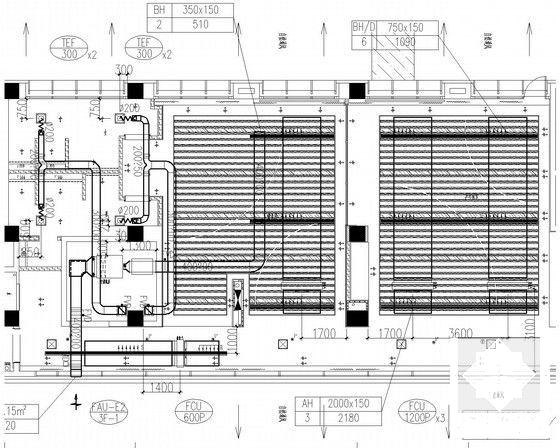

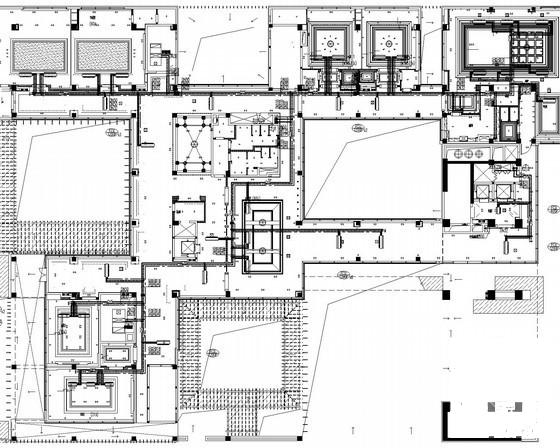

图纸共21张。
