32层住宅楼商业综合项目空调通风及防排烟系统设计CAD施工图纸（大院设计）(螺杆式风冷热泵)

附件详情

一、项目概要：

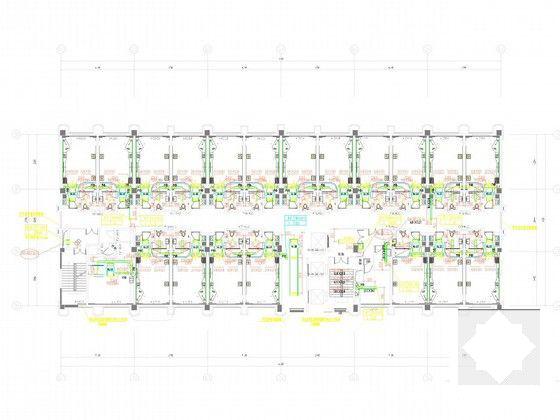

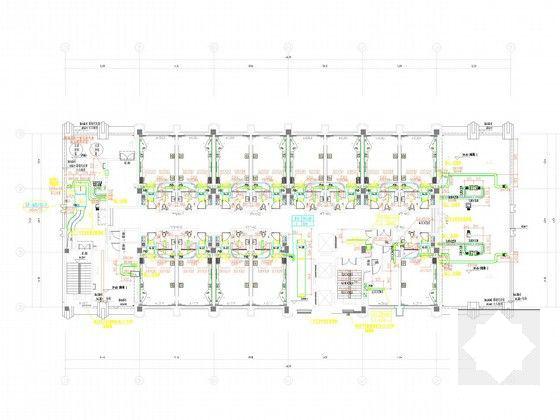

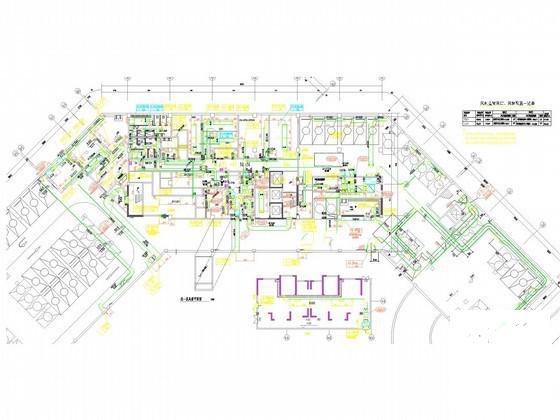

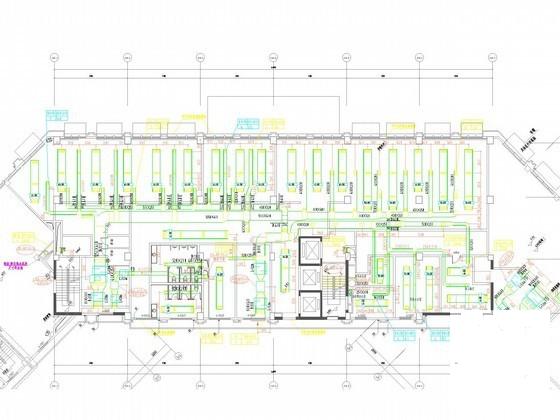

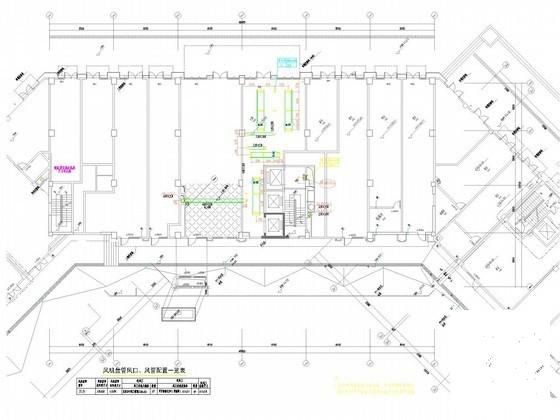

该项目是一个高层住宅商业综合项目建筑，地上32层，地下2层，总建筑面积为292580.51平方米。图纸内容包含设计施工说明，主要设备材料表及图例，空调水系统流程图，空调通风系统示意图，风管平面图，水管平面图，水管、冷媒管平面图等...

二、空调系统：

1.冷热源：采用螺杆式风冷热泵机组...

2.风系统：采用风机盘管加新风...

3.水系统：采用采用冷源侧定流量，负荷侧变流量的一级泵系统，水管为竖向同程式、裙房水平环路采用异程式...

三、 通风防排烟 系统：

通风系统：地下室设备用房如水泵房、水箱间、贮藏间、内走道等按防火分区分别设置机械送风、排风系统；地下室的工程部、员工宿舍等设置空调的功能用房及地上无外窗的空调用房，均设置机械排风系统，排风量按空调新风量的90%确定...

防排烟系统：本子项地上防烟楼梯间均满足五层可开启外窗面积之和大于2平方米，均自然排烟;合用前室均设机械加压送风系统，风机统一放置于酒店屋顶,所有合用前室的加压送风口均采用多叶送风口；地下室不具备自然排烟条件的房间、内走道等设置机械排烟系统，不具备自然补风条件的区域设置机械补风系统，最大防烟分区面积不超过500m2。负担一个防烟分区的排烟风机风量不小于60m3/h.m2，负担2个及以上防烟分区的排烟系统风量按不小于最大防烟分区面积的120m3/h.m2确定，补风量不小于排烟量的50％ ...
