3层商业建筑通风及防排烟系统设计CAD施工图纸（大院设计）

附件详情

一、项目概要：

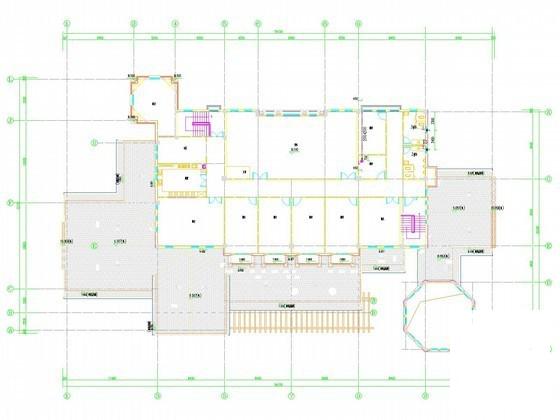

该项目是一个多层商业建筑，地上3层，建筑面积约2924.86平方米。图纸内容包含设计施工说明，主要设备材料表及图例，通风平面图等...

二、排烟及通风系统设计：

1．地上商业无窗房间建筑面积均小于50平米，不设置排烟设施。
2．地上一层、二层为一个防火分区，大堂上空设置有电动窗，设置手动和自动按钮，手动按钮高度在1.2~1.5之间，消防时可联动开启。
3．地上一层连接大空间区域，可开启外窗大于地面面积的2%，且任一点距就近排烟窗距离均小于30m，自然排烟。
4．地上二层内走道设置可开启外窗，可开启外窗面积大于地面面积的2%，自然排烟。
5．地上三层内走道设置可开启外窗，可开启外窗面积大于地面面积的2%，自然排烟。
6．地上大于100m2的有外窗房间，可开启外窗面积均大于地面面积的2%，自然排烟。
生活水泵房无可燃物或人员经常停留，不设置排烟设施。
7．卫生间均设置机械排风系统，排风量按照10次/h换气次数设计计算。无外窗房间均设置机械排风系统，排风量按照4次/h换气次数设计计算。
8．楼梯间为可自然通风的封闭楼梯间。
9．厨房灶台处设置止回流的排风竖井...
