5层旅游文化建筑空调通风及防排烟系统设计CAD施工图纸（大院设计）

附件详情

一、项目概要：

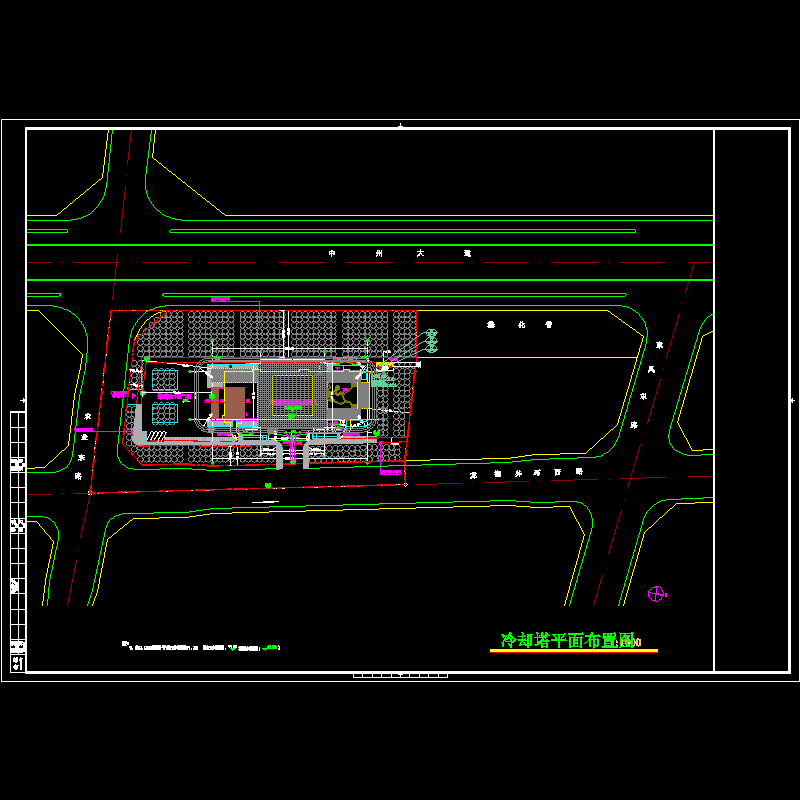

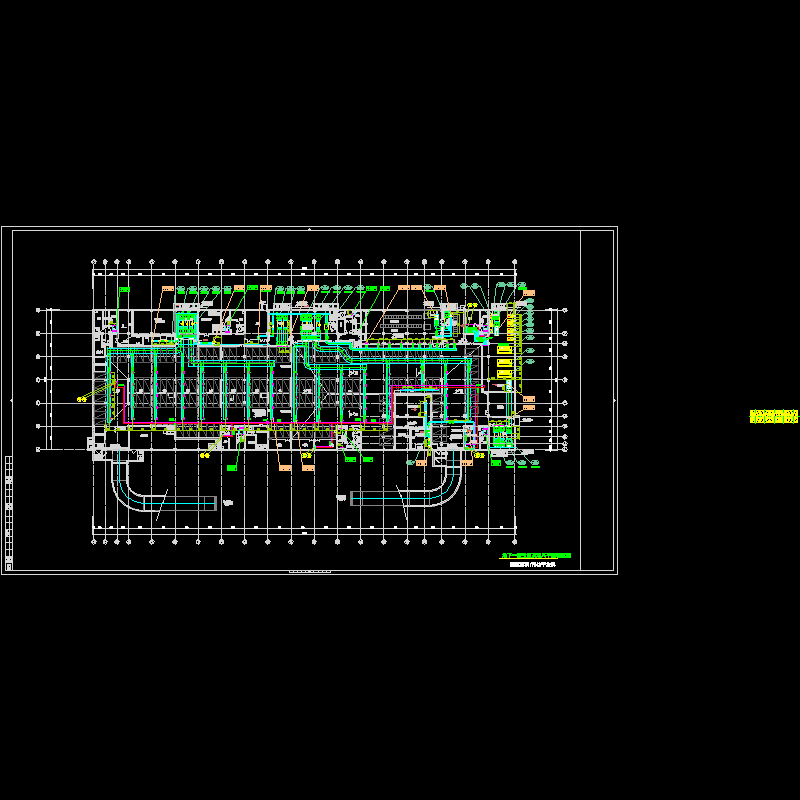

该项目为河南省一旅游文化建筑，总建筑面积: 29175平方米，其中:地上建筑面积 21332平方米，地下建筑面积 7843平方米。图纸内容包含设计施工说明，主要设备材料表及图例，空调及通风平面布置图，冷却塔 平面布置图 ，冷冻机房水系统流程图，空调末端水系统流程图，正压送风系统原理图，空调通风系统安装详图等...

二、空调系统：

1.冷热源：燃天然气直燃式溴化锂机组...

2.风系统：采用风机盘管加新风系统，低速单风道全空气系统...

3.水系统：采用一次泵定流量系统，两管制异程式系统，...

三、通风排烟系统：

1.通风系统：地下室汽车库为一层，每个防火分区设置机械通风（兼消防排烟）系统，系统排风量按6次/小时计算，补风量不小于排风量的50%；地下各设备用房均设置独立的排风系统；溴化锂机组房按设备发热量、燃烧空气消耗量进行风量计算，设置1台排风风机及1台送风风机，兼做事故通风，事故通风按照12次/小时计算；水泵房按照6次/小时计算；各卫生间设置机械通风系统，换气次数按10次/小时计算...

2.防排烟系统：所有采用自然排烟的房间可开启的外窗面积大于地面面积的2%,并满足室内任一点到自然排烟口距离不大于30米，防烟楼梯间及合用前室设机械加压送风系统。楼梯间保持正压50Pa，前室保持25Pa。楼梯间每2～3层设一个常开风口；前室每层设一个常闭风口；防烟楼梯间及合用前室设机械加压送风系统。楼梯间保持正压50Pa，前室保持25Pa。楼梯间每2～3层设一个常开风口；前室每层设一个常闭风口，地下车库机械排风系统兼作消防排烟系统，机械送风系统兼消防补风系统，排烟量按6次/小时换气计算...
