5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品)

  • 附件设计说明:有
  • 建筑类别:教育,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:湖北

附件详情

一、项目概要:

该项目为湖北一教育科技中心。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图 ,空调机房大样图,防排烟系统原理图,变冷媒流量空调系统原理图等...

二、空调系统:变冷媒流量多联空调系统、风冷热泵型屋顶式空调机组,分体空调...

三、通风排烟系统:

1.通风系统:本楼的卫生间设有可开启外窗,进行自然通风换气,本实验楼通风系统为机械排风、自然补风...

2.防排烟系统:靠外墙的楼梯间,设置符合要求的可开启外窗,采用自然方式防烟。设有符合要求可开启外窗的房间也采用自然方式排烟...

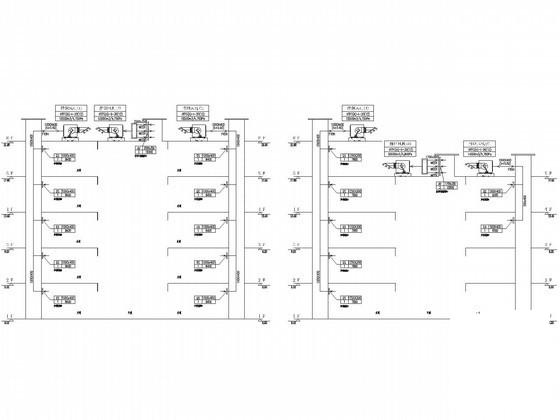

防排烟系统原理图

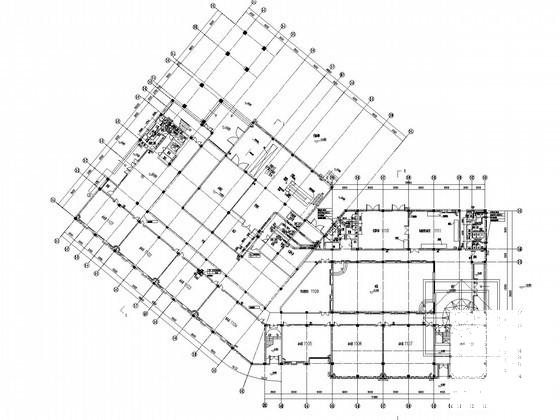

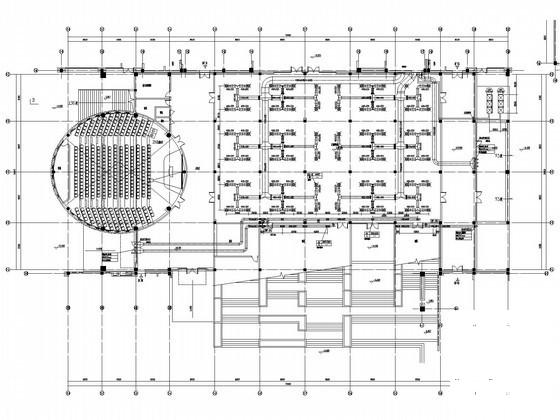

三区一层空调通风平面图

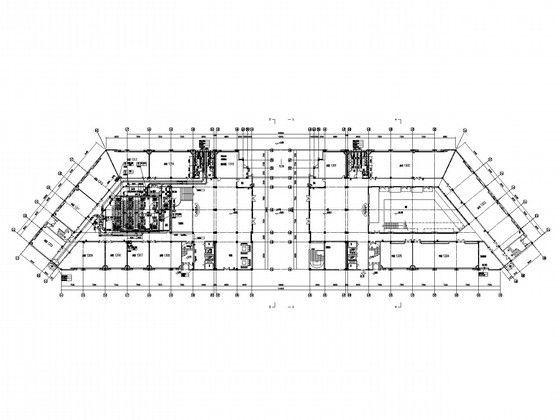

一区一层空调通风平面图

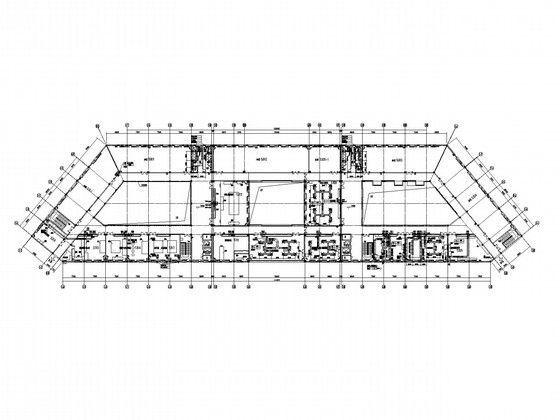

一区五层空调通风平面图

四区五层空调通风平面图

空调机房平面大样图

三区四层空调通风平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 1
    第 1 张图
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 2
    第 2 张图
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 3
    第 3 张图
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 4
    第 4 张图
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 5
    第 5 张图
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 6
    第 6 张图
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 7
    第 7 张图
  • 5层教育科技中心空调通风及防排烟系统设计CAD施工图纸(大院出品) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
