5层科技中心空调通风及防排烟系统设计施工大样图

附件详情

一、项目概要：

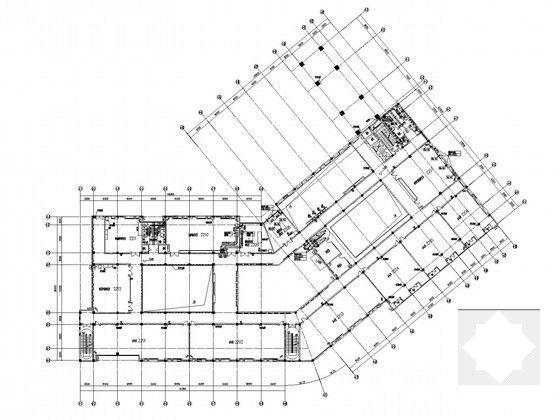

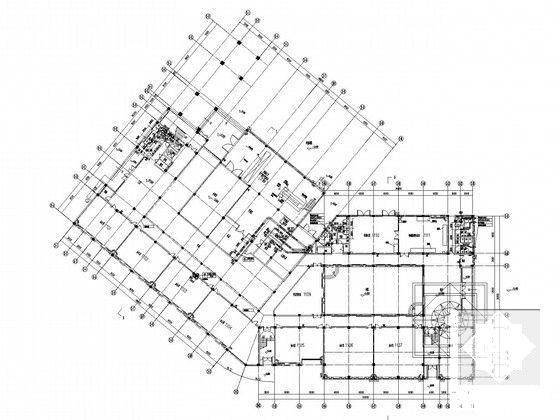

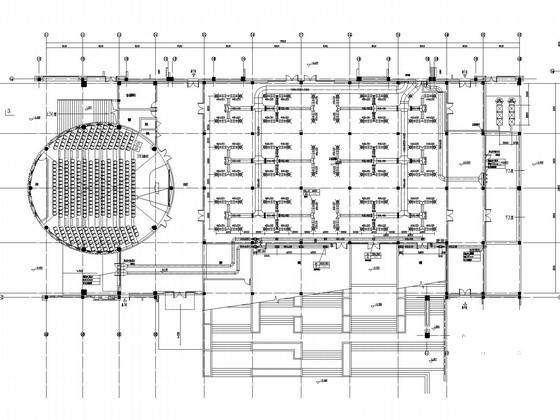

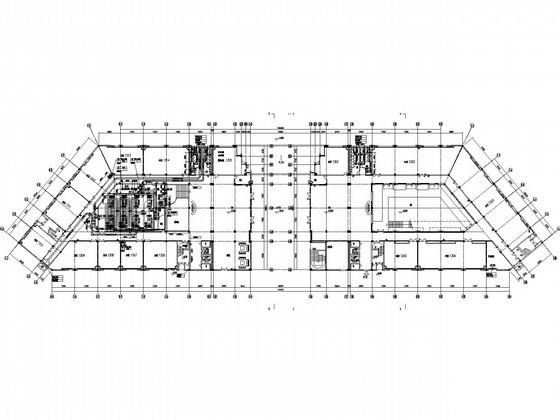

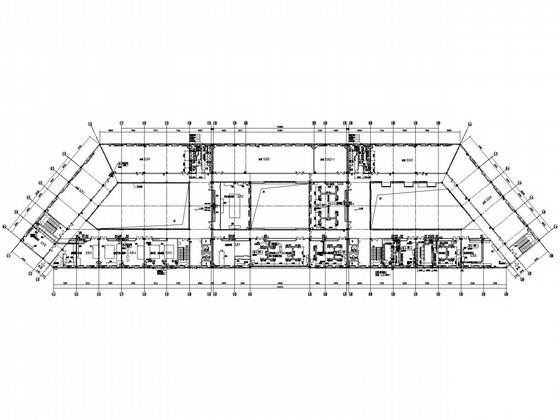

该项目为武汉市一科技中心。图纸内容有设计施工说明，图例及主要设备及材料表，空调通风平面图，发那个排烟系统原理图，变冷媒流量空调系统图，空调机房大样图等...

二、空调系统：

采用变冷媒流量多联空调系统，采用风冷热泵型屋顶式空调机组，分体式接风管型空调机组，分体空调...

三、通风排烟系统：

1.通风系统：本楼的卫生间设有可开启外窗，进行自然通风换气。本实验楼通风系统为机械排风、自然补风。排风系统由防腐防爆型离心风机箱、消声器、防火阀、玻璃钢风管以及防腐型风口等组成...

2.防排烟系统：靠外墙的楼梯间，设置符合要求的可开启外窗，采用自然方式防烟；凡是不满足防火设计规范中有关规定的中庭，超长的封闭内走廊等，均相应地设有机械排烟系统...
