9层艺展中心空调通风及防排烟系统设计CAD施工大样图

  • 设计说明:有
  • 建筑类别:商业,教育,文化
  • 建筑高度:高层建筑
  • 建筑面积:37692平方米
  • 地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量
  • 送风方式:散流器送风
  • 节点大样:冷却塔
  • 项目地址:广东

附件详情

  • 设计施工说明
  • 图例及系统编号
  • 主要设备材料
  • 加压送风系统
  • 排烟系统示意图
  • 制冷系统示意图
  • 空调末端水系统示意图
  • 通风排烟平面图
  • 制冷机房大样图
  • 冷却塔管道布置图
  • ......

附件详情

一、项目概要:
项目位于深圳市,分为3期,1~3期均已建成并投入使用,一期建筑面积为19632m2,加建四层,面积为18060m2,具体值以建筑为准......
二、冷热源:
选用两台800RT离心式制冷机组,并选用相应的冷冻、冷却水泵及冷却塔,制冷机组供回水温度为:7/12°C;冷却塔提供冷却水供回水温度为:32/37°C......
三、空调水系统:
冷水循环系统采用一次泵变流量系统,系统在供回水主管之间设置压差旁通阀......
四、空调风系统:
采用吊顶式风柜 新风系统,气流组织为上供上回,新风系统采用立柜式新风机组或吊顶式新风机组,立柜式新风机组设于各层走廊吊顶内......
五、通风排烟系统:
1.车库设置机械通风系统,按6次/h换气次数计算排风量。
2.消防水泵房、生活水泵房均设有机械通风系统。
3.变配电房设有机械排风及补风系统
4.地下室内走道长度超过20m的内走廊,且无法自然排烟,设计机械排烟系统,排烟量按内走道地面面积的60m3/h设计,且单台风机风量不小于7200m3/h,同时设计机械补风系统,补风量不小于排烟量的50%......

编制于2014年 图纸共32张

加压送风系统示意图

空调制冷系统示意图

制冷机房布置大样图

排烟系统示意图

以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

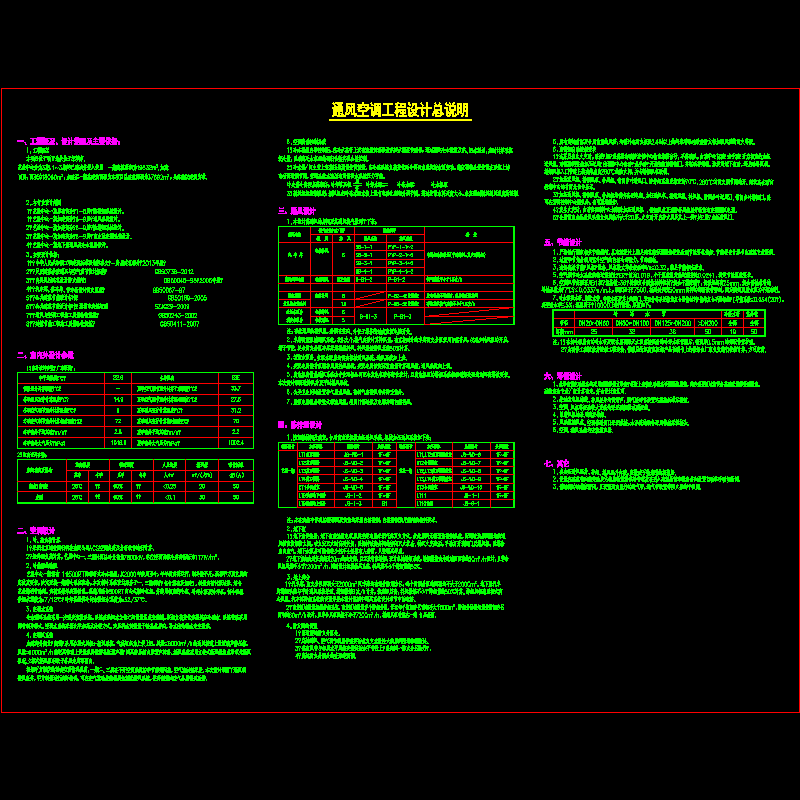

  • ks-001 通风空调工程设计总说明.dwg
    ks-001 通风空调工程设计总说明.dwg
  • ks-002 空调通风工程施工总说明.dwg
    ks-002 空调通风工程施工总说明.dwg
  • ks-003 图例及系统编号.dwg
    ks-003 图例及系统编号.dwg

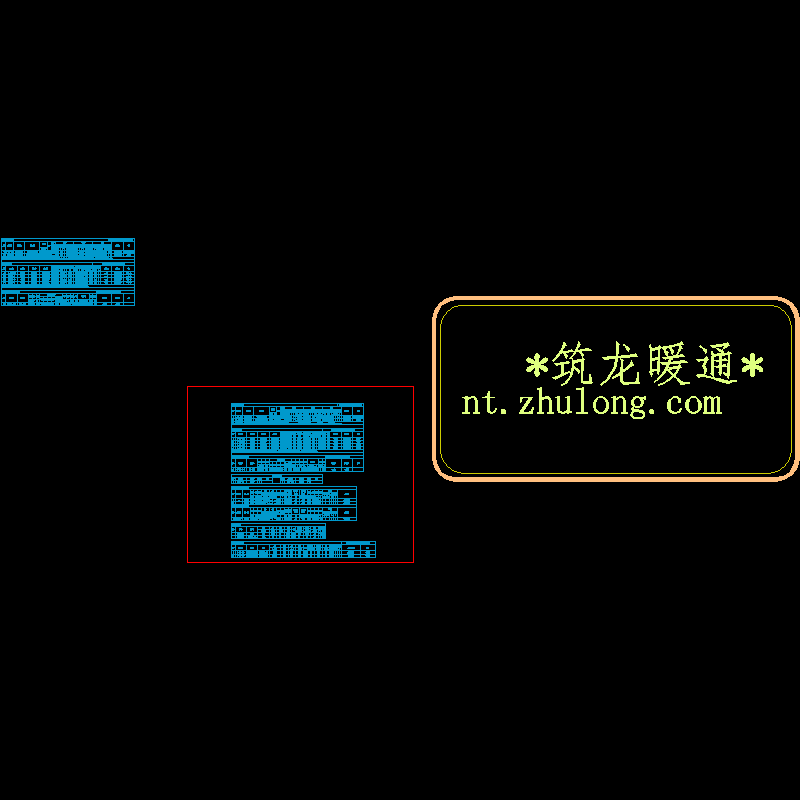

  • ks-004 主要设备材料一.dwg
    ks-004 主要设备材料一.dwg

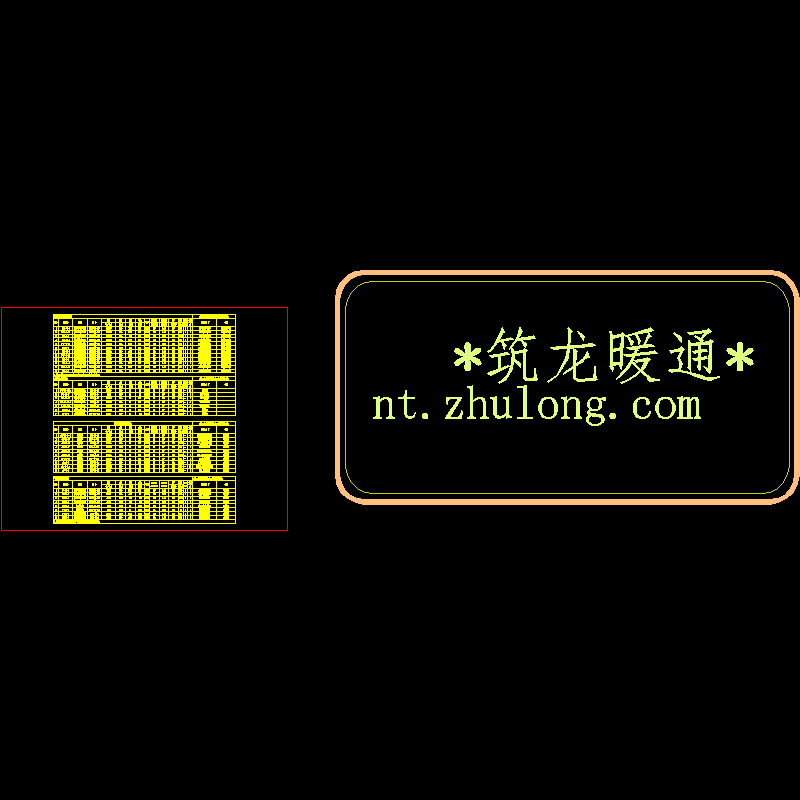

  • ks-005 主要设备材料二.dwg
    ks-005 主要设备材料二.dwg
  • ks-006 加压送风系统示意图.dwg
    ks-006 加压送风系统示意图.dwg
  • ks-007~08 排烟系统示意图一、二.dwg
    ks-007~08 排烟系统示意图一、二.dwg
  • ks-009 空调制冷系统示意图.dwg
    ks-009 空调制冷系统示意图.dwg
  • ks-010 空调末端水系统示意图.dwg
    ks-010 空调末端水系统示意图.dwg
  • ks-m01 图纸目录.dwg
    ks-m01 图纸目录.dwg
  • ks-1-101~117 艺展空调通风防排烟平面图.dwg
    ks-1-101~117 艺展空调通风防排烟平面图.dwg
  • ks-2-001~003 制冷机房布置大样图.dwg
    ks-2-001~003 制冷机房布置大样图.dwg
以上是部分截图,请下载附件后查看完整高清内容
