3层教育学习中心空调通风及防排烟系统设计CAD施工图纸（座椅送风）

附件详情

一、项目概要：
总建筑面积:6694平方米，建筑层数:地上3层，建筑高度:19.7米......
二、冷热源：

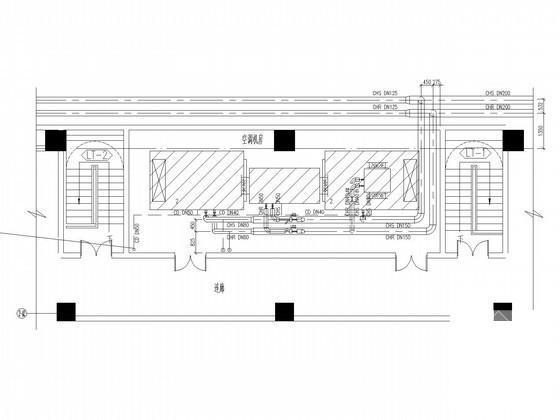

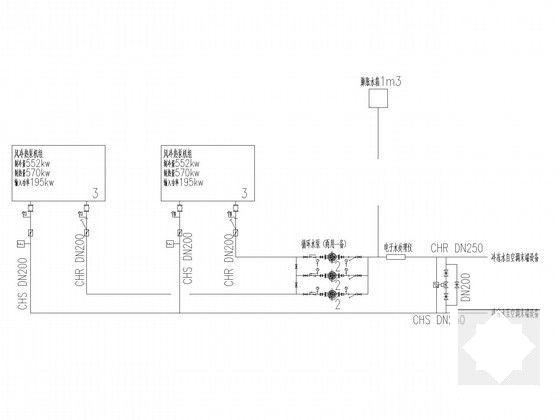

冷热源选用2台制冷量552kw的风冷螺杆式热泵机组，冷冻水进、出水温度为12℃～7℃......
三、空调系统：
1.一层展厅、二层休息厅、报告厅采用全空气低速送风系统。
2.二层休息厅采用季节变流态旋流风口。
3.报告厅以座椅下方空间作为送风静压箱，采用座椅送风口。
4.贵宾室采用风机盘管加新风系统。
5.空调系统水采用二管制异程系统......
四、通风排烟系统：
1.大报告厅设机械排风,竖向排至屋顶。排风量13200m3/h。
2.各层卫生间设机械排风,竖向排至屋顶。
3.一层展厅采用自然方式排烟。可开启外窗面积不小于该场所建筑面积的2%......

图纸共27张。
