多层教育建筑幼儿园空调通风防排烟系统设计CAD施工图纸

一、项目概要：

该项目位于广东省，是一个多层教育建筑大学城幼儿园建筑项目，建筑为地上4层，地下一层，建筑高度为18.50米，属于多层公共建筑, 设计耐火等级为地上二级，地下一级。

图纸内容主要包含空调通风防排烟设计施工说明，主要设备表，图例说明，冷凝水立管安装示意图，空调 平面图等...

二、暖通设计：

空调系统：采用分体空调...

通风系统：水泵房：按照6次/h计算排风量。厨房：厨房设置事故通风排风量按照12次/h计算，其余通风空调部分由专业公司设计完成...

防排烟系统：室内排烟风机及加压风机应设置风机房，确保风机在火灾时能按要求正常运行，排烟风机应能在280°C的环境条件下连续工作不少于30min；排烟管道应采用不燃材料制作，设置在吊顶里的排烟风管应设隔热层，其隔热层应采用不燃烧材料（50mm厚的超细玻璃棉）材料制作，并应与可燃物保持不小于150mm的距离;穿越楼梯间、前室及跨越防火分区的送排风管、加压风管耐火极限应≥1.5h，排烟风管耐火极限应≥2h，其风管需采用相应耐火极限且防火包裹层厚度为12mm的防火板（板材密度≥950Kg/m3，抗压强度≥6.71N/mm2，导热系数≤0.23W/m.K,燃烧性能为A级不燃烧,耐火极限为3h）包裹做绝热保温,以达到其风管上述耐火极限的要求;事故通风机应分别在室内外便于操作的地点设置电器开关...

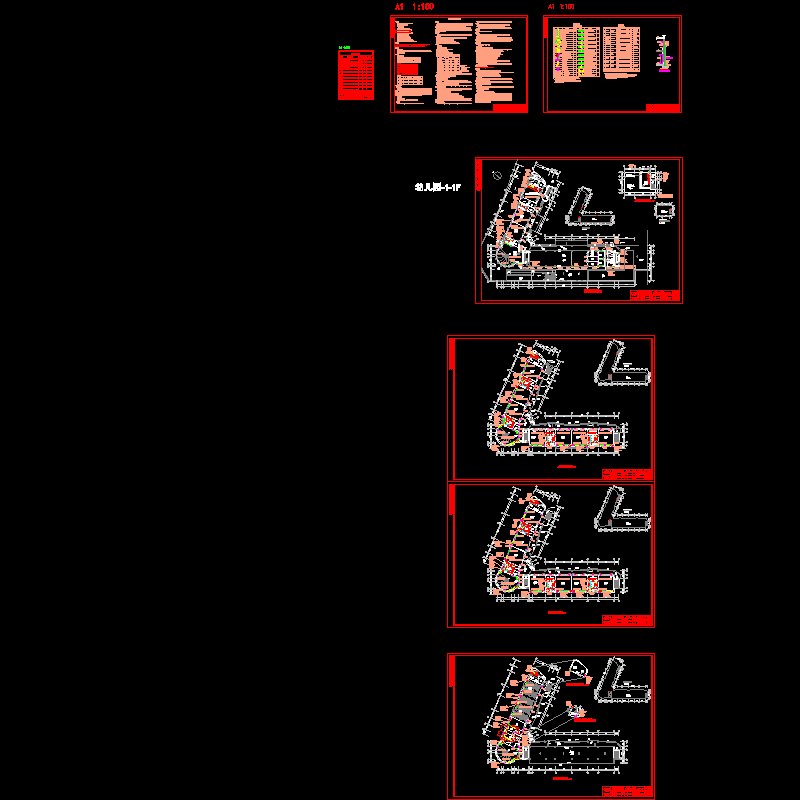

图纸展示：

首层空调通风防排烟平面图

二层空调通风防排烟平面图

三层空调通风防排烟平面图

四层空调通风防排烟平面图
