多层文化教育建筑空调通风防排烟系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:教育
  • 建筑高度:多层建筑
  • :9983.1平方米
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目地址:江苏

一、项目概要:
该项目位于江苏省,是一个文化教育建筑,建筑楼层地上4层,地下1层,总建筑面积:9983.1平方米。
图纸内容主要包含设计施工说明,主要设备材料表及图例,防火阀及机房吸音墙安装详图,室内水管支吊架安装详图,通风机、风柜及风机盘管安装详图,空调末端水系统图,空调自控原理图,空调风管平面图,空调水管平面图,空调机房大样图,防排烟系统图,防排烟 等...

二、空调系统:
1.冷热源:空调冷热源由区域能源中心提供,区域能源中心位于校区图书馆地下室,夏季供回水温度7-12℃,冬季供回水温度40-45℃,资用压力15m...
2.风系统:采用全空气系统,风机盘管加全热回收新风系统,多联机系统...
3.水系统:采用两管制异程式系统...

三、 系统:
通风系统:
通风换气量标准详见设计施工说明。公共卫生间设机械排风系统,采用低噪音离心风机,自然补风。水泵房、配电室分别设置机械排风系统,排风量详见上表,自然补风或机械补风。风机设置具体位置详见图纸...
防排烟系统:
(1) 超过20m长的内走道采用机械排烟,排烟量按大等于60m3/(m2.h)计算。
(2) 超过12m高的中庭采用机械排烟方。排烟量按照中庭排烟要求设计。
(3) 观众席区按90m3/h.m2和13次换气次数计算排烟量取大值,舞台按60m3/h.m2和6次换气次数计算排烟量取大值,并设消防补风系统,补风量大于排烟量的50%...

图纸展示:
一层空调风管平面图

一层水系统平面图
一层防排烟平面图
二层防排烟平面图
三层空调机房平面图
空调末端水系统图
以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源
  • 0、a2音乐厅封面.dwg
    0、a2音乐厅封面.dwg
  • 0、a2音乐厅--图纸目录.dwg
    0、a2音乐厅--图纸目录.dwg

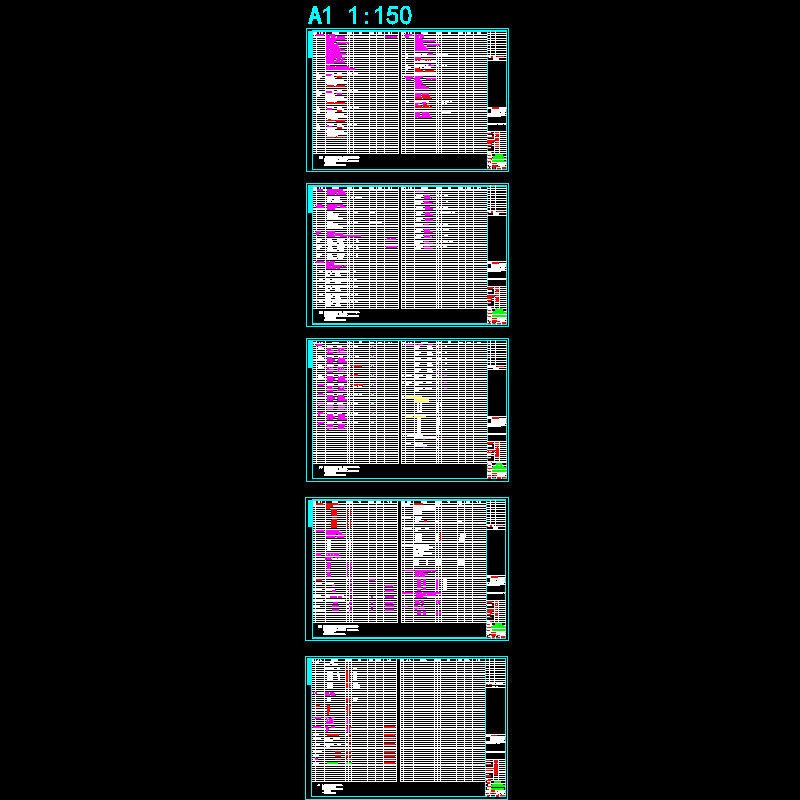

  • 1、a2音乐厅--施工图设计说明、通用图例.dwg
