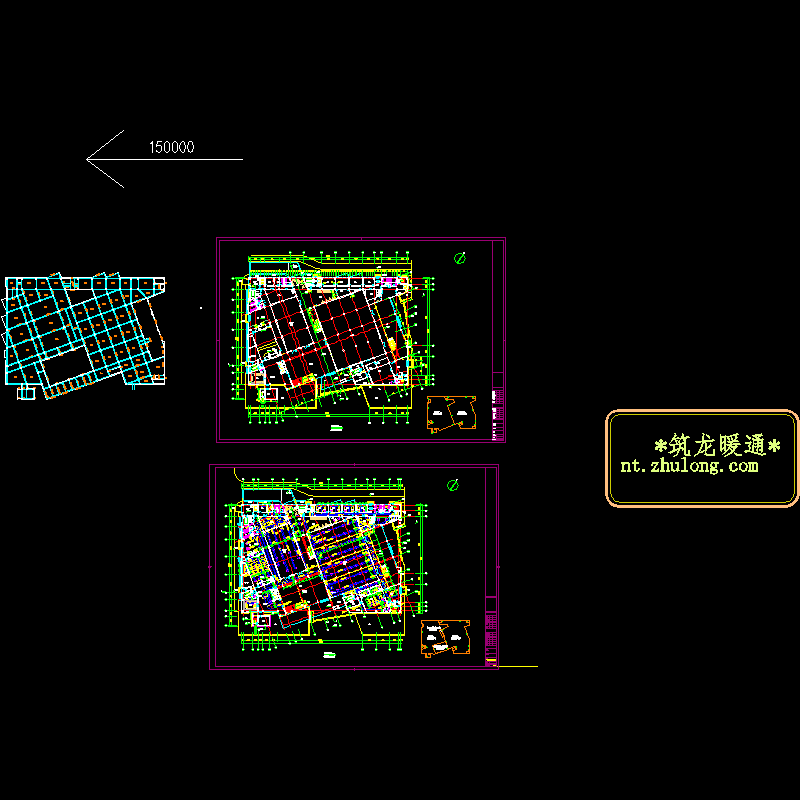

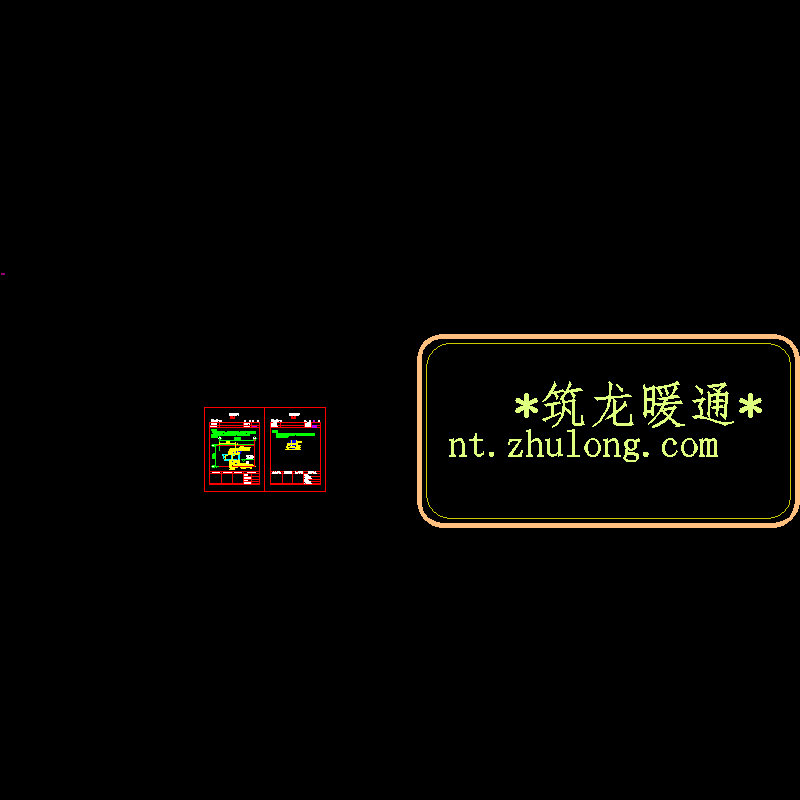

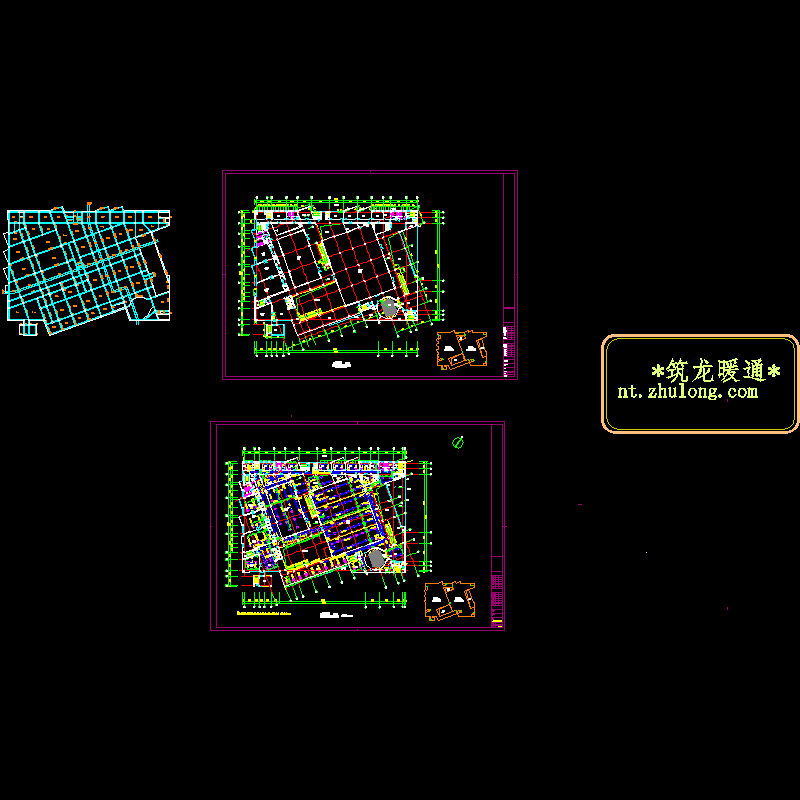

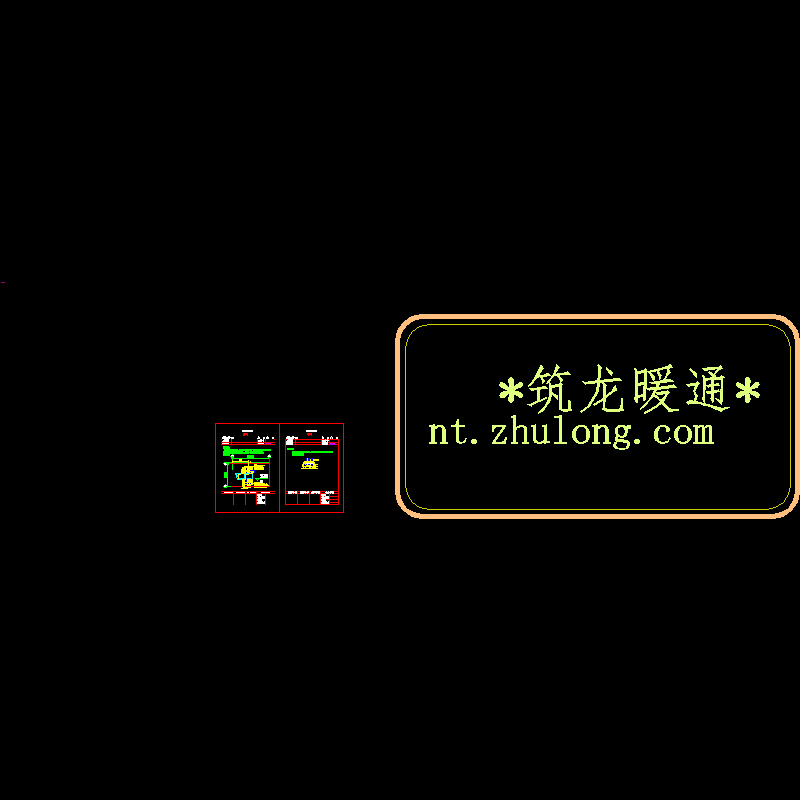

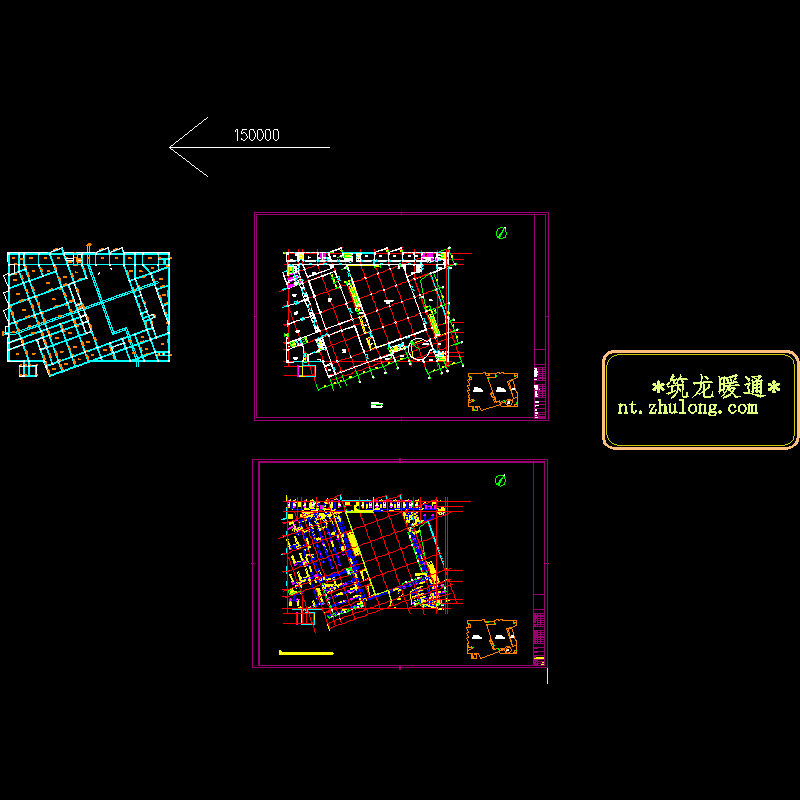

多层博物馆建筑空调通风及防排烟系统设计CAD施工大样图

附件详情

一、项目概要：
该项目为浙江省某博物馆，其中包括博物馆和规划展览馆二部分的建筑，总建筑面积：25383m2，地下一层，地上四层。建筑总高度为22.4m......
二、冷热源：
1.冷热源为风冷热泵螺杆机组。冷媒为HFC-134a。风冷热泵机组单台制冷量为732.9KW，总制冷量为2198.7kw。
2.另设变频多联机室外机，为办公室的室内机提供冷热源，室外机总冷负荷为208KW......
三、空调风系统：
1. 大展厅采用全空气系统一次回风定风量全空气的空调方式。
2. 小展厅采用风机盘管加新风系统。
3. 文物库房采用独立的水冷恒温恒湿空调机。
4. 办公用房采用独立的变频多联机加新风系统。
5. 气流组织形式：空调送风采用上送上回，送风口采用方形直片散流器带调节阀，或圆形喷口送风；回风口采用双层百叶风口，带调节阀......
四、空调水系统：
1.空调水系统为一次泵定流量，双管异程式系统。
2.系统采用脱气定压罐装置进行定压......
五、通风排烟系统：
1.地下车库设机械排风（兼排烟）系统。排风（烟）量按6次/小时换气次数计算。
2.消毒、熏蒸室设独立的通风系统。
3.变配电室、水泵房、机房等采用自然进风，机械排风。
4.库房内侧设有电机复位的自动防火阀......

编制于2010年 图纸共30张
