剧场剧院建筑空调通风系统设计施工CAD图纸(座椅送风顶回风)

  • 设计说明:有
  • 建筑类别:教育,文化
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:双管制,异程式
  • 送风方式:侧面送风,其他
  • 特殊系统:座椅送风顶回风
  • 项目地址:陕西

附件详情

  • 设计施工说明
  • 空调通风平面图
  • 防排烟平面图
  • 空调机房详图
  • 空调送回风系统图
  • ......

附件详情

一、项目概要:
项目位于西安,为剧场剧院建筑......
二、冷热源:
1.空调系统冷源选用2台制冷量为1047KW/台水冷螺杆式冷水机组。热源采用1台水-

水板式换热机组。
2.空调系统夏季供回水温度为7℃/12℃的。冬季供回水温度为60℃/50℃......
三、空调水系统:
1.空调水立管采用二管制异程式系统,末端空调箱回水管上设置比例式电动两通阀与动

态平衡阀组合为一体的流量控制阀......
四、空调风系统:
1.剧场:舞台分为二个空调系统,每个空调系统送风量为30000m/h;观众厅分为两个

空调系统,每个空调系统送风量为38000m/h。空气处理机组采用双风机系统,风机变

频控制。
2.观众席的送风方式为座椅送风,顶回风,舞台送风方式为喷口侧送和旋流风口下送相

结合方式。
3.办公、化妆间、餐厅、服装间、咖啡厅等采用风机盘管加新风系统......
五、通风排烟系统:
1.变配电房采用机械式送排方式。
2.制冷站、换热站采用机械送排风方式。
3.楼梯间设置正压送风系统,正压风机设置在屋面。
4.楼梯间正压送风量为36745m/h.......

图纸共21张

空调送回风系统图

空调机房

制冷站、换热站通风平面图

空调通风平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

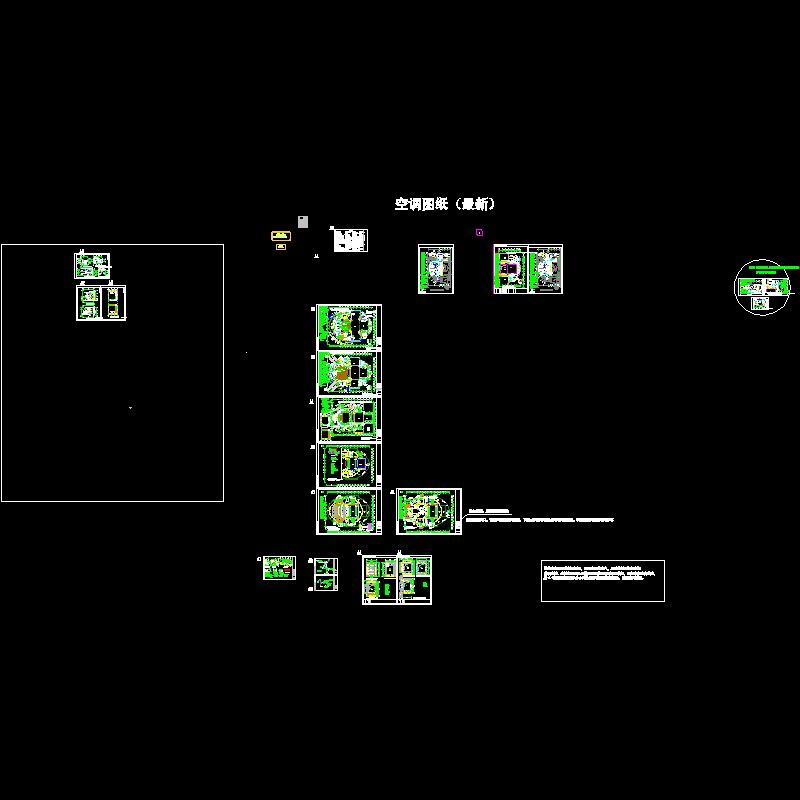

  • 剧场剧院建筑空调通风系统设计施工CAD图纸(座椅送风顶回风) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
