4层小型剧场剧院通风空调及防排烟系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:娱乐
  • 建筑高度:多层建筑
  • 建筑面积:15000平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,异程式
  • 送风方式:旋流风口送风
  • 项目地址:安徽

附件详情

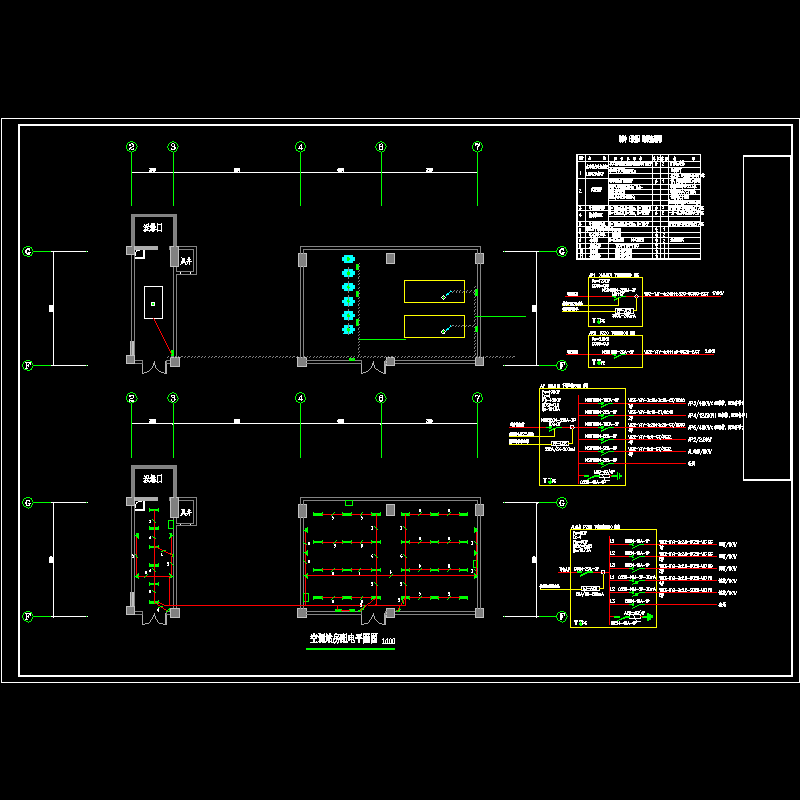

  • 空调站房配电平面图
  • 地下设备房通风平面图
  • 机房剖面图
  • 屋顶暖通设备平面图
  • 制冷站房系统图
  • 一层暖通风平面图
  • 一层暖通水平面图
  • 空调站房平面图
  • 夹层暖通风平面图
  • 夹层暖通水平面图
  • 地下设备房通风平面图
  • ...

附件详情

一、项目概要:
该项目为剧场,地上四层。建筑高度20.5米,总建筑建筑面积约15000m^2,其中地下车库3400m^2...
二、冷热源:
空调夏季由单冷螺杆制冷机组提供空调冷水7°C冷水,回水温度为12°C;冬季由燃气真空锅炉(热水机组)提供60°C热水,回水温度为50°C...
三、空调系统:
1.水系统设计为双管异程式系统。
2.空调风系采用风机盘管加新风或全空气系统。
3.电影院大厅采用旋流风口送风,上送上回...
四、通风系统:
1.无窗卫生间均由管道式换气扇排风,排风量为10次/小时。排风时利用门窗开启及缝隙自然补风。
2.放映室采用壁式轴流风机独立排风,排风量为15次/小时,风机采用防爆风机,补风采用设在门头上的70°c防火风口自然补风。
3.配电房,通风量按排除设备余热计算,换气次数为8次/小时...
五、防排烟系统:
1.放映厅采用屋顶风机排烟,排烟量为放映厅体积*13m^3/h。
2.防烟楼梯采用机械加压送风防烟...

编制于2013年 图纸共20张。

暖通水平面图

空调站房配电平面图

制冷站房系统图

空调站房平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

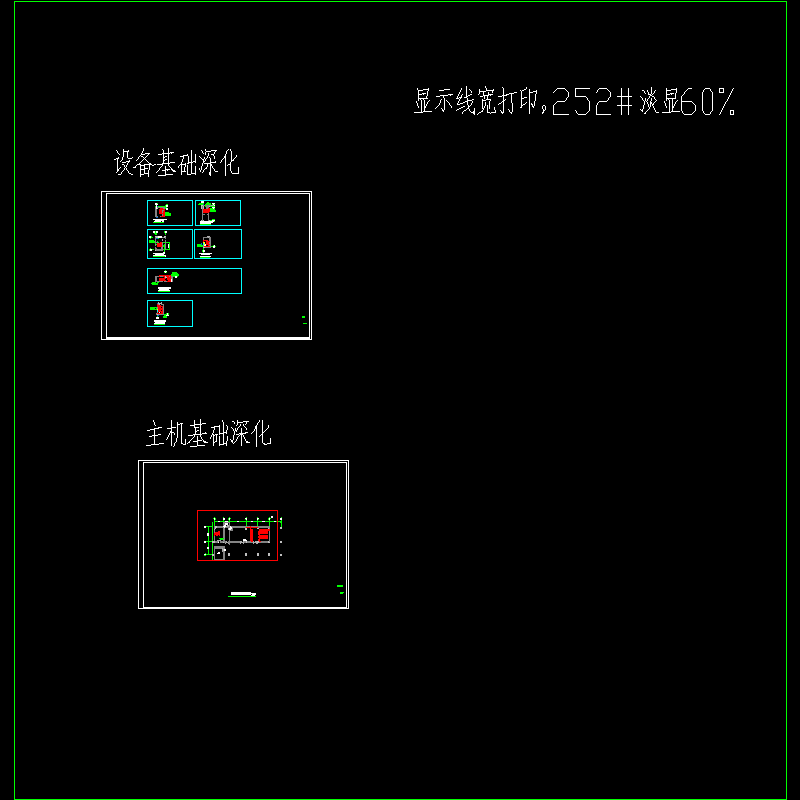

  • 主机、水泵、风柜基础图.dwg
    主机、水泵、风柜基础图.dwg

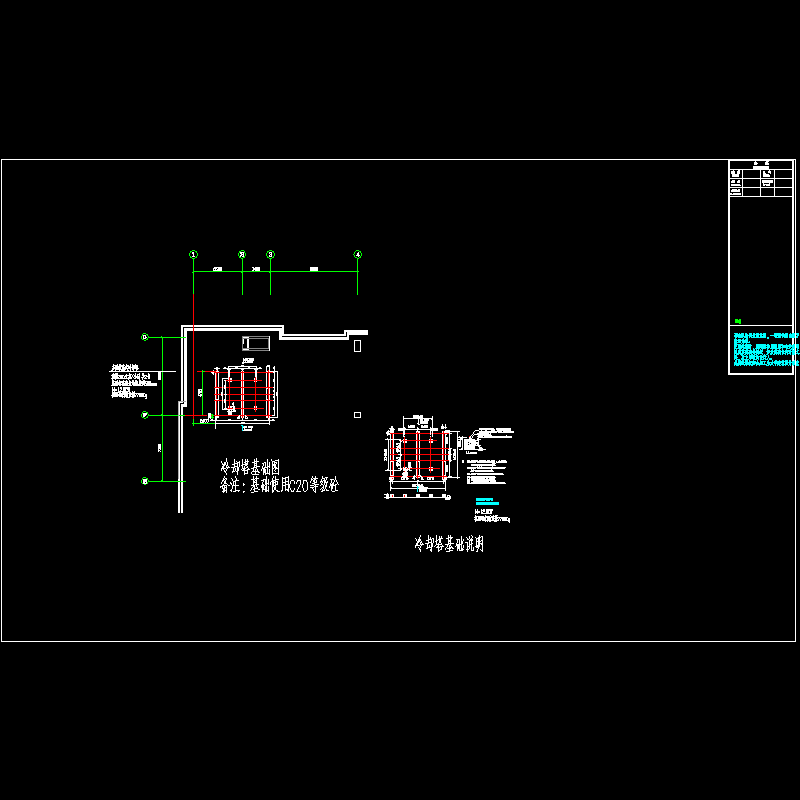

  • 冷却塔基础图.dwg
    冷却塔基础图.dwg

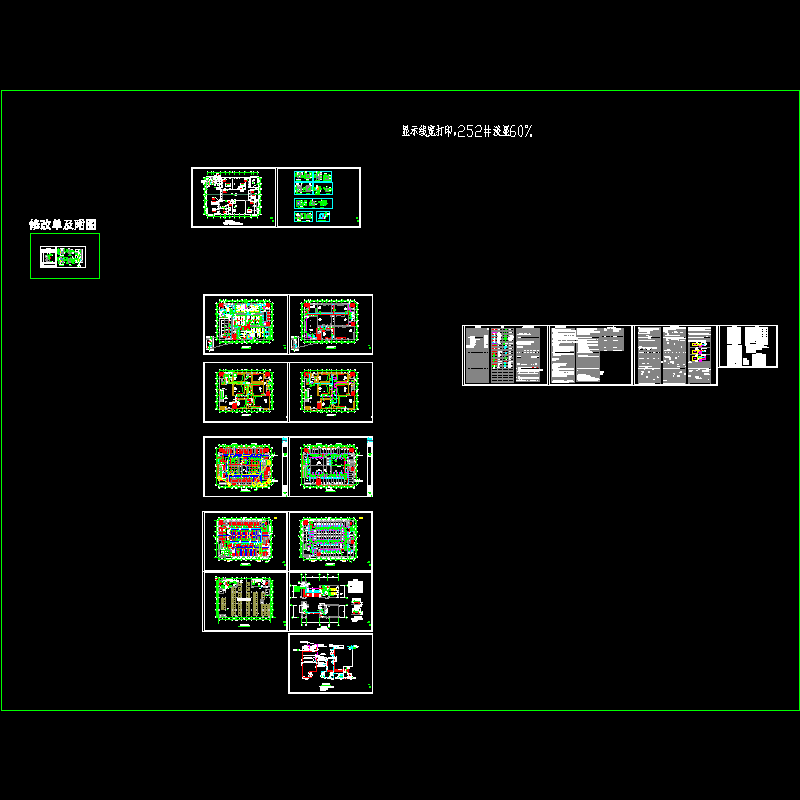

  • 剧场暖.dwg
    剧场暖.dwg
  • 剧场锅炉房配电.dwg
    剧场锅炉房配电.dwg
以上是部分截图,请下载附件后查看完整高清内容
