多层公共酒店空调通风系统设计CAD施工图纸(全热回收热量)(机械加压送风)

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21903.13平方米
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量,双管制,异程式
  • 项目所在地:江苏

附件详情

一、项目概要:
该项目位于江苏,建筑高度23.90米,属于新建多层公共建筑。总建筑面积21903.13m2...
二、冷热源:
该两台热泵夏季制冷,全热回收热量用于生活热水,风冷螺杆热泵机组...
三、空调系统:
1.冷冻水系统为一次泵两管制变流量系统。冷冻水竖管采用两管制异程系统。
2.水平干管采用两管制同程式。
3.空调风系统包括:风机盘管加新风的空调系统,全空气系统...
四、通风系统:
1.变配电房、柴油发电机房全部采用气体自动灭火系统,故只设平时通风系统。
2.对地下室防烟楼梯间均采用机械加压送风的防烟措施...

图纸共25张。

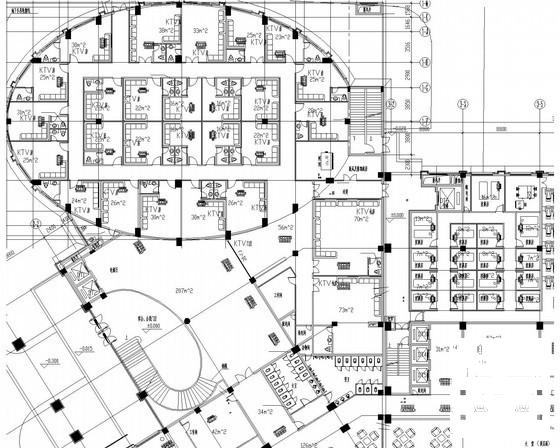

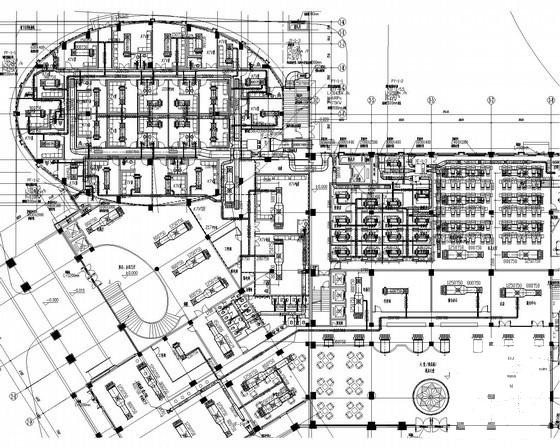

空调水平面图

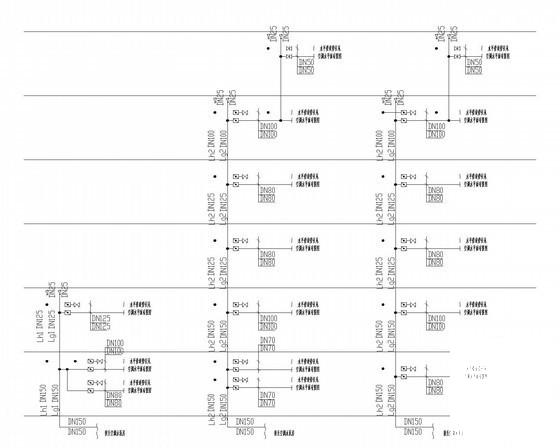

空调水系统原理图

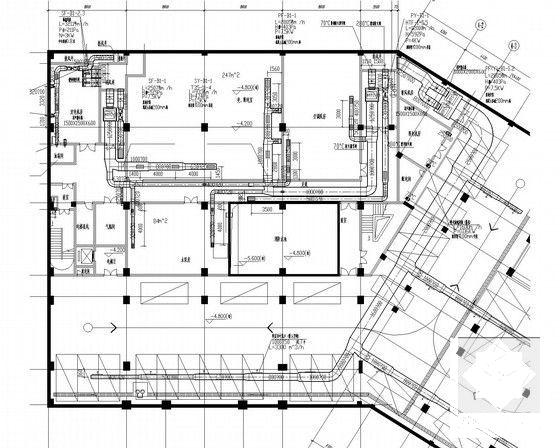

通风平面图

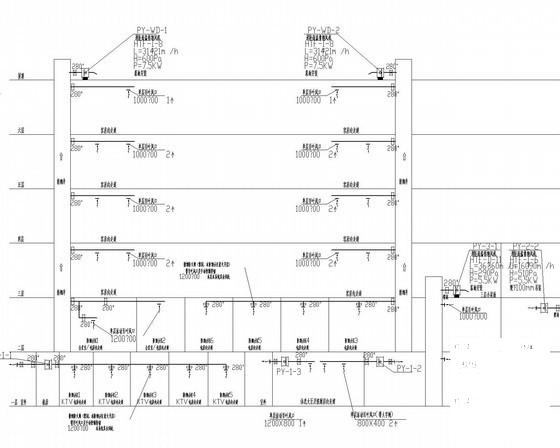

内走道排烟系统原理图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 多层公共酒店空调通风系统设计CAD施工图纸(全热回收热量)(机械加压送风) - 1
    第 1 张图
  • 多层公共酒店空调通风系统设计CAD施工图纸(全热回收热量)(机械加压送风) - 2
    第 2 张图
  • 多层公共酒店空调通风系统设计CAD施工图纸(全热回收热量)(机械加压送风) - 3
    第 3 张图
  • 多层公共酒店空调通风系统设计CAD施工图纸(全热回收热量)(机械加压送风) - 4
    第 4 张图
  • 多层公共酒店空调通风系统设计CAD施工图纸(全热回收热量)(机械加压送风) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
