多层办公楼空调通风排烟加压送风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:15948.1平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:全水系统
  • 水系统:单式泵,变流量,双管制
  • 送风方式:散流器送风
  • 项目所在地:四川

附件详情

  • 设计说明
  • 设备参数表及图例
  • 屋面空气源热泵系统平面图

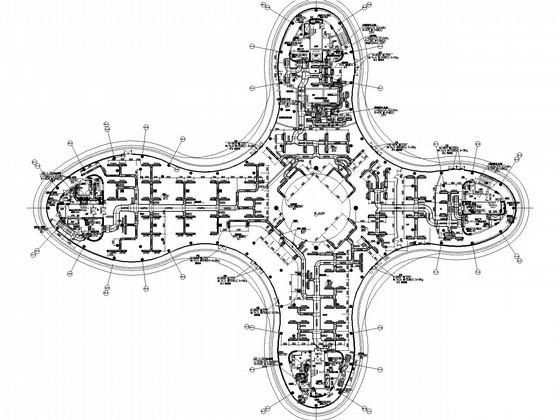

  • 空调、通风及加压送风平面图

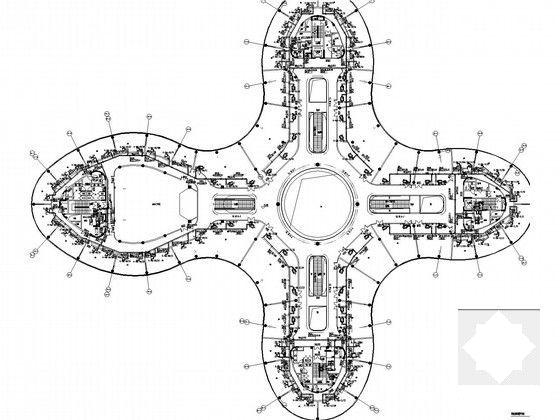

  • 空调末端平面图
  • 空调冷媒平面图

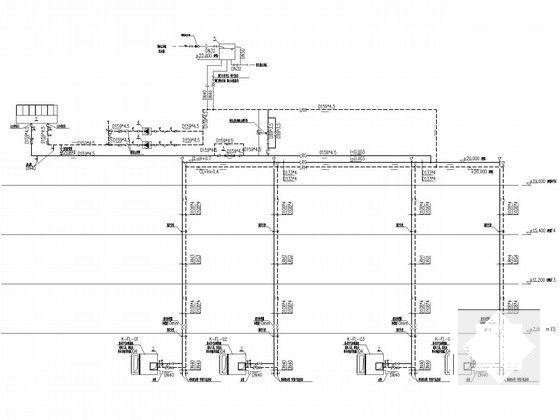

  • 空气源热泵系统水路流程图

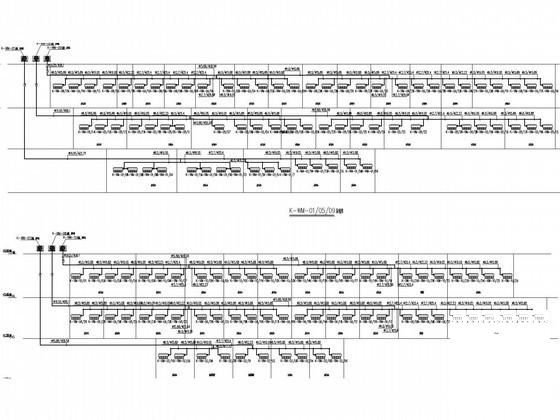

  • 变制冷剂多联式空调冷媒系统流程图
  • 新、排风系统流程图加压送风系统流程图
  • 排烟系统流程图

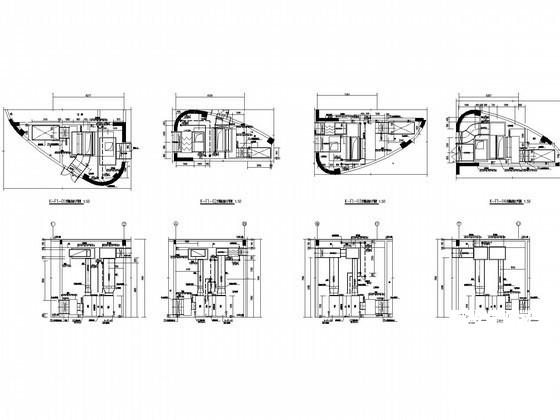

  • 空调机房放大平面图及其剖面图

附件详情

一、项目概要:
1.项目由一栋多层办公楼及其附属设备用房组成,该子项为多层办公综合楼,地上4层,为多层框架剪力墙结构,总建筑面积为15948.1m2,建筑高度为20.35m,耐火等级为二级为19.6m。地上一层为展览厅、地上二层至四层为办公、会议等房间。

二、空调系统:
1.一层展览厅风冷热泵全空气空调系统设计;
2.二层至四层办公室、会议室变制冷剂流量多联机空调系统设计。
3.冷热源为风冷热泵系统的空调水系统采用两管制的一次泵变流量系统。
4.一层展厅采用单风道低速送风的一次回风全空气调节系统,末端选用卧式空气处理机组。

三、通风及防排烟系统:
1.卫生间、清洁间等通风设计.
2.防烟楼梯间加压送风(前室不送风)系统设计;
3.内走道竖向排烟系统设计;
4.中庭排烟系统设计。

图纸共29张。
