药厂综合办公楼空调通风消防系统设计CAD施工图纸（洁净空调）

附件详情

一、项目概要：

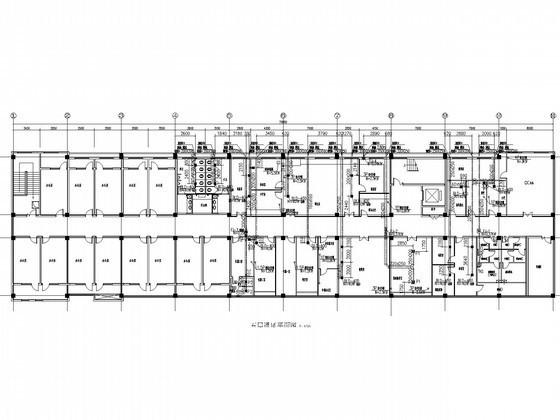

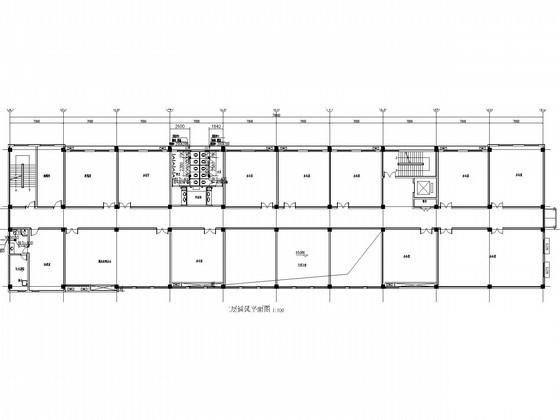

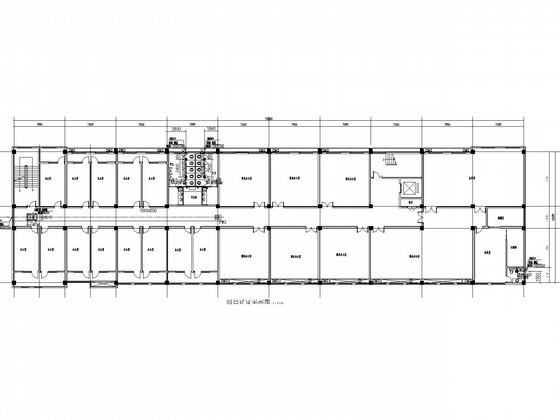

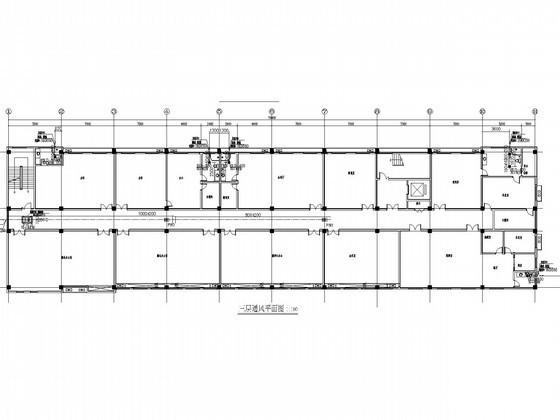

该项目位于安徽省，是一个药厂的综合办公楼建筑，地上5层。图纸内容包含设计施工说明，主要设备材料表及图例，通风平面图，排烟平面图，洁净区送回风平面图等...

二、空调系统：

1.冷热源：采用净化空调系统...

2.风系统：采用全空气系统...

三、通风排烟系统：

1.通风系统：该项目的洁净区域为:C级区，设计送风换气次数为30次/h;D级区，设计送风换气次数为20次/h。净化区域按工艺要求进行排风，排风量满足排热排湿要求，净化区域的排风系统采用防倒灌措施；非洁净区排风采用轴流风机或通风器进行机械通风，以满足排热排湿要求...

2.防排烟系统：风管在穿越空调机房或通风机房的隔墙处及防火墙时均设有防火阀（70°C）‘当某一个防火分区发生火灾，烟气温度达70°C时，此地区空调防火阀自动关闭，空调机连锁自动停止运行，并且防火阀输送信号至防火中心...
