丙类厂房洁净空调及通风排烟设计施工图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计面积：3626.44平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计内容：空调,通风,洁净,防排烟
  • 空调系统：制冷剂系统
  • 项目所在地：山西
项目概要：
本建筑为不大于24m的公共建筑,建筑面积为3626.44m。本建筑生产类别为丙类,为单层门式钢架结构工业厂房。框架结构层高6.5m，室内外高差为0.3m。

设计内容： 净化空调系统、舒适空调系统、通风系统、机械排烟系统、蒸汽减压分配

部分图纸展示：



以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

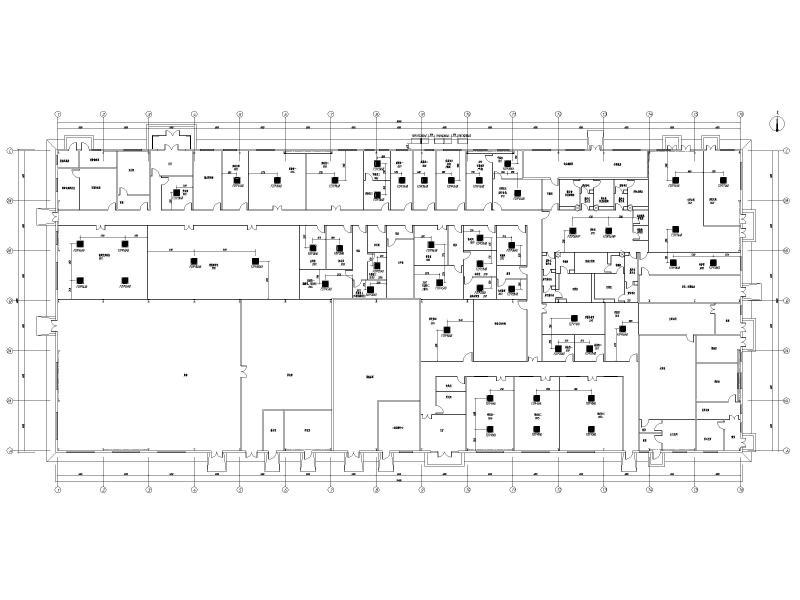

  • 洁净空调设计施工图 - 1
    洁净空调设计施工图 - 1

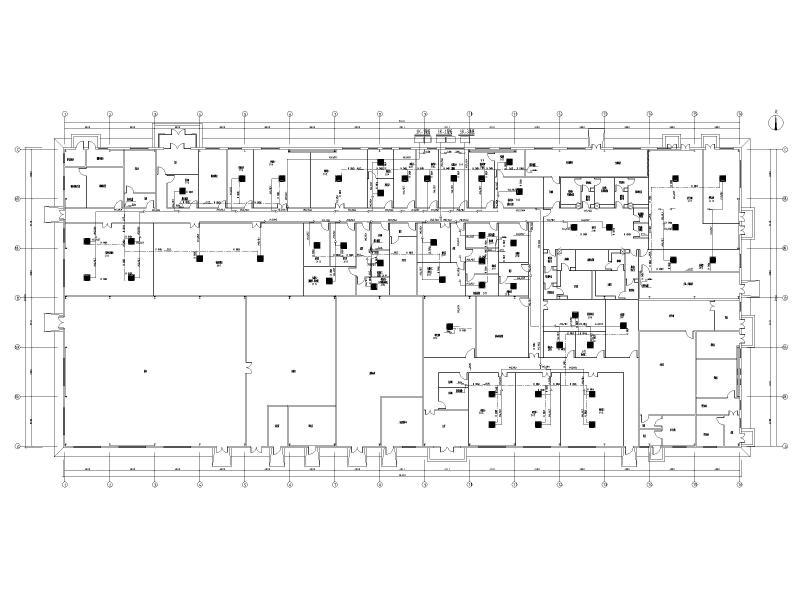

  • 洁净空调设计施工图 - 2
    洁净空调设计施工图 - 2

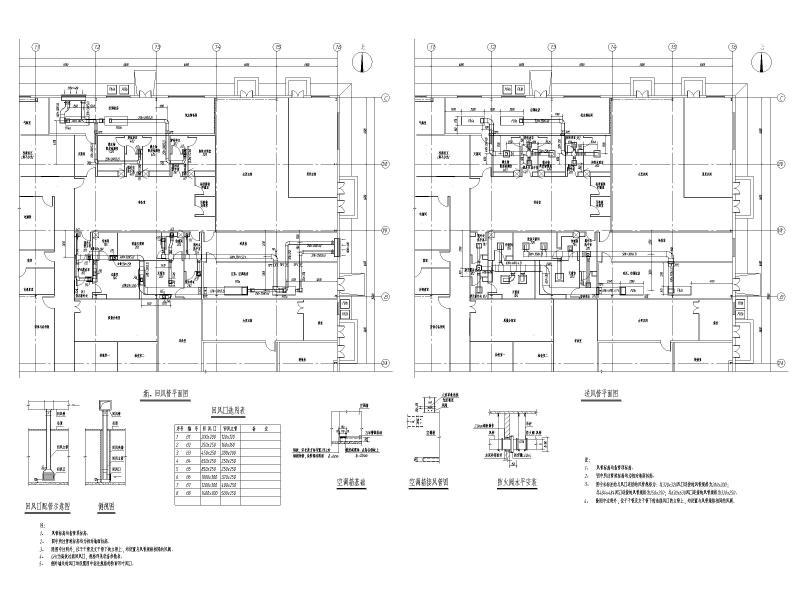

  • 洁净空调设计施工图 - 3
    洁净空调设计施工图 - 3

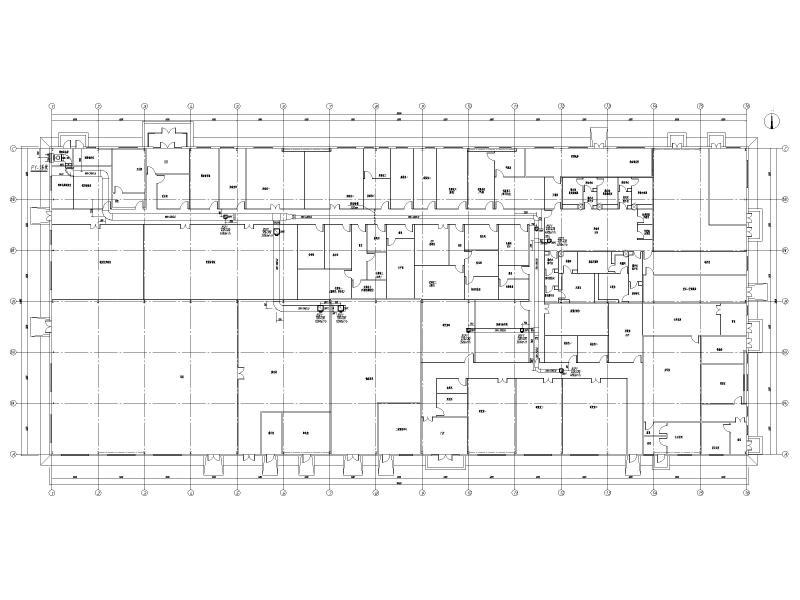

  • 洁净空调设计施工图 - 4
    洁净空调设计施工图 - 4

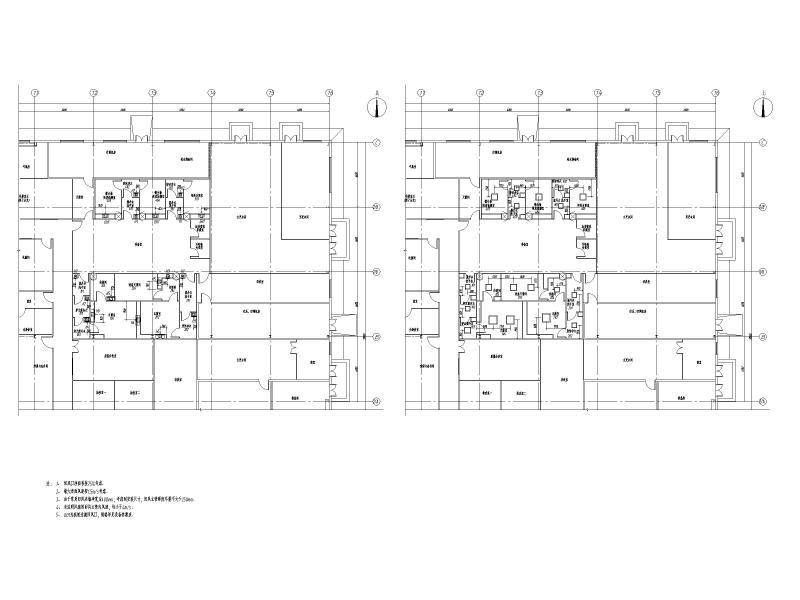

  • 洁净空调设计施工图 - 5
