半导体洁净厂房空调CAD施工图纸
- 设计说明：有
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计内容：空调,洁净
- 冷热源：电动压缩式冷水机组
- 洁净等级：百级以下,百级,千级,万级
- 项目地址：广东
附件详情
这份参考资料是深圳某半导体厂房的竣工图纸，该资料包含空调设备规格表、风系统流程图、水系统流程图、风管平面图、水管平面图、高效过滤单元（FFU）
平面布置图
。此厂房车间有万级、千级、百级，还有一个十级的房间，洁净度相对来说是比较高的。对于洁净厂房来说，应该是个很好的案例！
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

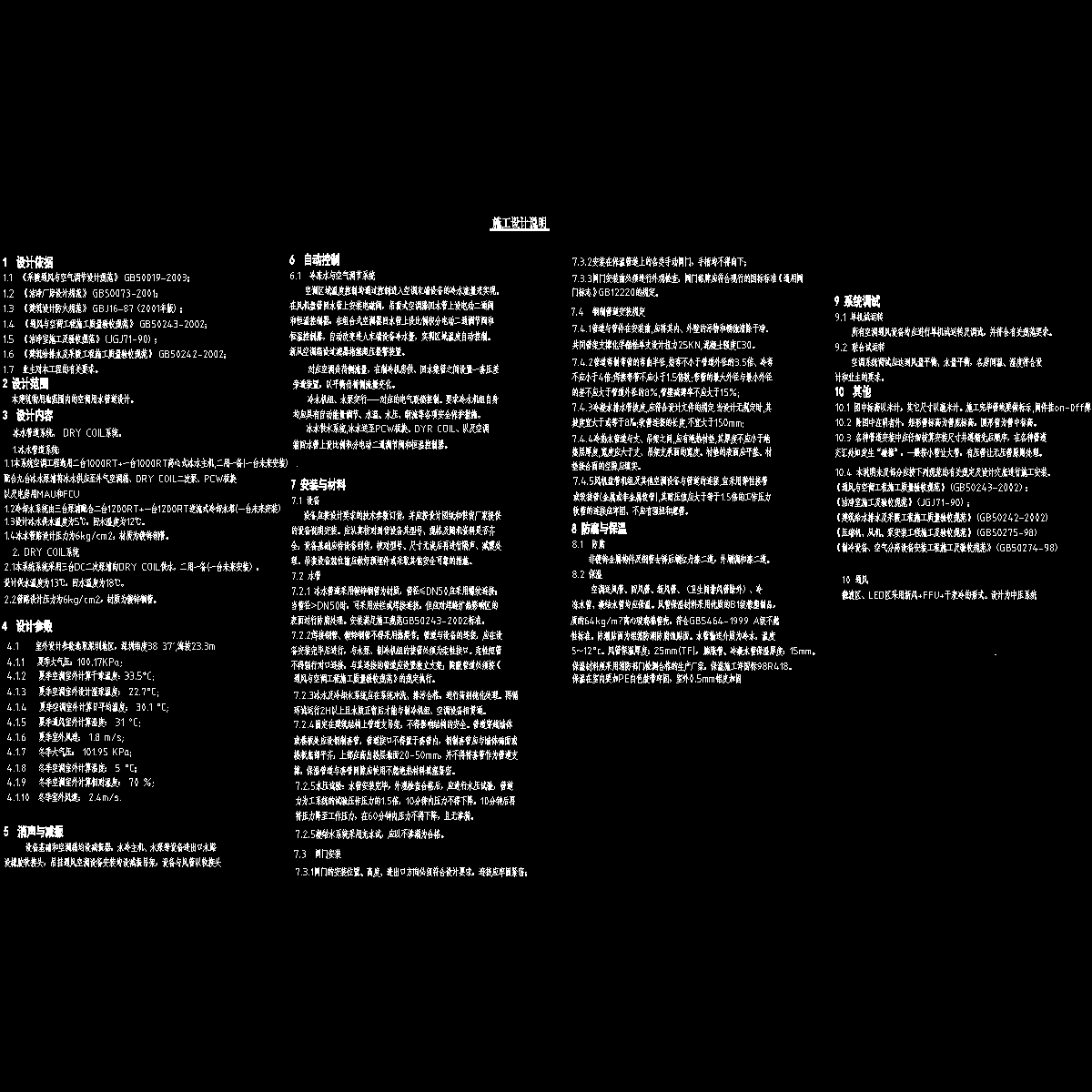

m-0-01 设计施工说明.dwg -

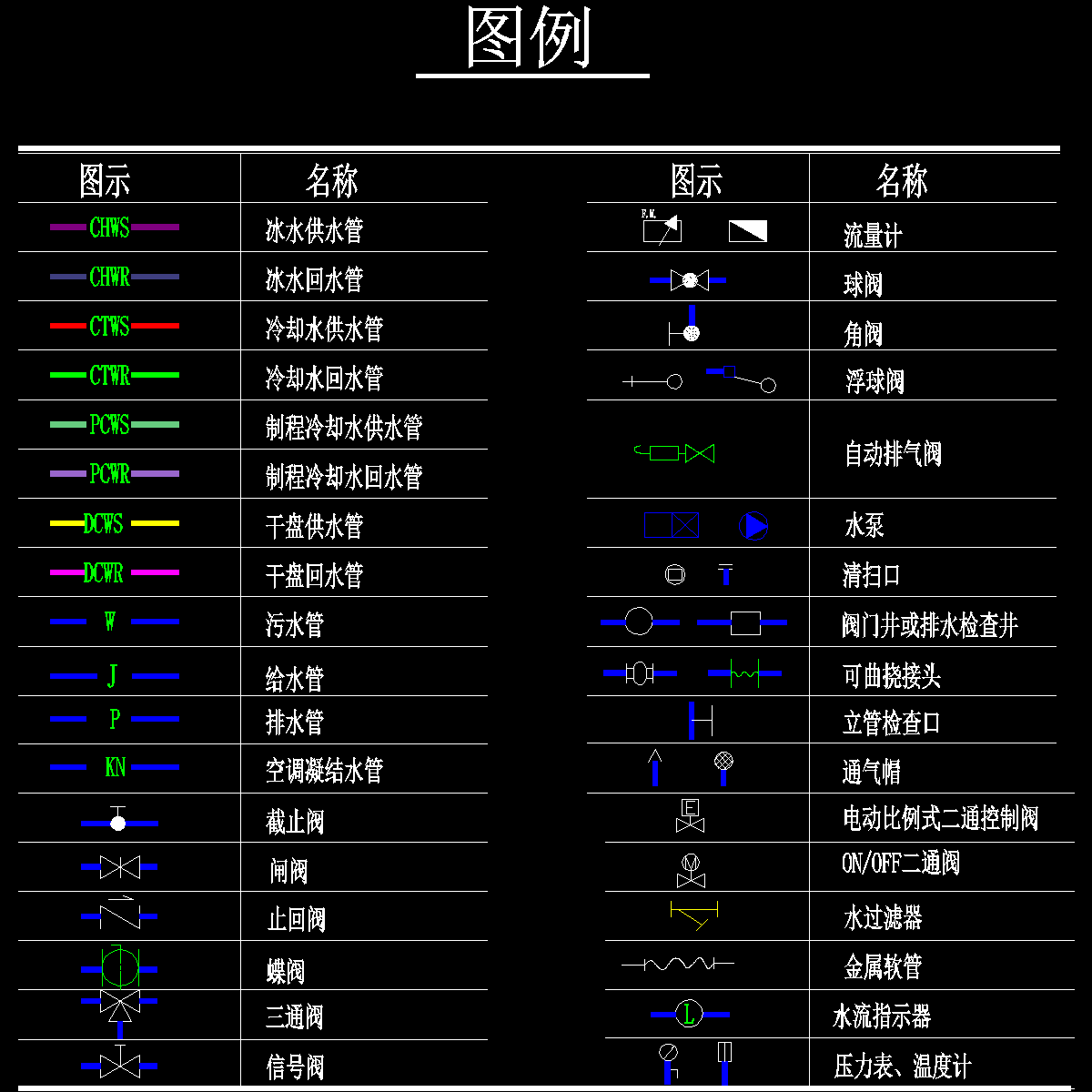

m-0-02 图例.dwg -

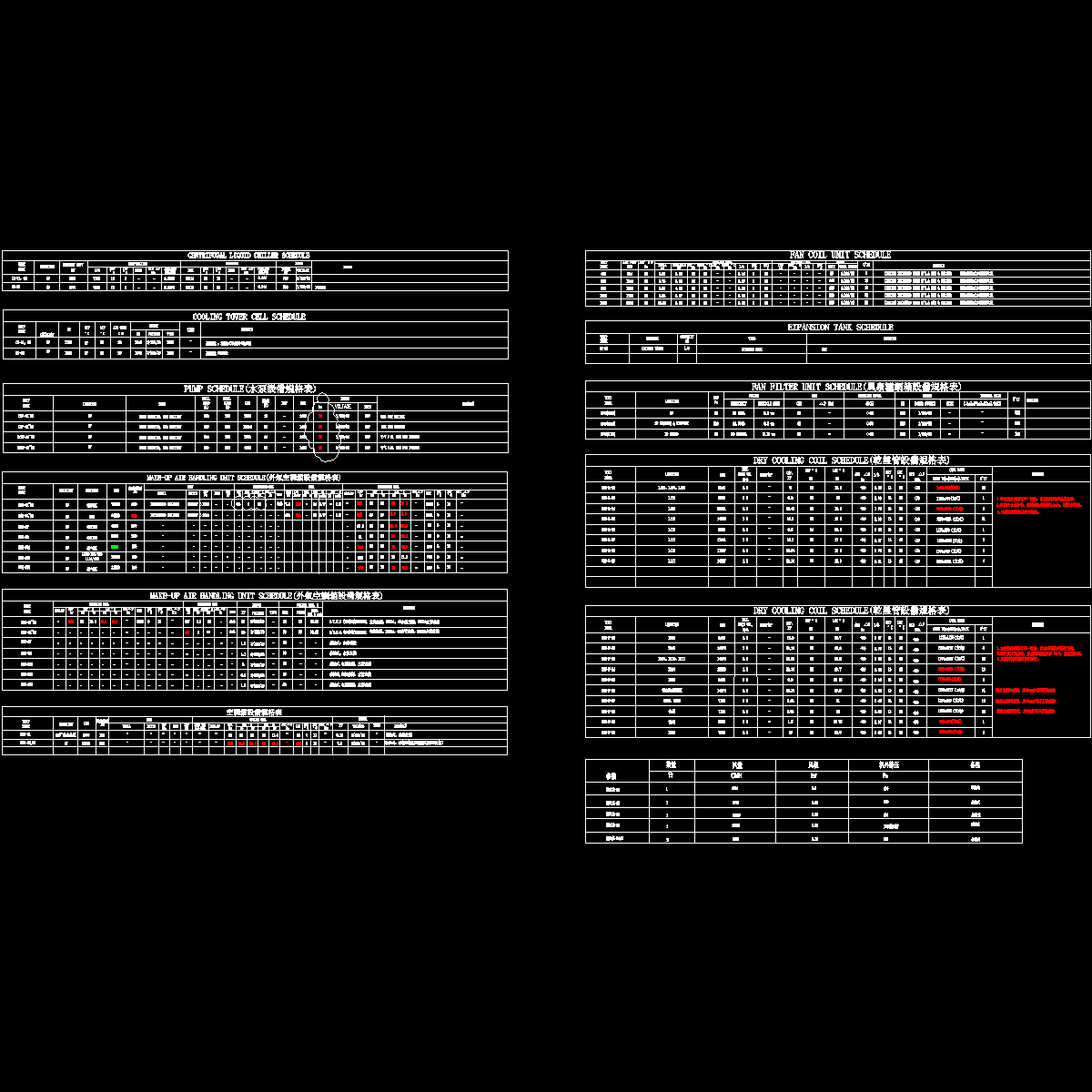

m-0-03 设备规格表.dwg -

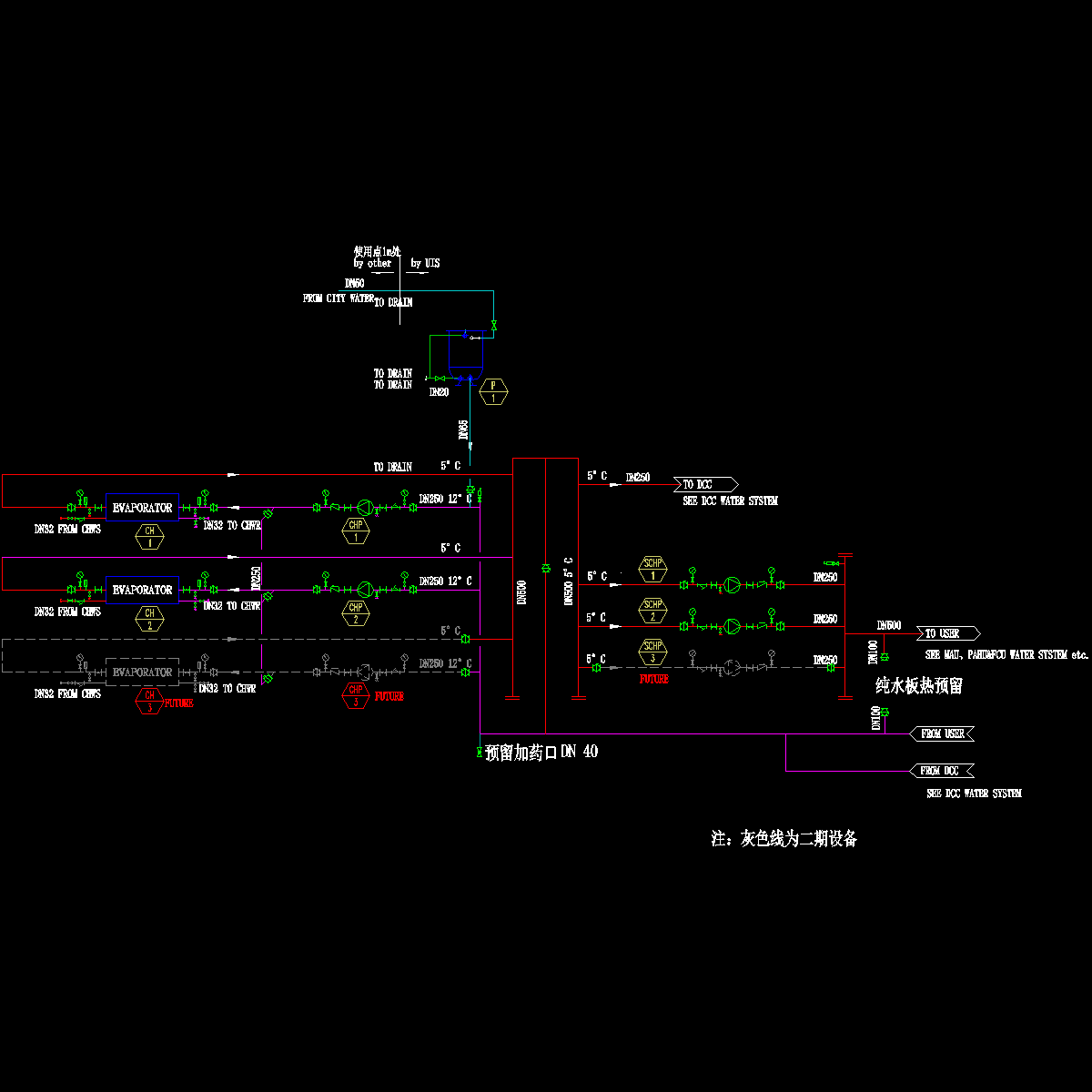

m-1-01 冰水系统流程图.dwg -
m-1-02 冷却水系统流程图.dwg -
m-1-04 mau pahu&fcu水系统流程图.dwg -
m-2-01 1f dcc水管平面图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：3.16 MB
- 收藏次数：0
-
文件名称：
附件-995978575998888598.rar
