高层人民医院空调通风系统设计CAD施工大样图（洁净空调设计）.dwg

一、项目概要：

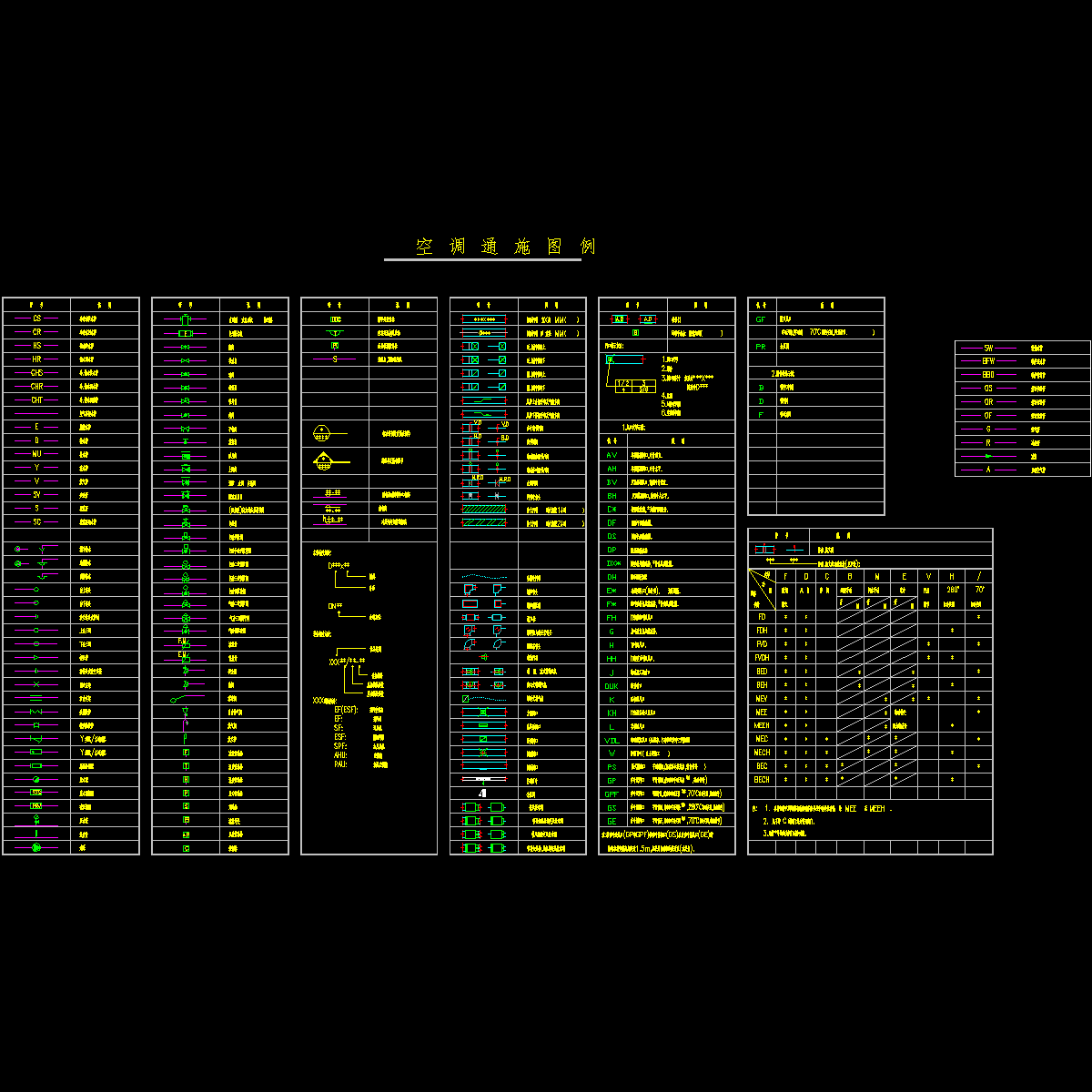

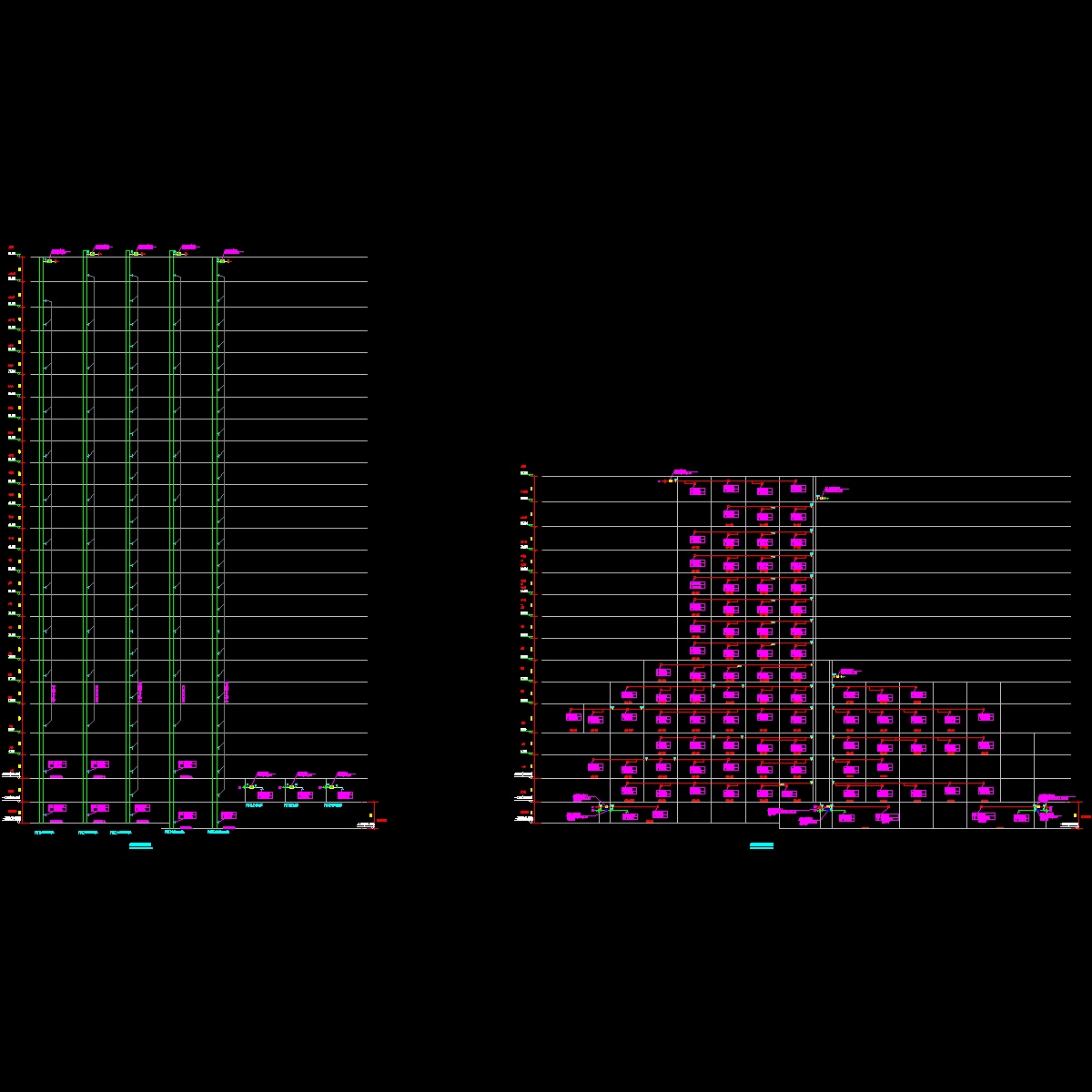

本项目位于四川省，是一个高层人民医建筑，地上23层，地下2层，总建筑面积约36713平米。图纸内容主要包含设计施工说明，主要设备材料表及图例，防排烟平面图，暖通安装大样图，热水锅炉系统原理图，空调通风平面图，加压送风系统原理图，排烟及补风系统原理图等...

二、空调系统：

1.冷热源：采用电驱动冷水机组，洁净空调，分体空调，离心机组，螺杆机组，蒸汽锅炉...

2.风系统：采用风机盘管加新风系统，全空气系统...

3.水系统：采用两管制一次泵定流量水平同程竖直异程系统...

三、 系统：

通风系统：
1、设备用房、地下车库均设置机械通风系统；
2、冷冻机房、锅炉房设置独立的机械送排风系统，并设置事故排风系统；
3、屋顶电梯机房设置夏季降温用的分体单冷空调器和通风系统
4、公共暗卫生间、垃圾房等地方设置机械排风系统...

防排烟系统：
A)对于具备自然排烟条件的场所应尽量采用自然排烟,开窗面积按照自然排烟区域地面积的2%计取（中庭5%），自然排烟区域详见防排烟平面图。机械排烟系统按照各防火分区划分防烟分区；车库防火分区面积大于2000m2、其余防火分区面积大于500m2时采用500mm高固定式挡烟垂壁划分为多个防烟分区...

二十二层空调通风平面图

二层病理科、功能检查室空调通风平面图

负二层车库防排烟平面图

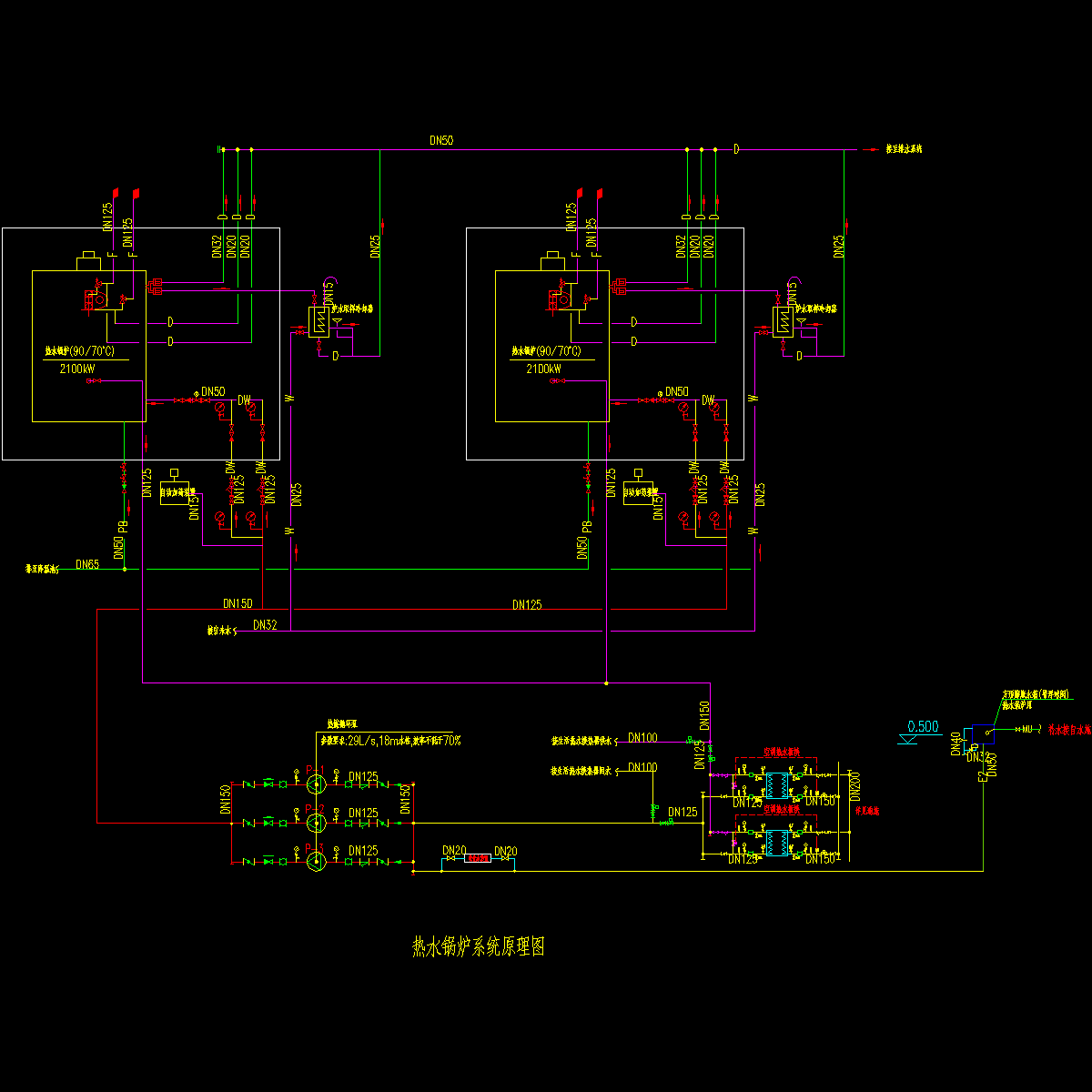

热水锅炉系统原理图

三层ICU、KCU防排烟平面图

四层行政办公区空调通风平面图

五层新生儿病房空调通风平面图(一)

五层新生儿病房空调通风平面图(二)
