高层科研楼空调通风系统设计CAD施工大样图(正压送风系统)

  • 设计说明:有
  • 建筑类别:办公,科研
  • 建筑高度:高层建筑
  • 建筑面积:15450.50平方米
  • 地上层数:8层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目地址:江苏

一、项目概要:
该项目位于江苏省,是一个高层科研楼建筑项目,建筑类别为车库、设备用房、商业用房等,地上8层,地下1层,建筑总高度49.30米,总建筑面积约15450.50平方米。地下一层为设备用房,建筑面积1625.24平方米。
图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,正压送风系统图,通风平面图,剖面图,卫生间排风大样图,空调系统图,空调平面图冷凝水系统图等...

二、空调系统:
采用变制冷剂流量多联机加新风系统...

三、 通风防排烟 系统:
排烟风机应能在280摄氏度的环境下连续工作不小于30min。1#楼梯设置正压送风系统,前室不送风。2#楼梯设置正压送风系统,合用前室设置正压送风系统。3#楼梯设置正压送风系统,前室不送风。
合用前室设置正压送风系统,合用前室每层设置常闭多页送风口。地上部分火灾时,开启着火层及其楼上一层送风风口,同时风口与风机联动,开启正压送风风机。正压送风机设置在主楼屋面。
通道设置机械排烟系统。并设置补风风机。办公区采用自然排烟,排烟窗的可开启面积不小于房间面积的2%,并与1.2米处设置手动开窗装置...

图纸展示:
地下层通风平面图
一层空调平面图
二层空调平面图
正压送风系统图

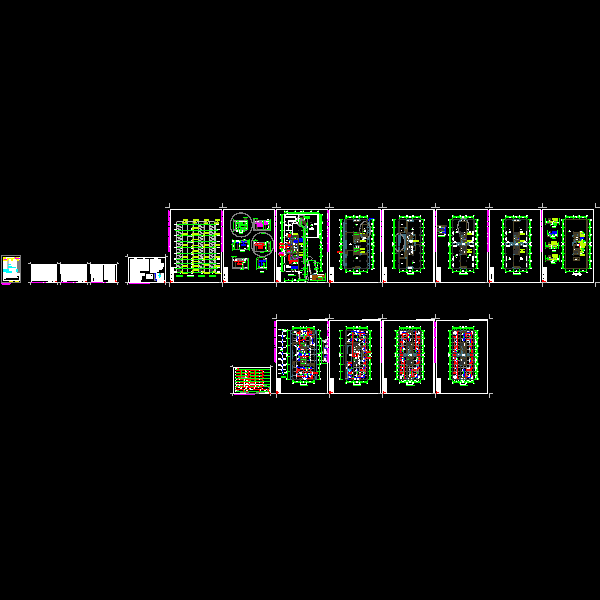

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
