23层广场商业综合楼空调通风设计CAD施工图纸(正压送风系统)

  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:48723平方米
  • 建筑地上层数:23层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:空气源热泵,空气调节器
  • 空调系统:制冷剂系统
  • 水系统:单式泵,变流量,双管制
  • 项目所在地:浙江

附件详情

  • 空调设计施工说明
  • 空调通用图例
  • 主要设备表
  • 风冷热泵系统流程图
  • 空调冷媒管系统图
  • 合用前室正压送风系统
  • 剪刀楼梯间正压送风系统
  • 排烟系统图
  • 机房空调平面
  • 地下通风机房大样图
  • 地下通风平面图
  • 空调平面图
  • 机房层空调风管平面图
  • 空调冷媒管平面图

附件详情

该项目为浙江某广场的一幢高层商业综合楼;其地下4层,地上23层,总建筑面积约48723m2,其中地上部分建筑面积约35953m2,地下部分建筑面积约12770m2。地下一层平时为汽车库,战时2个甲类核6级二等人员掩蔽部,夹层为自行车库。1至6层为商业用房(13032m2)。7~23层以上为公寓办公(22410m2)。大厦总高为98.15m,为一类高层建筑。
设计内容:空调通风及防排烟设计;空调冷热源设计
冷热源设计:1~6层商业采用模块化涡旋式风冷热泵机组2组,每组采用4个模块,每组名义制冷量为1150kW,名义制热量为1296kW,设置在六层屋顶;7~23层办公采用变流量多联空调,每层64HP+竖向屋顶全热新风换气机,室外机7~13层设置6层屋面,14~23层设置在23层屋面;办公门厅采用高静压管道机;电梯机房、地下变配电房采用独立的单元式空调器。
……

,图纸共19张。


空调冷媒管系统图

膨胀水箱安装示意

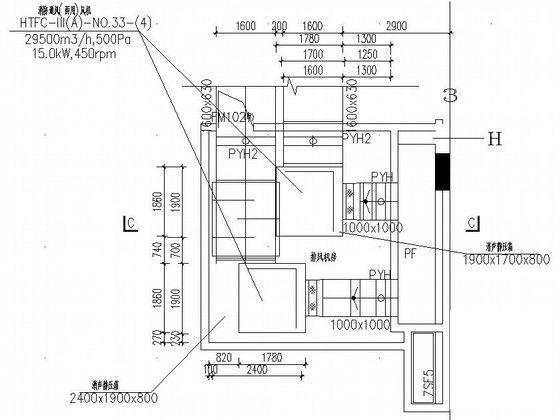

地下通风机房大样图

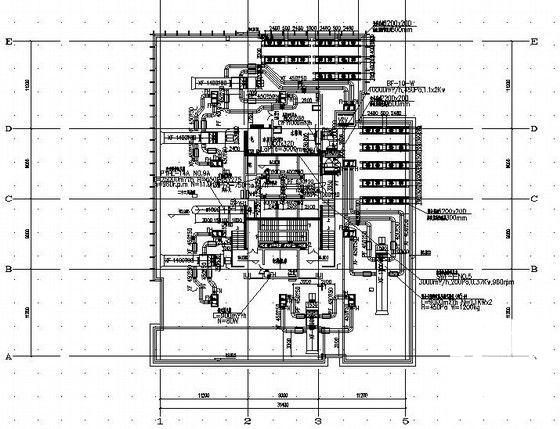

机房层空调风管平面图

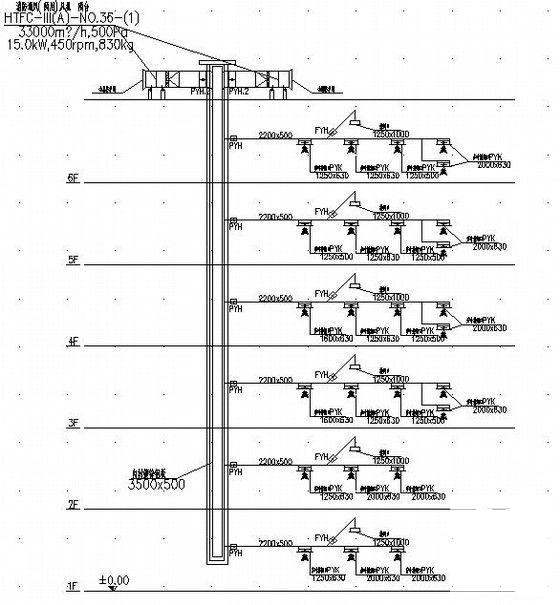

竖向排烟系统图

空调冷媒管平面图

风冷热泵系统流程图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

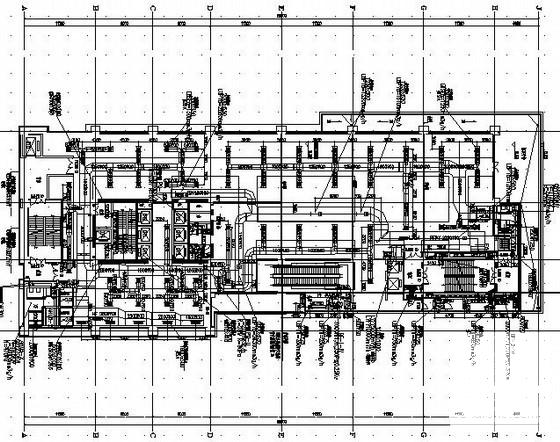

  • 23层广场商业综合楼空调通风设计CAD施工图纸(正压送风系统) - 1
    第 1 张图
  • 23层广场商业综合楼空调通风设计CAD施工图纸(正压送风系统) - 2
    第 2 张图
  • 23层广场商业综合楼空调通风设计CAD施工图纸(正压送风系统) - 3
    第 3 张图
  • 23层广场商业综合楼空调通风设计CAD施工图纸(正压送风系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
