4层商业广场空调通风系统设计施工大样图

附件详情

一、项目概要：
总建筑设计面积：28140.37m2，建筑层数：地上4层，地下1层。建筑高度：20.72米...
二、冷热源：
1.地暖系统由西区换热站提供热源。
2.散热器系统由地下北侧换热泵房提供热源。

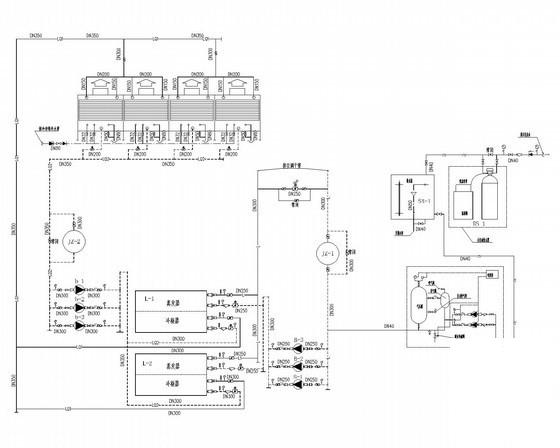

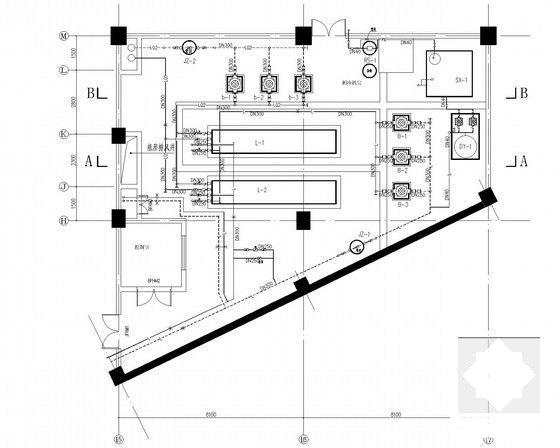

3.空调冷水由地下室制冷机房的两台螺杆式冷水机组提供...
三、采暖系统：
1.商业及超市供暖方式采用地板辐射供暖，车库供暖方式采用散热器供暖。
2.水系统采用同程式。地下一层和地上一层均为上供上回系统，地上二~四层为下供下回系统...
四、空调系统：

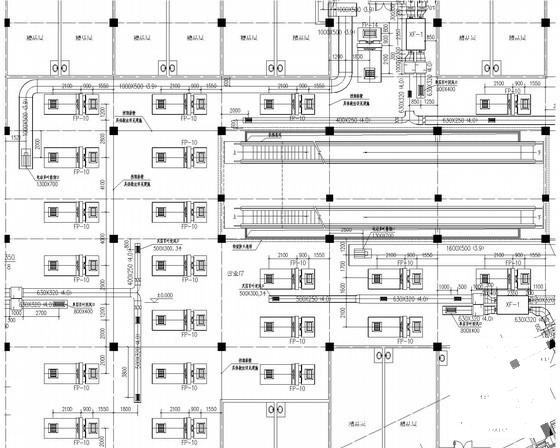

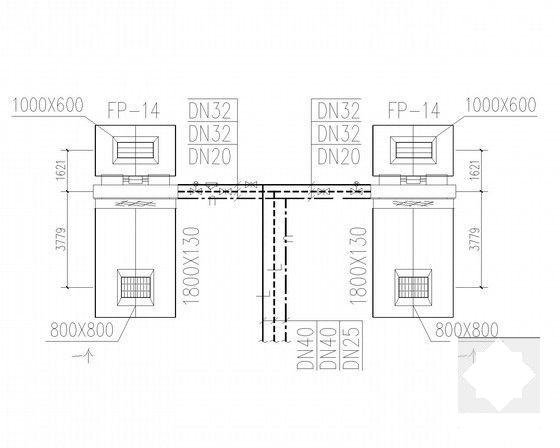

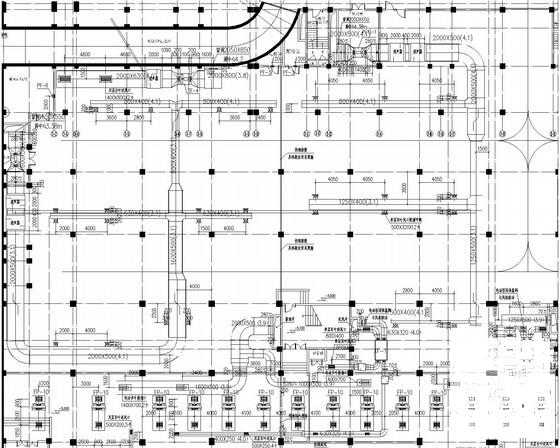

1.商场采用中央空调系统夏季制冷；系统采用新风加风机盘管系统，新风由各层的吊顶式热回收新风机提供。
2.最大空调冷负荷2177.854KW，冷指标156.2W/m2...

图纸共19张。
