多层休闲娱乐建筑空调通风系统设计施工大样图
-
设计详细说明：有
-
建筑类别：娱乐
-
建筑高度类型：多层建筑
-
建筑设计面积：1720.5平方米
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：5张
-
设计年代：近代
-
设计内容：空调,通风
-
冷热源：电动压缩式冷水机组
-
空调系统：空气-水系统
-
水系统：同程式,闭式
一、项目概要：
该项目是一个多层休闲娱乐建筑，地上3层，总建筑面积1720.5平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调风管平面布置图，空调水管
平面布置图
，屋面空调管路图，风机盘管大样图等...
二、空调系统：
1.冷热源：采用风冷热泵模块机组...
2.风系统：采用风机盘管系统...
3.水系统：采用密闭式机械循环.水管路均采用同程式...

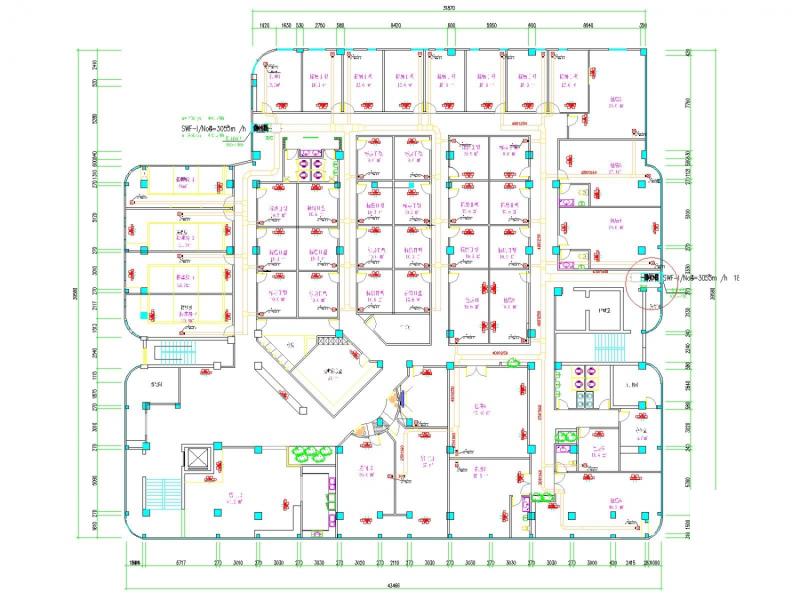

三层空调风管平面布置图

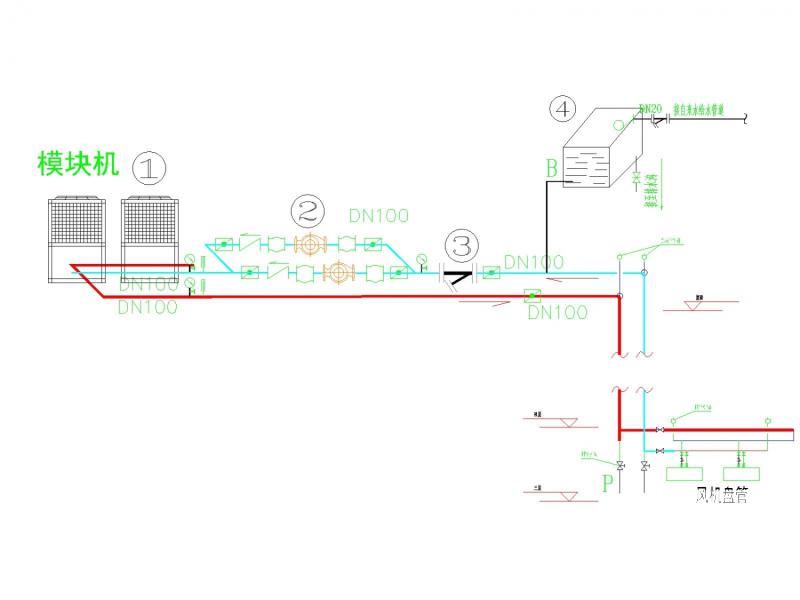

屋面空调管路图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
建筑通风系统图 - 1 -
建筑通风系统图 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：0.3 MB
- 收藏次数：0
-
文件名称：
附件-996098098677596950.rar
