多层综合楼公共建筑空调通风系统设计施工大样图

一、项目概要：

该项目位于江西省，是一个多层综合楼公共建筑，地上5层，总建筑面积6644.98平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，通风空调平面图，空调水管平面图，设备布置平面图，空调水系统原理图 ，安装大样图等...

二、空调系统：

1.冷热源：采用风冷螺杆热泵机组...

2.风系统：采用风机盘管加新风系统...

3.水系统：采用一次泵两管制系统；冷冻水系统，采取垂直异程布置，水平回水同程式布置...

三、通风防排烟系统：

独立卫生间、公共卫生间设机械排风系统，排风量按照换气次数8-10和事故排风系统，换气次数按照计算。锅炉房设机械通风系统，换气次数按照6次/h计算和事故排风系统，换气次数按照12次/h计算。通风、空调系统风管在穿越防火分区、空调机房及垂直风管与每层水平风管交接处的水平风管上均设70℃防火阀。管道保温、封堵所采用的材料均应符合消防相关规定...

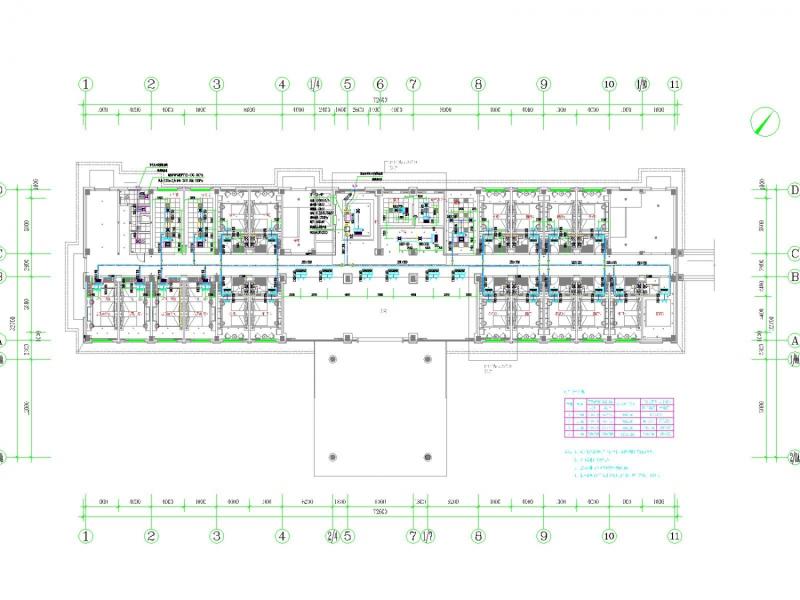

一层通风空调平面图

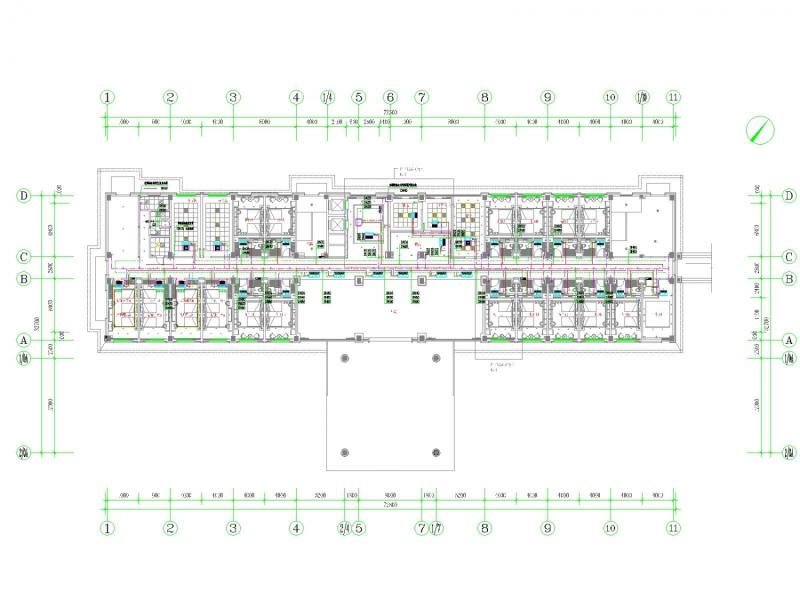

二层通风空调平面图

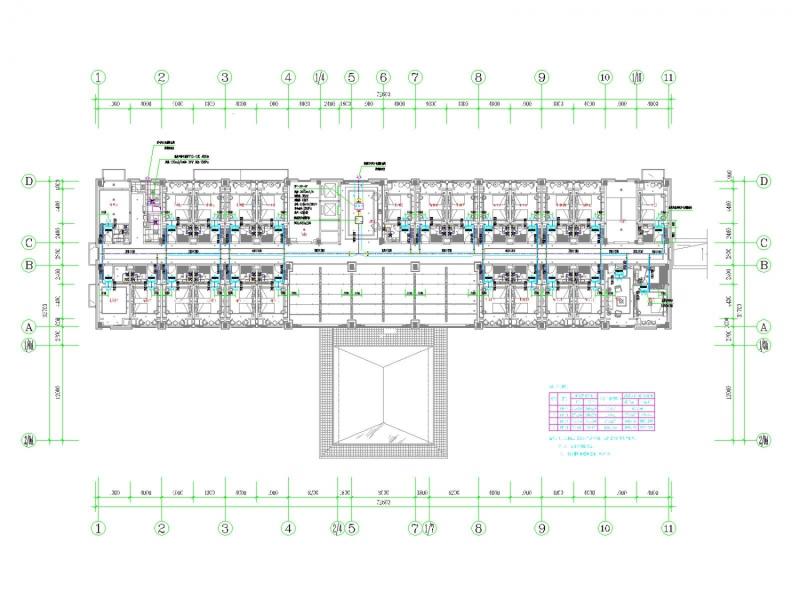

一层空调水管平面图

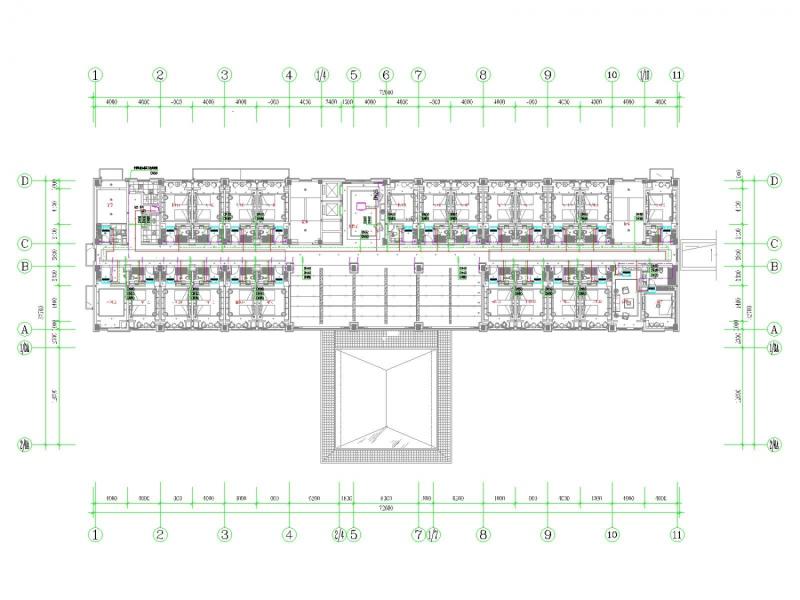

二层空调水管平面图
