多层实验科研建筑空调通风系统设计CAD施工大样图（净化空调）

附件详情

一、项目概要：

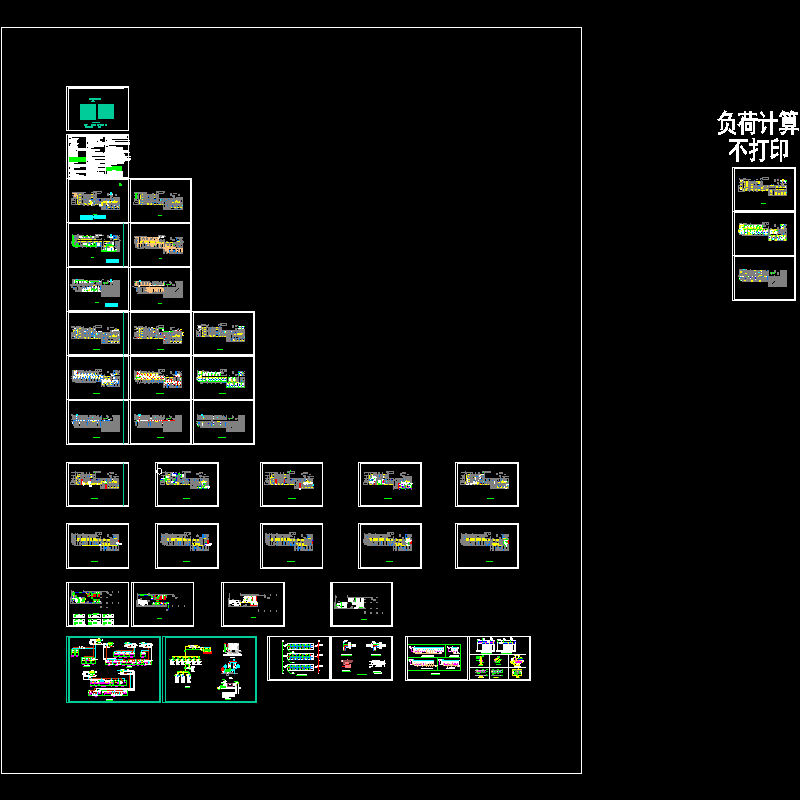

该项目是一个多层实验科研建筑，地上4层，建筑面积3400平米。图纸内容包含设计施工说明，主要设备材料表及图例，排风平面布置图，新风 ，风机盘管冷凝排水平面图，风机盘管供回水平面图，风机盘管布置图，净化实验室空调水管平面图，净化实验室排风平面图，净化实验室新风平面图，实验室风机盘管系统示意图，实验室风机盘安装大样图，净化实验室系统示意图，净化实验室系统安装图等...

二、.冷热源：采用地源热泵机组...

三、通风系统：确定通风柜、万向抽气罩等通风设备、建筑全面通风换气的通风量：设计中，按室内的余热、余湿、保证室内卫生条件的最小换气量进行计算。 一般性化学实验室的通风量：5-10次/小时（ACH）。通风柜排风工作面必须保持负压状态，一般性实验开口断面平均风速≥0.5m/s(开口高度400mm时)...
