海军总医院实验中心净化空调及通风系统施工CAD图纸（机房设计）

一、项目概要：

该项目位于北京市，是海军总医院院肿瘤细胞实验中心净化区域空气调节及通风工程。

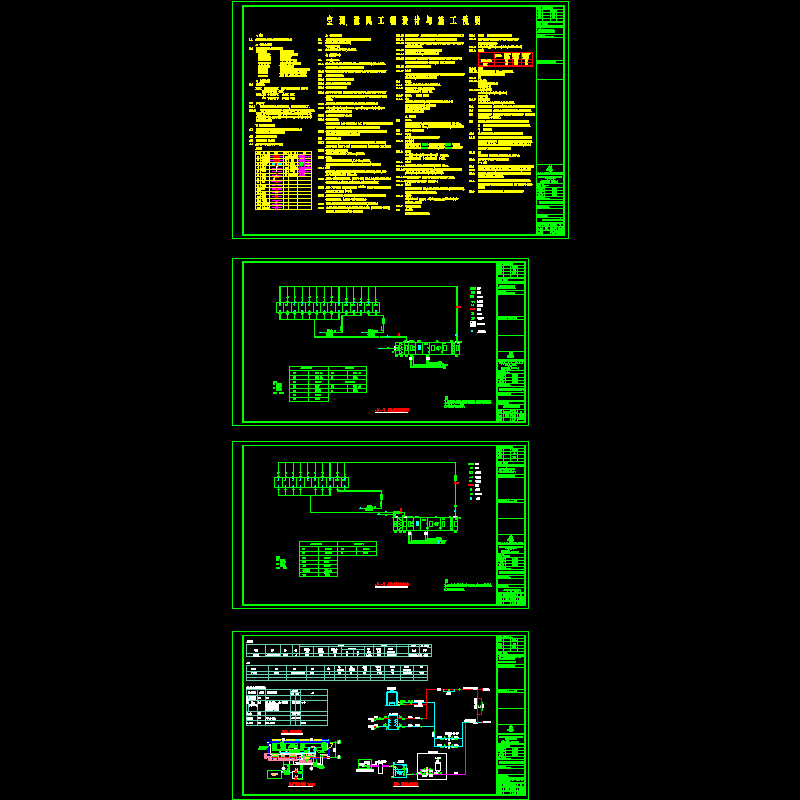

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，净化系统空调流程图，制冷、供热系统原理图，机房 ，空调风口布置平面图，空调回风平面图，空调回风平面图，空调送风、排风平面图等...

二、空调系统设计：

化空调系统区域空调总冷负荷：189.8KW, 空调总热负荷：120.4KW。

本项目两套净化空调系统夏季共用一套模块式风冷热泵机组（机组总制冷量198KW）,提供的7/12°C冷水满足夏季供冷需求；冬季采用一套水-水换热器(换热量150KW)将市政热水换热后的60-50°C的热水提供给净化空调机组,满足冬季供热需求.过渡季节由风冷热泵机组提供热水...

图纸展示：

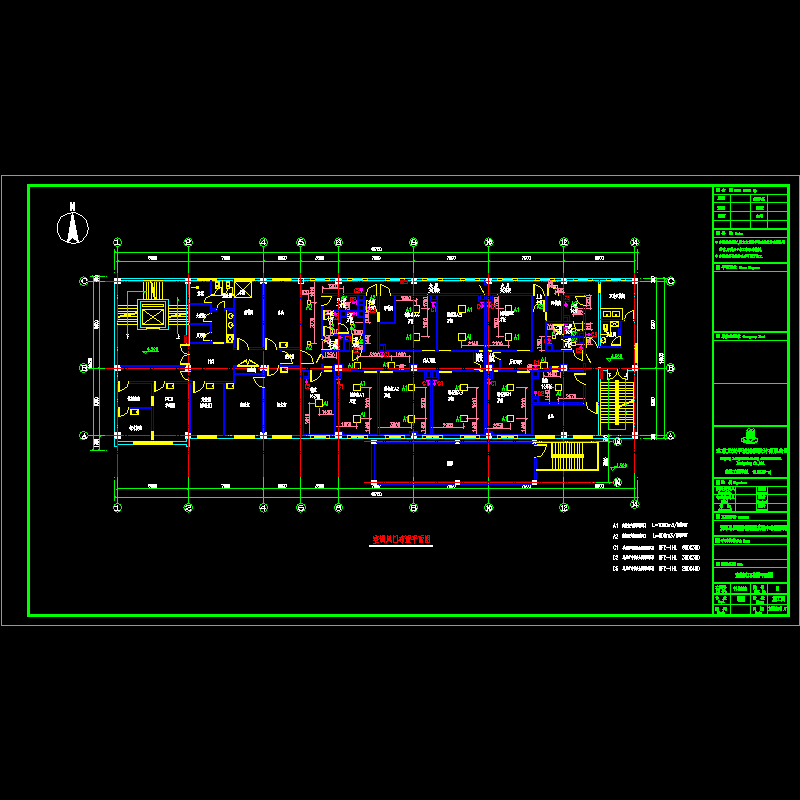

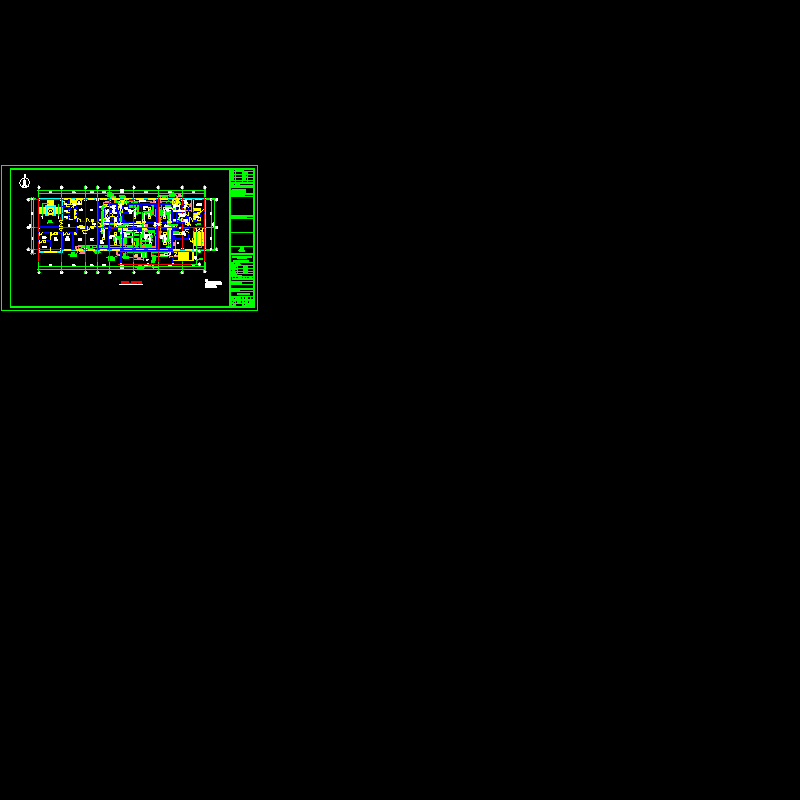

空调风口布置平面图

空调回风平面图

空调送风、排风平面图

制冷、供热系统原理图
