5层商业广场及活动中心空调通风防排烟系统设计CAD施工大样图（地源热泵系统）

附件详情

一、项目概要：
该项目总建筑面积54183.21m2，本建筑地上五层，地下一层，建筑高度为22.95m...
二、冷热源：
该项目冷热源采用地源热泵提供...
三、空调系统：
1.空调水系统采用一次泵，两管制定流量异程系统。
2.大厅空调系统采用对排风全热回收的一次回风全空气系统。
3.商业等采用吊顶式空调机组或风机盘管加新风系统...
四、通风排烟系统：
1.该项目空调空间除SPA、部分卫生间等不进行热回收外，其余均由新风机组进行送、排风并进行热回收。
2.变配电室等设备用房，设置机械送排风系统。
3.公共卫生间设置带有止回装置的通风器排风，换气量按10次/h计算...
五、防排烟系统：
1.防烟楼梯间设置正压送风机械防烟系统。
2.地下车库设置机械排烟系统，无车道入口分区设置机械补风。
3.地下商业按每防火分区分别设置机械排烟及机械补风系统...

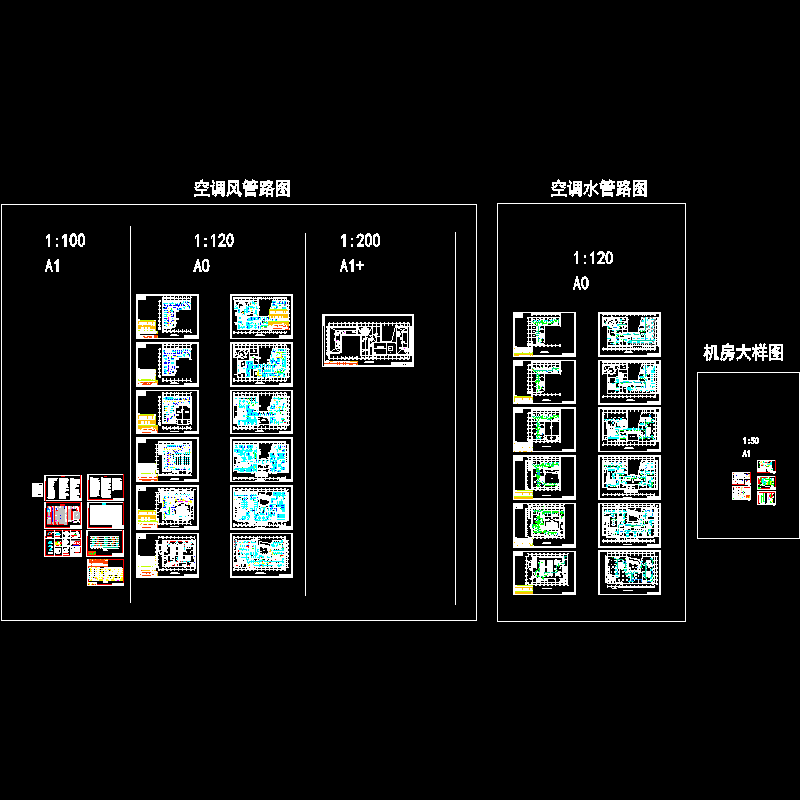

图纸共37张。
