3层知名大学体育馆空调通风及防排烟系统设计CAD施工图纸（地源热泵系统）

附件详情

一、项目概要：

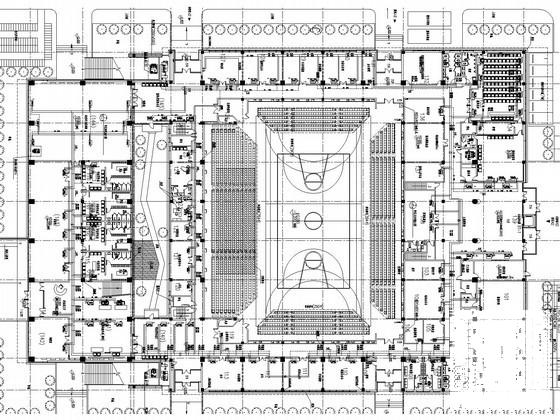

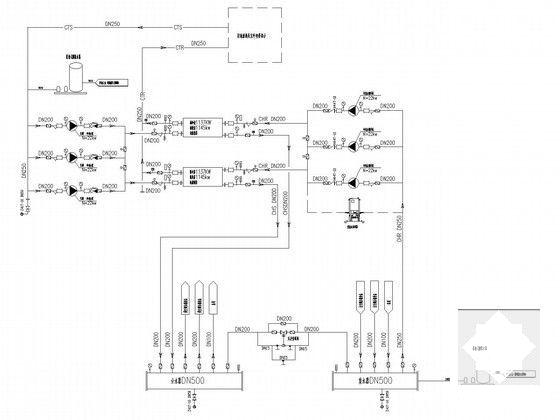

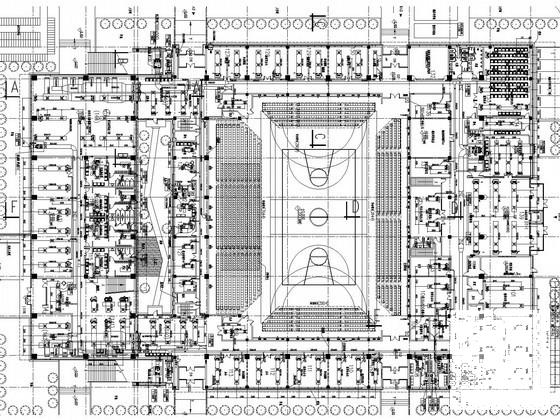

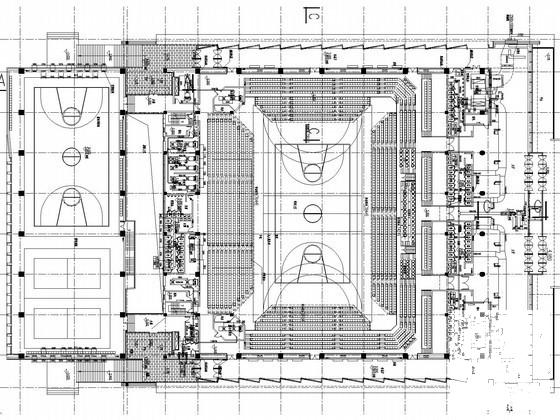

该项目位于天津市，是一个体育馆建筑。总建筑设计面积：13730平方米，其中地上建筑面积13110平方米，地下建筑面积620平方米。建筑层数地上3层，地下1层，建筑高度21.3米。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图、剖面图，冷冻机房设备平面图，冷冻机房管道平面图，冷冻机房剖面图，新风机房详图，走廊管线综合图，空调机房平面图， 剖面图，冷热源水系统流程图，防排烟原理图...

二、空调系统：

1.冷热源：采用地源热泵系统...

2.风系统：采用全空气低速送风系统，风机盘管加新风系统...

3.水系统：采用二管制局部同程系统...

三、通风排烟系统：

1.通风系统：比赛大厅设机械排风,竖向排至屋顶；各层卫生间设机械排风,竖向排至屋顶或水平至外墙排放；冷冻机房、水泵房、变电所设机械排风，自然进风...

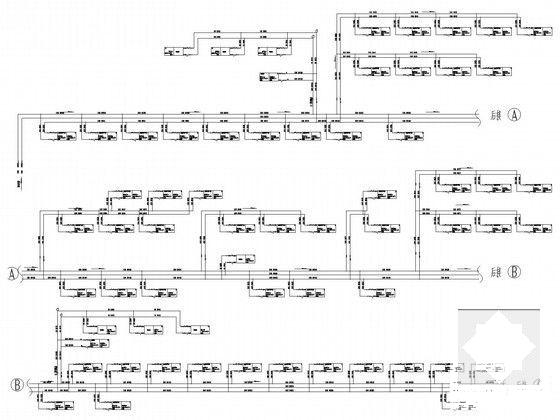

2.防排烟系统：楼梯间自然方式排烟。每5层可开启外窗的总面积不小于2.0平方，长度超20m的内走道设机械排烟，二层休息厅设可开启外窗自然排烟。可开启面积不小于该区域面积的2%，比赛大厅设可开启天窗自然排烟。可开启面积不小于该区域面积的5%，室内最远点距排烟口距离小于30m...
