3层体育馆空调通风及防排烟系统设计CAD施工图纸

一、项目概要：

该项目位于天津市，是一个多层体育馆建筑，地上3层，地下1层，总建筑面积约13730平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调通风平面图，剖面图，冷冻机房设备平面图，冷冻机房管道平面图，冷冻机房剖面图，新风机房详图， 新风机房详图，走廊管线综合图，空调机房详图，冷热源水系统流程图，水系统流程图，防排烟原理图等...

二、空调系统：

1.冷热源：采用地源热泵系统...

2.风系统：采用全空气低速送风系统，风机盘管加新风系统，分体空调...

3.水系统：采用二管制局部同程系统...

三、 通风防排烟 系统：

通风系统：

1比赛大厅设机械排风,竖向排至屋顶。

2各层卫生间设机械排风,竖向排至屋顶或水平至外墙排放。

冷冻机房、水泵房、变电所设机械排风，自然进风...

防排烟系统：

楼梯间自然方式排烟。每5层可开启外窗的总面积不小于2.0平方。；

长度超20m的内走道设机械排烟。

二层休息厅设可开启外窗自然排烟。可开启面积不小于该区域面积的2%。

比赛大厅设可开启天窗自然排烟。可开启面积不小于该区域面积的5%。

室内最远点距排烟口距离小于30m...

天津多层体育馆空调通风及防排烟系统设计施工

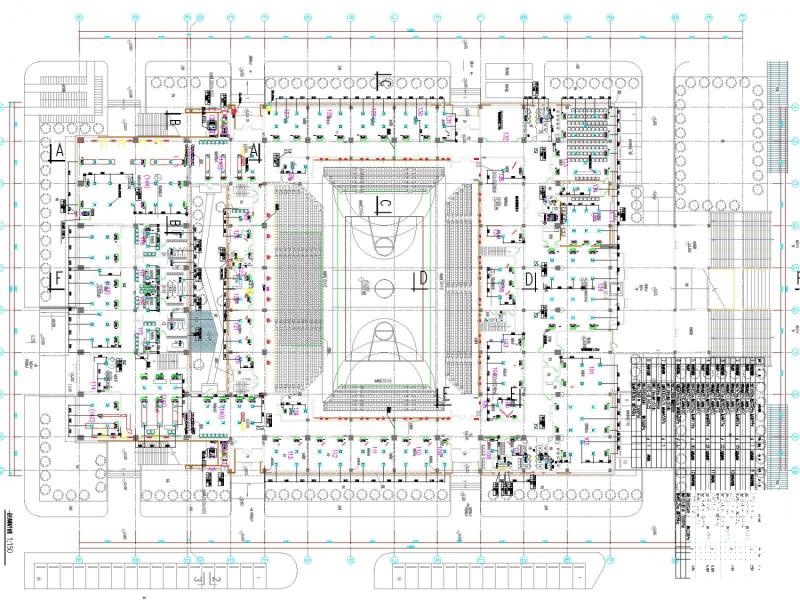

一层空调通风平面图

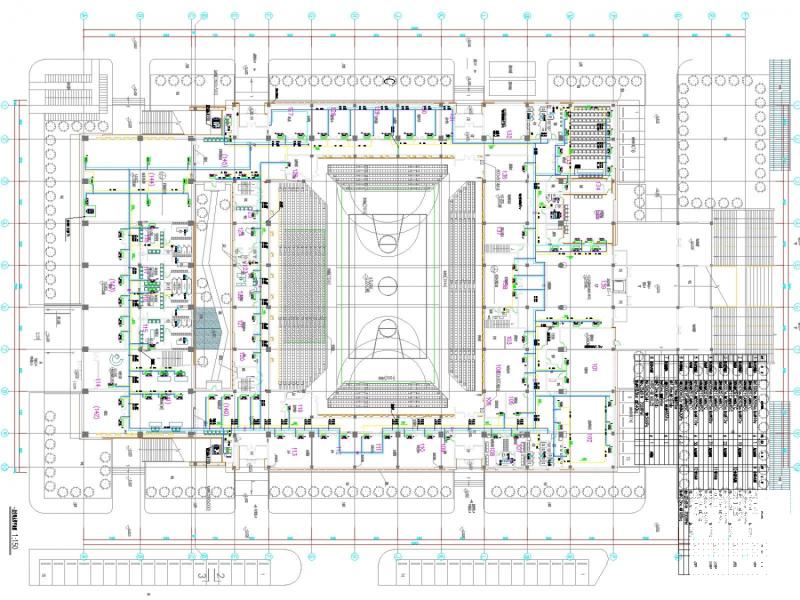

一层空调水管平面图

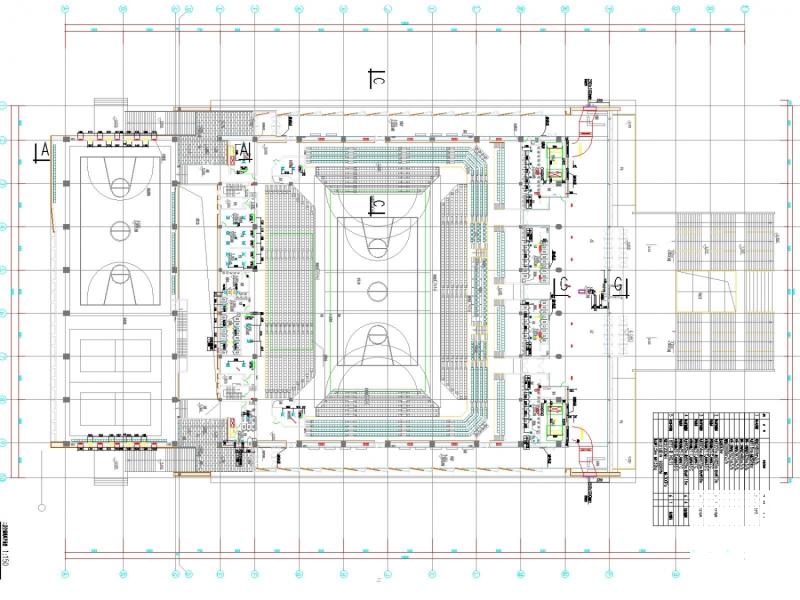

二层空调通风平面图

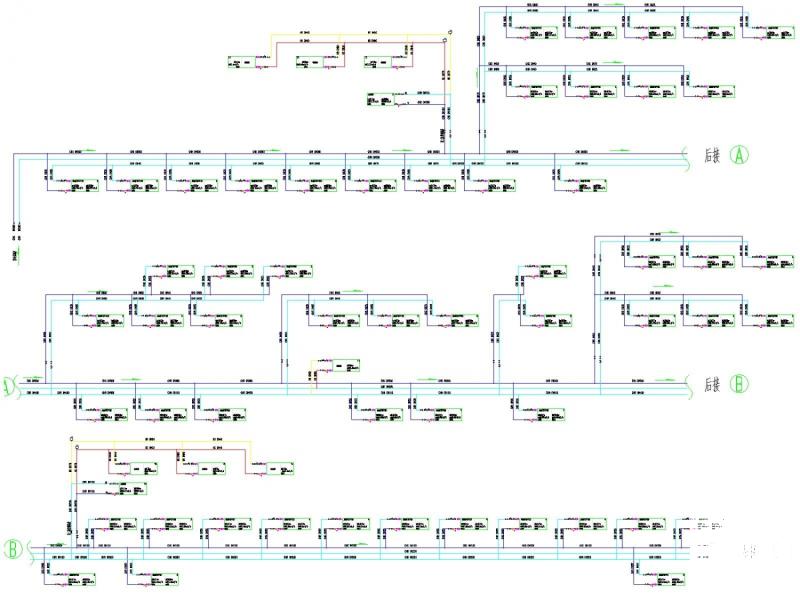

水系统流程图一

水系统流程图二

水系统流程图三
