大学体育馆空调暖通空调系统设计CAD施工图纸（大院设计地源热泵）

附件详情

一、项目概要
该工程位于天津市，体育建筑，建筑面积共计13730平方米，地上3层，地下一层，建筑高度为21.3m。
二、冷热源

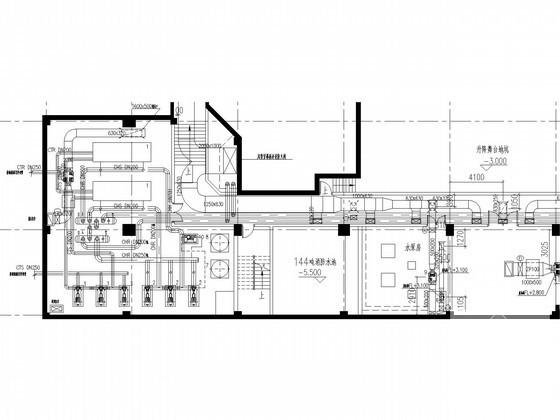

冷热源采用地源热泵系统
三、空调系统

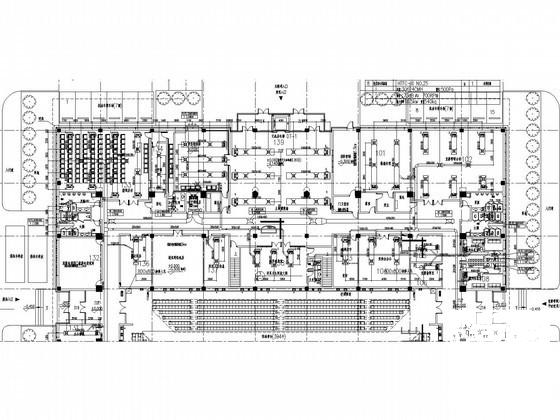

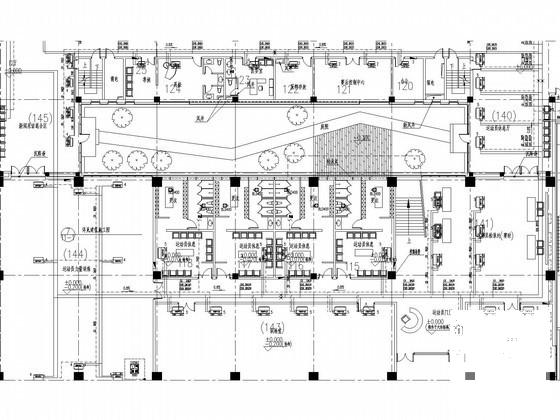

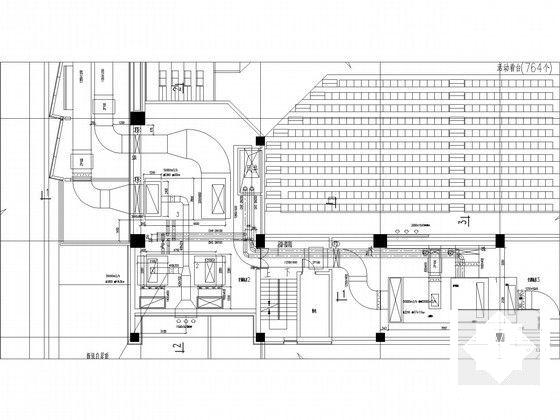

1、风系统：一层比赛大厅、二层休息厅、球类训练场采用全空气低速送风系统。二层休息厅东西两侧采用侧送风口，北侧采用自力式温控型变流态旋流风口。
2、水系统：空调系统水采用二管制局部同程系统。
四、 通风防排烟
1、比赛大厅设机械排风,竖向排至屋顶。
2、各层卫生间设机械排风,竖向排至屋顶或水平至外墙排放。
3、长度超20m的内走道设机械排烟。
......

图纸共计32张。
