28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:16400平方米
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:广东

附件详情

  • 地下室、商业2#、3#、4#楼、塔楼1#、2#、3#楼资料目录
  • 设计及施工说明
  • 主要设备及材料表
  • 塔楼1#楼走道排烟及机械加压送风竖向系统图
  • 商业裙楼内走道机械排烟竖向系统图

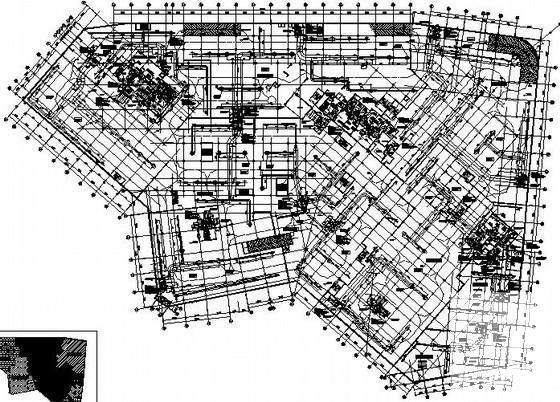

  • 防排烟及通风平面图
  • 首层通风平面图
  • 防排烟平面图

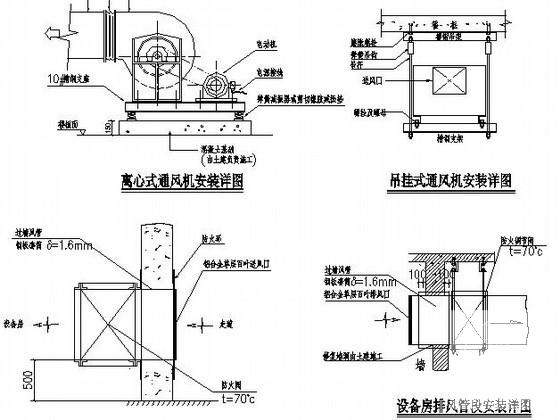

  • 设备安装大样

附件详情

一、项目概要:该商业广场,位于广州市。主要为商业2#楼、3#楼、4#楼以及三栋办公塔楼为主。总建筑面积110139平米。地上28层,总高度:93.5米。地下两层,地下室建筑总面积为53942平米。
二、设计内容:
1. 地下车库、设备房平时通风,火灾时排烟;
2. 不具备自然排烟条件的防烟楼梯间及合用前室设机械加压送风。
3. 不具备自然排烟条件的内走道设置机械排烟。

,图纸共30张。






以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风) - 1
    第 1 张图
  • 28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风) - 2
    第 2 张图
  • 28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风) - 3
    第 3 张图
  • 28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风) - 4
    第 4 张图
  • 28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风) - 5
    第 5 张图
  • 28层大型商业广场通风排烟设计CAD施工图纸(机械加压送风) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
