5层商业广场通风防排烟设计施工图纸2019

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:32216.35平方米
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:广西
该附件为 五层商业广场通风防排烟设计图2019

项目概要:
本项目为桂林临桂知名地产广场02号楼,项目位于桂林市西城大道与公园北路交界东北侧,该项目是地上多层的敞开式停车楼建筑,建筑占地面积:4713.87平方米,建筑面积32216.35m2,业态:停车楼,层数7层,建筑面积32216.35m2,建筑高度:21.8米,层高3.1。

设计内容:
1.该项目暖通专业此次设计内容仅包括建筑内的通风,防排烟系统设计,建筑的燃气系统不包括在该资料范围内,由业主方另行委托专业单位进行设计。
2.由于招商未定,故空调系统暂未设计,待招商确定之后深化设计

图纸展示:
一层通风防排烟平面图
二层通风防排烟平面图
三层通风防排烟平面图
四层通风防排烟平面图
五-七层通风防排烟平面图
设计施工说明
施工说明

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

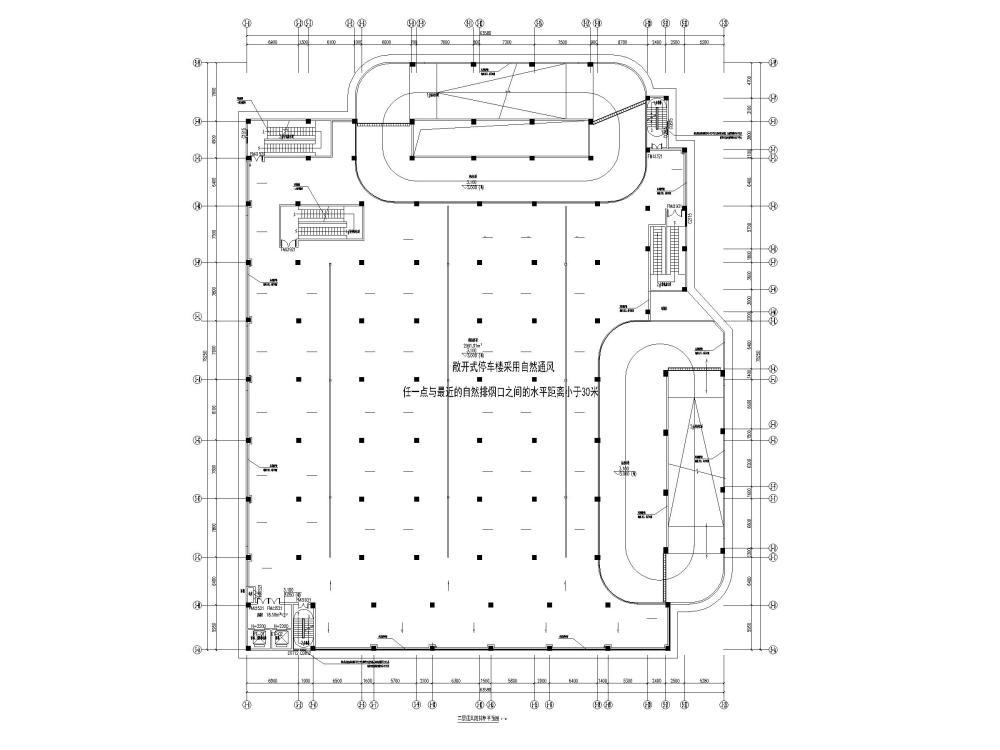

  • 防排烟设计施工图 - 1
    防排烟设计施工图 - 1

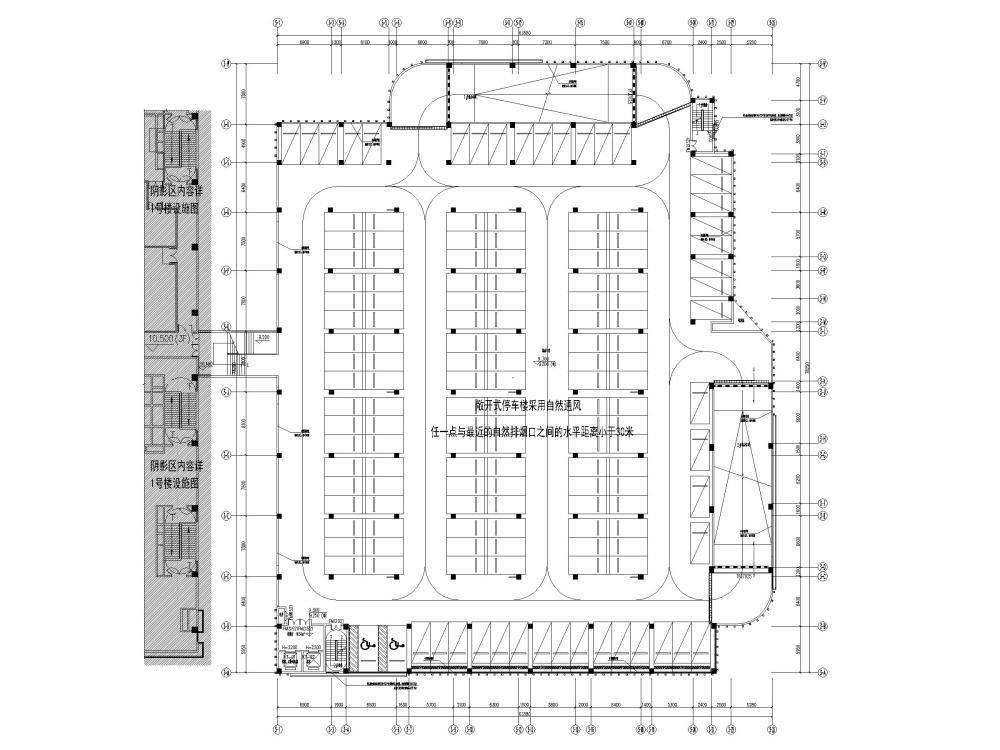

  • 防排烟设计施工图 - 2
    防排烟设计施工图 - 2
  • 防排烟设计施工图 - 3
    防排烟设计施工图 - 3
  • 防排烟设计施工图 - 4
    防排烟设计施工图 - 4
  • 防排烟设计施工图 - 5
    防排烟设计施工图 - 5
  • 防排烟设计施工图 - 6
    防排烟设计施工图 - 6
  • 防排烟设计施工图 - 7
    防排烟设计施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
