商业广场地下通风排烟CAD施工图纸

附件详情

该项目为重庆某商业广场地下通风排烟工程。建设功能：商业、地下车库、仓储及设备用房等。地上4层，地下2层。负二层为车库，建筑面积30961平米，车位数803辆；负一层为商业及车库，建筑面积30937平米，其中商业建筑面积18731平米，车库建筑面积12206平米，车位数157辆。建筑总面积139478平米，其中计算容积率面积：139478平米。
设计范围：1. 变配电所、开闭所、柴油发电机房、水泵房等设备用房机械通风设计；

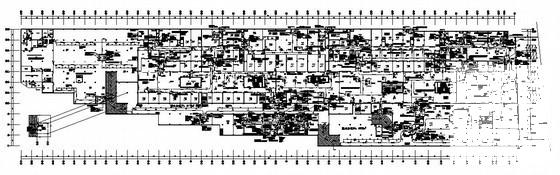

2. 负一、负二层车库及商业 通风防排烟 设计；
3. 10号楼地下防烟楼梯间正压送风设计；
4. 1~10号楼及地下层商业空调设计；
5. 公共卫生间机械通风设计。
设计年代：近代，图纸7张。
