18813平米地下车库通风防排烟设计施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑设计面积：18813平方米
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 设计内容：通风,防排烟,机房
- 项目所在地：浙江
附件详情
- 暖通设计与施工总说明
- 图例
- 主要设备材料表

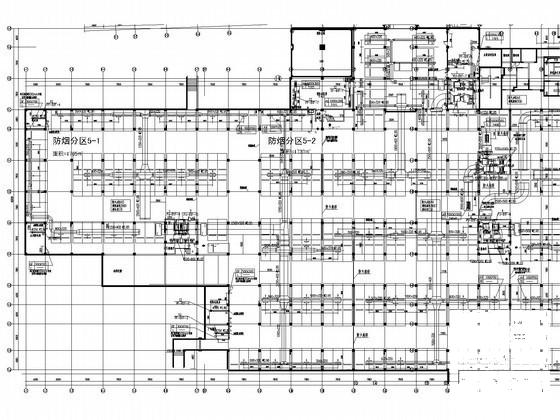

- 通风排烟平面图
- 风机房详图
附件详情
稿件为浙江嘉兴某地下车库
通风防排烟
设计施工图；车库总建筑面积18813平方米，为单层汽车库，层高3.9m。地下汽车库设置机械排风，平时排风系统与火灾时排烟系统合用一套系统, 平时排风，低速运行，消防排烟时，高速运行。风机设在风机房内……
，图纸共8张，出自知名设计院。
排烟机房

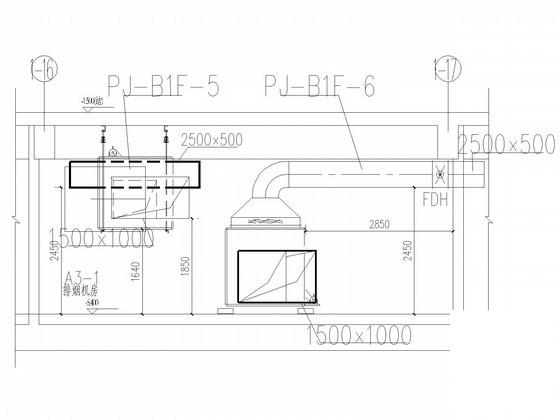

风机房详图
机房
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
地下车库防排烟设计 - 1 -
地下车库防排烟设计 - 2 -
地下车库防排烟设计 - 3 -
地下车库防排烟设计 - 4 -
地下车库防排烟设计 - 5
以上是部分截图，请下载附件后查看完整高清内容
