车库通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:8821平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目位于江苏省,为一车库项目,总建筑面积为8821平方米 。建筑层数为地下1层...

二、通风排烟系统:

1.通风系统:该项目共设 3个防火分区,通风及排烟系统根据防火分区设置,车库通风方式采用机械排风与排烟相结合,住宅车库平时排风换气次数为4次/小时,排风计算高度为3m;排烟换气次数为6次/小时,排烟计算高度为净高,排烟时,采用汽车坡道或者采光通风井自然补风...

2.防排烟系统:该项目通风系统采用排风兼做排烟,风机用双速离心风机,排烟风机入口设280℃排烟防火阀,并与排烟风机联锁。排风口兼做排烟口...

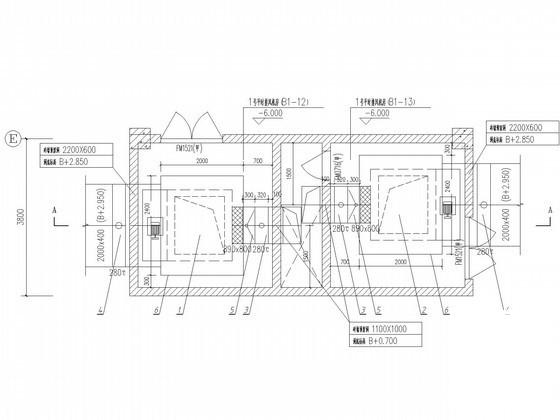

2号平时排风排烟机房平面图

地下一层Ⅱ区通风平面图(平时)

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 车库防排烟设计 - 1
    车库防排烟设计 - 1
  • 车库防排烟设计 - 2
    车库防排烟设计 - 2
  • 车库防排烟设计 - 3
    车库防排烟设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
