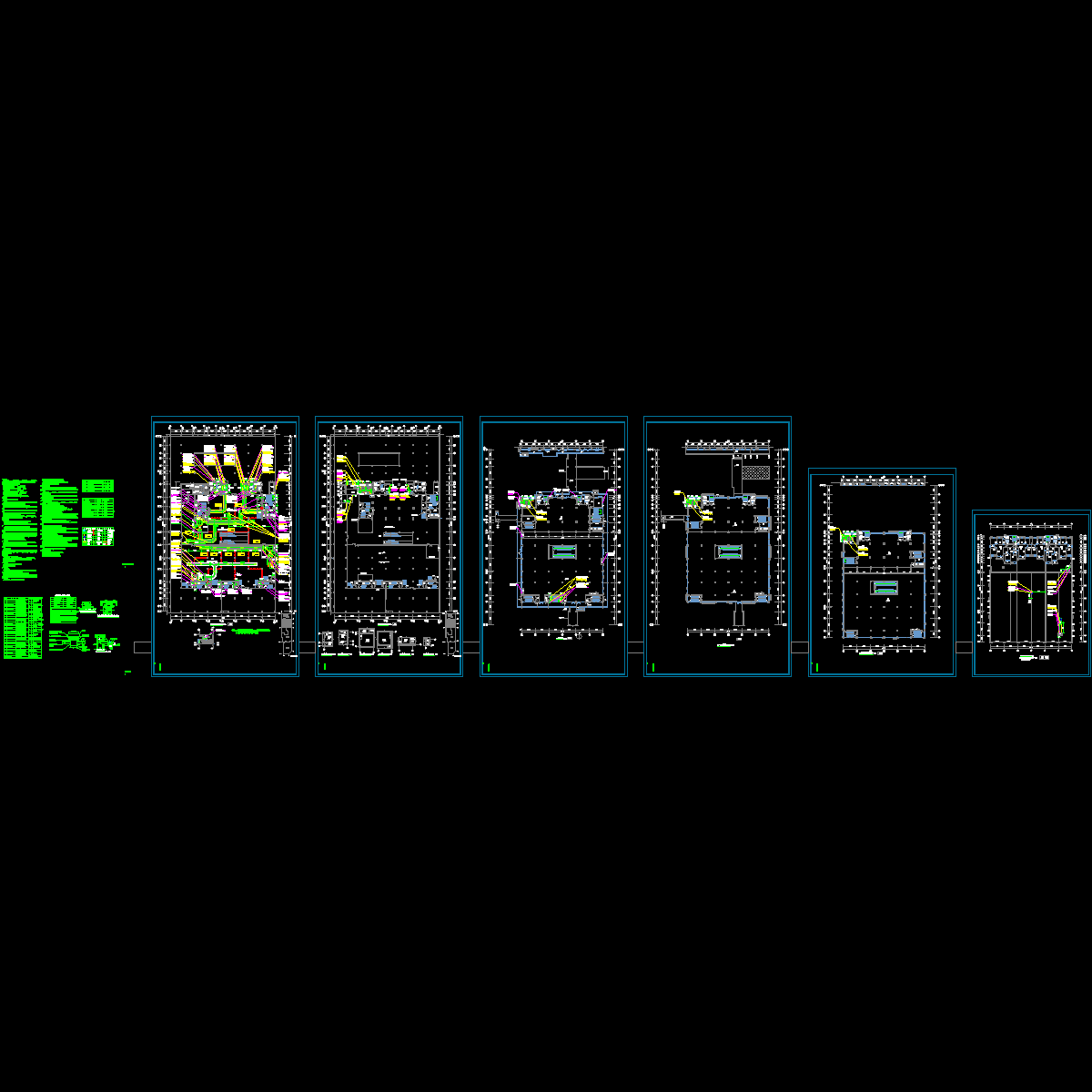

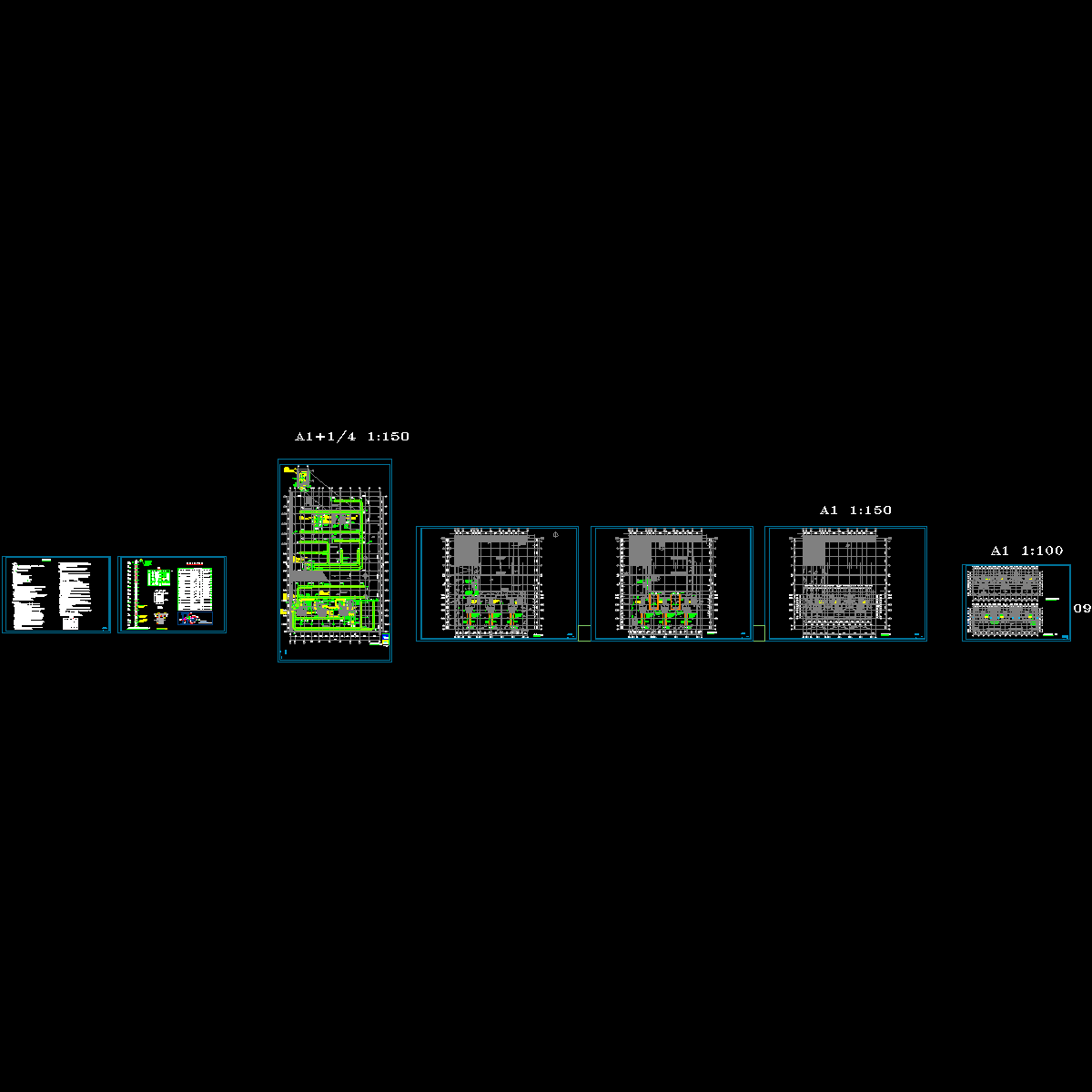

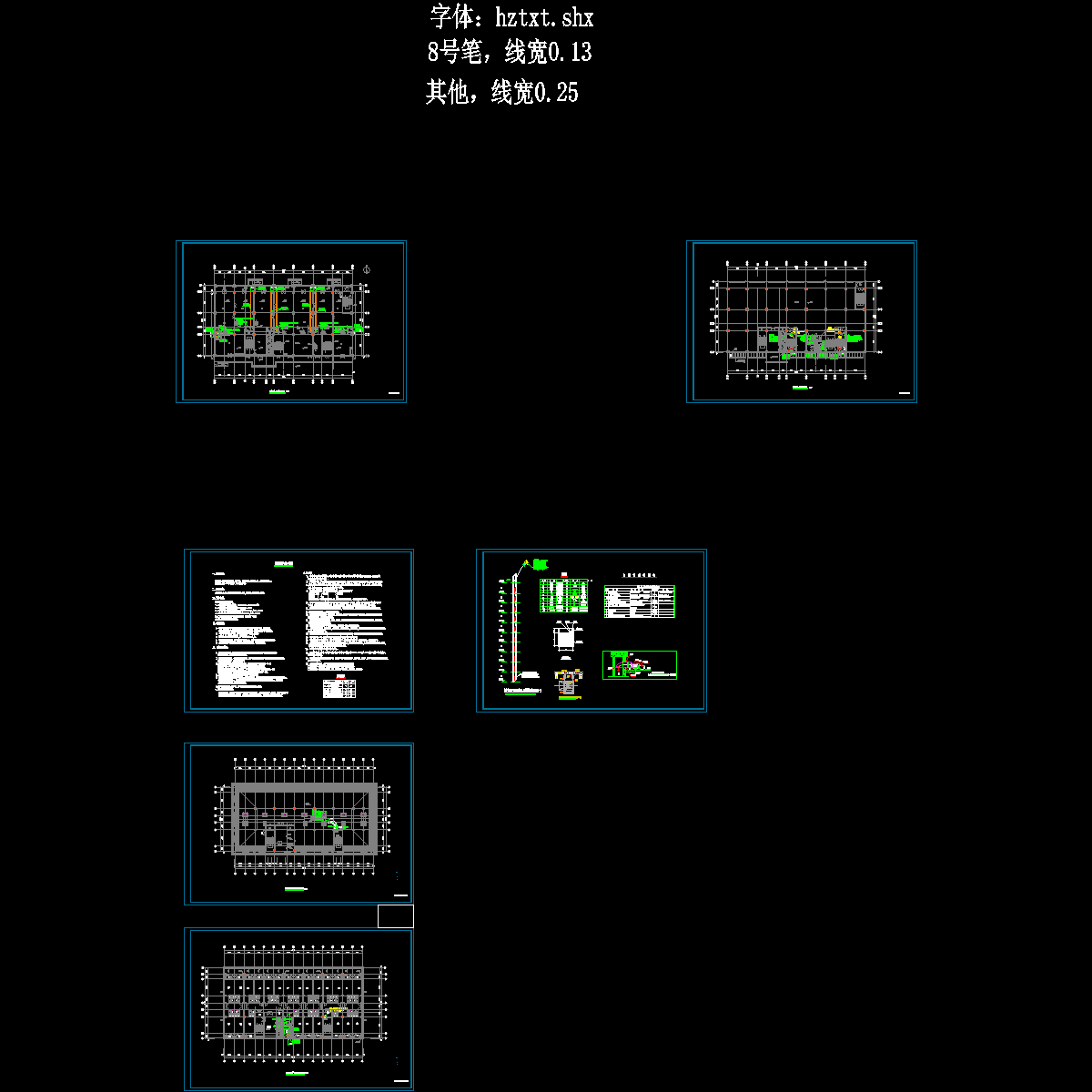

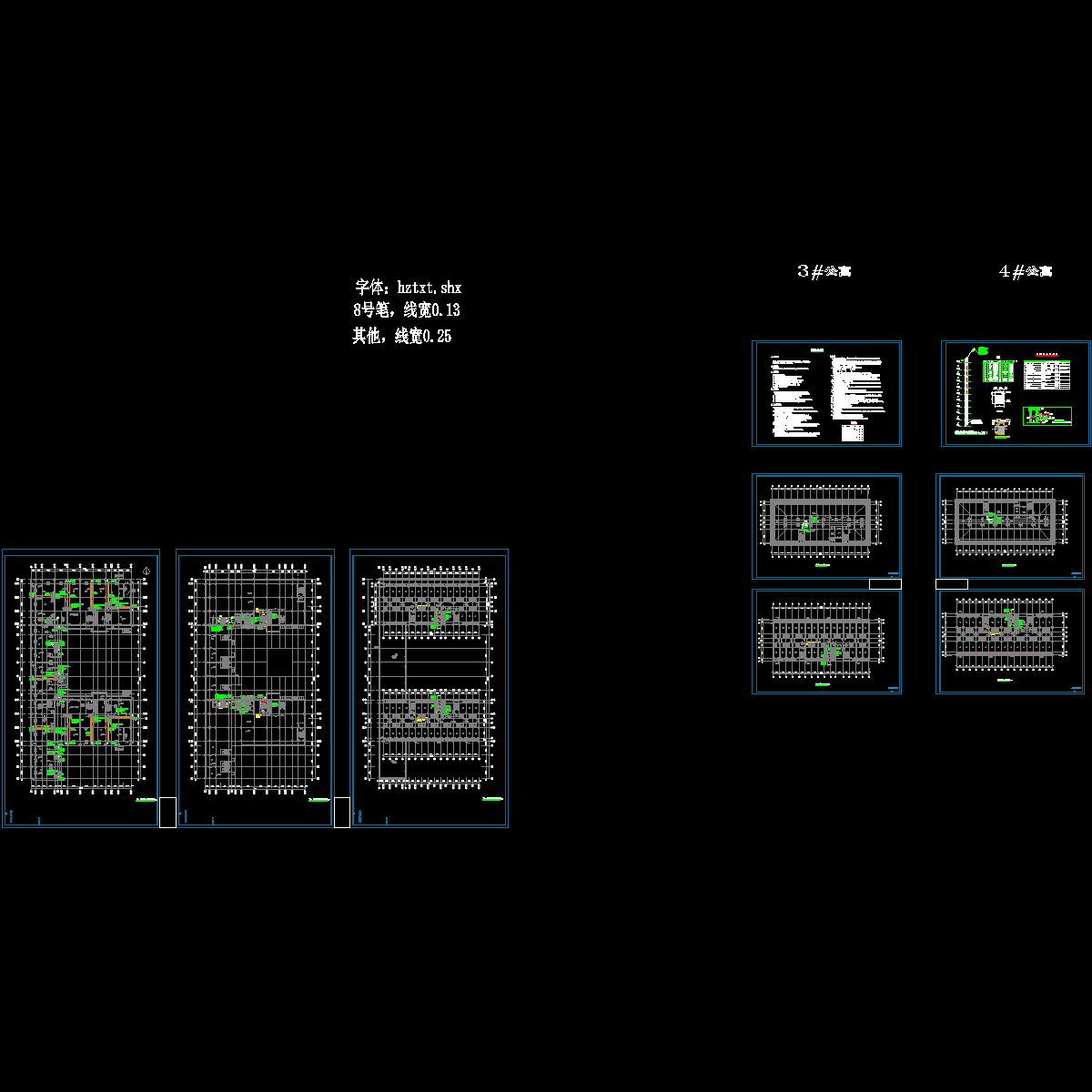

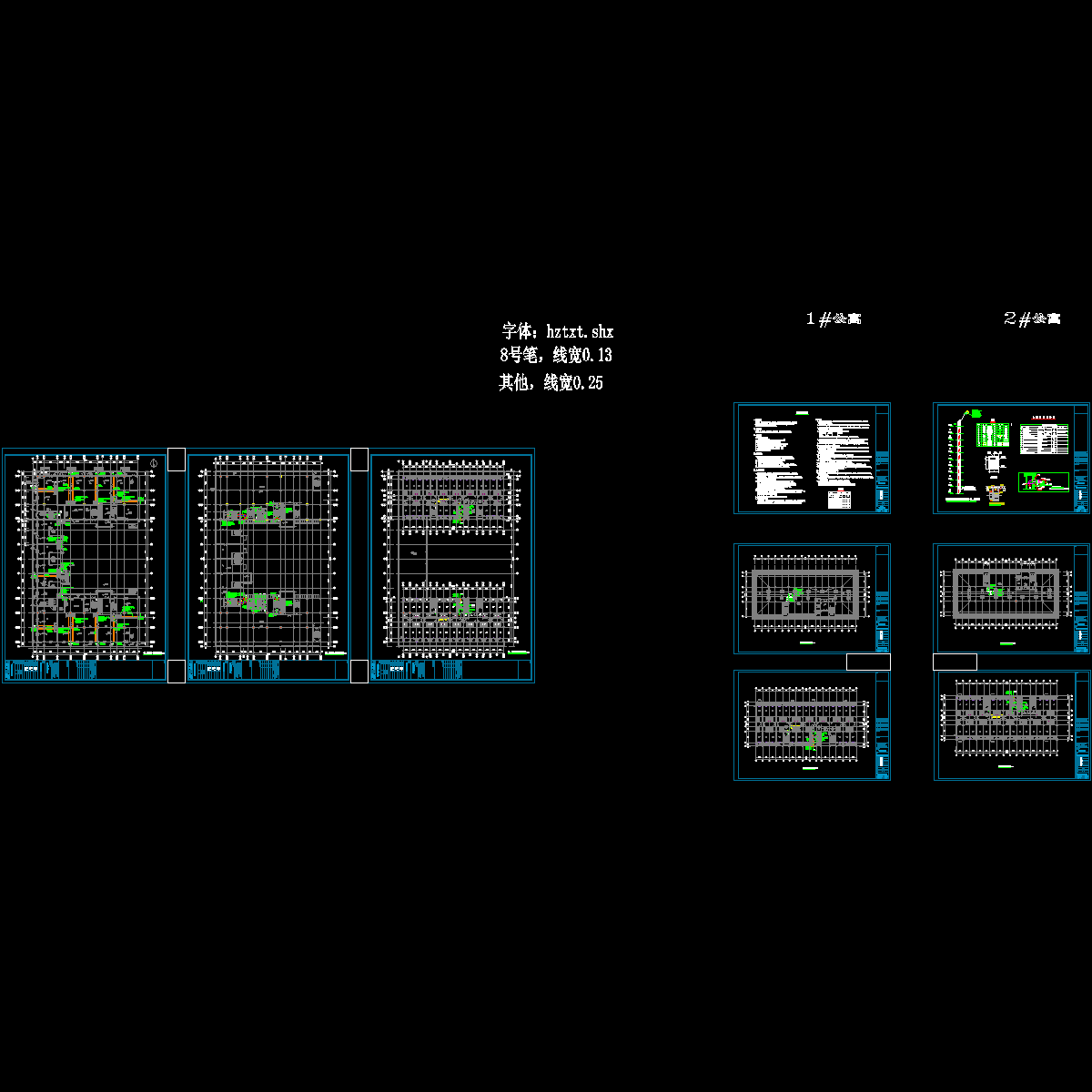

14层公寓楼及地下车库通风防排烟系统设计CAD施工图纸.dwg

附件详情

一、项目概要：
项目为公寓楼，建筑层数：建筑层数地上14层，地下1层，地上面积：13107.66m2，地下车库面积：7016.21m2,主体高度45.0m...
二、通风系统：
1.地下室及地下车库设置机械排风兼排烟系统PY5-1~2、PY6-1~2，机械补风系统BF5-1~2、BF6-1~2。
2.弱电间和配电室设机械通风系统，换气次数不小于10次/h。
3.公共卫生间设机械通风系统，按照换气次数不小于10次/h计算...
三、防排烟系统：
1.对于自然排烟不能满足要求的排烟分区设置机械排烟系统。
2.每个防火分区分别划分为两个防烟分区，单个防烟分区面积小于2000平米，车库排烟量按照换次气数不小于6次/h。
3.合用前室不满足自然排烟要求，设置机械正压送风系统...

编制于近代年 图纸共63张。
