23458平米地下车库通风排烟设计施工图纸
- 设计说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑设计面积：23458.57平方米
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 设计内容：通风,防排烟,机房
- 项目所在地：安徽
附件详情
- 设计说明
- 图例及主要设备材料表

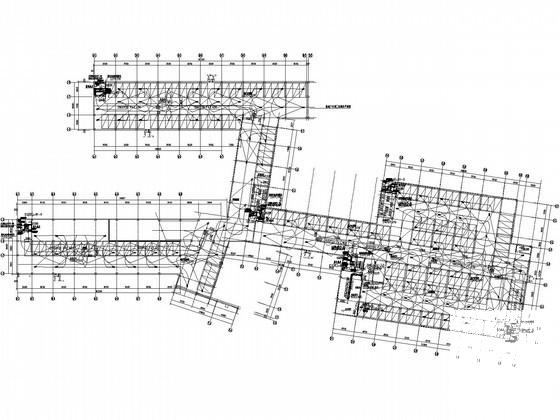

- 地下车库通风平面图
- 机房详图
附件详情
稿件为安徽蚌埠某地下车库
通风防排烟
设计施工图纸；总建筑面积为23458.57平米。房间通风要求为（换气次数）汽车库6 次/小时，变配电7 次/小时。该地下车库分为五个防火分区，每个防火分区分为两个防烟分区，每个防烟分区面积不大于2000平米。每个防烟分区采用一套独立的排烟系统，每个防火分区采用一套补风系统……
，图纸共7张。

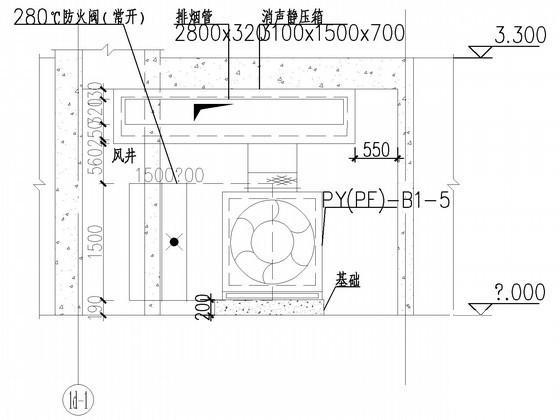

机房剖面
地下车库暖通

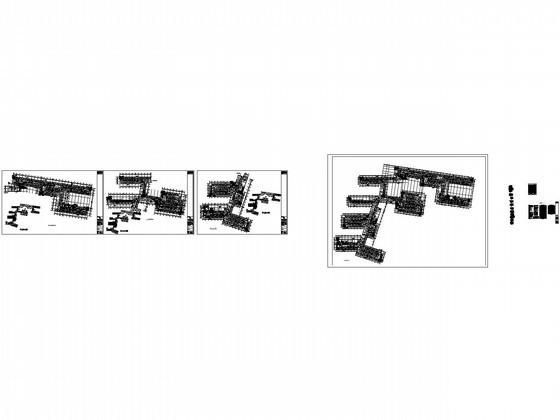

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
地下车库排烟设计 - 1 -
地下车库排烟设计 - 2 -
地下车库排烟设计 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：1.13 MB
- 收藏次数：0
-
文件名称：
附件-995858555799086858985.rar
地下车库排烟设计下载
