5层科研教育中心空调通风防排烟加压送风系统设计施工大样图(机房大样图)

  • 设计详细说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10895.48平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:市政热网
  • 空调系统:全水系统
  • 水系统:变流量
  • 送风方式:散流器送风
  • 节点大样:风机盘管
  • 特殊系统:含机房图
  • 项目所在地:北京

附件详情

  • 目录

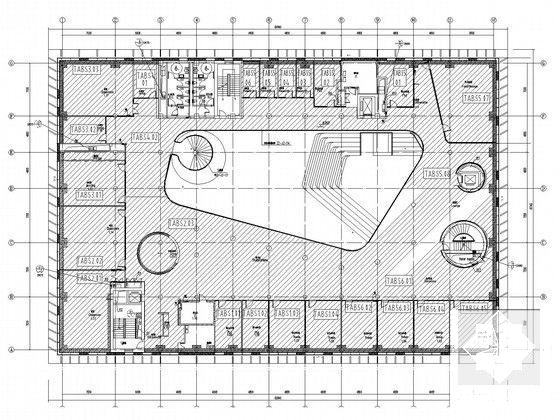

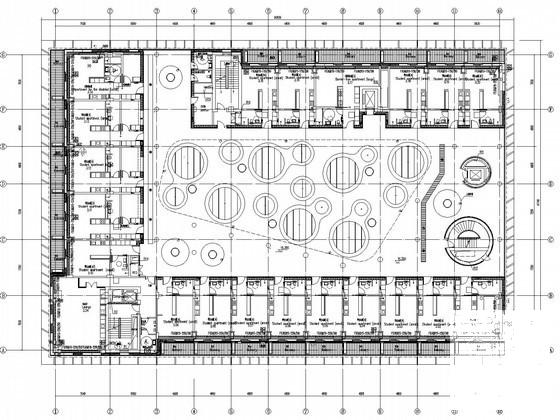

  • 空调、通风及防排烟平面图
  • 空调水系统平面图

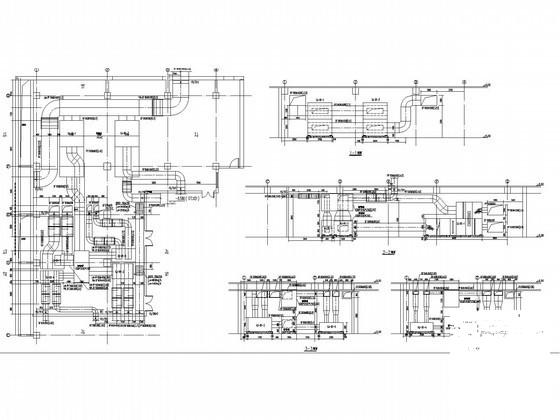

  • 空调机房大样图
  • 冷冻机房设备及基础布置平面图

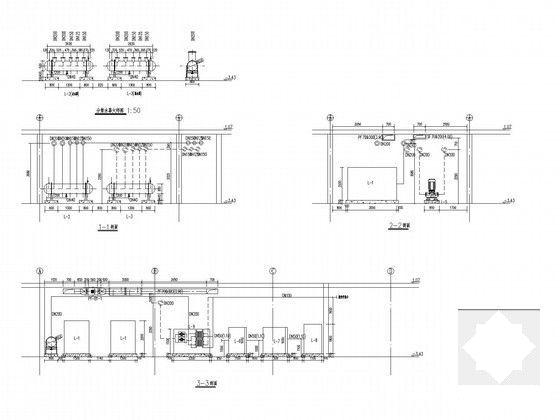

  • 冷冻机房大样图
  • 冷冻水系统示意图

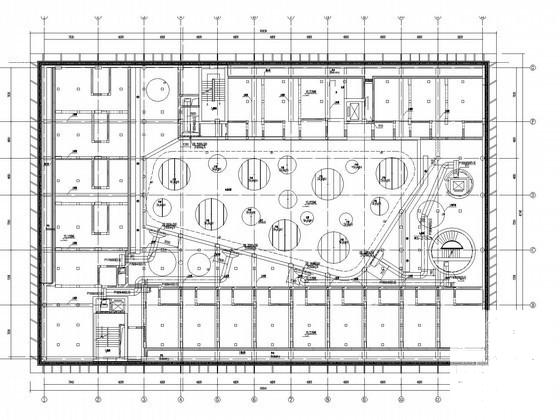

  • 防火分区示意图
  • 集配器布置平面图

附件详情

一、项目概要:
1.该项目建筑面积为10895.48 m2,其中地下为1544 m 2,地上为
9351.48 m2,建筑高度20.36m,地下一层,地上五层
2.该项目地下一层为设备用房;地上一至四层为教室及办公区域,五
层为公寓。

二、冷热源:
1.全年采用中央空调系统
2.该项目空调系统冷源分为三个部分,舒适空调部分由地下冷冻站内
的变频驱动螺杆机组负担,机房部分由设于室外地面的风冷冷水机组
提供。
3.该项目空调系统热源由市政热力提供一次水热水,一次水供回水温
度为110/75℃,经过板式换热机组,热交换成为60/50℃的二次水,
分别供给末端空调机组及热回收转轮除湿机组使用

三、空调系统:
1.空调水系统采用两管制一次泵变水量系统
2.该项目的空调系统由热回收转轮除湿机组、TABS板系统、新风机组
及空调机组组成。

图纸共31张。

防排烟平面图

空调机房大样图

冷冻机房大样图

TABS集配器布置平面图

风机盘管接管示意图

冷冻水系统示意图
