157420平方米科研楼通风空调及防排烟设计施工图纸

  • 设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:超高层建筑
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,防排烟,人防
  • 项目所在地:北京

附件详情

1、项目概要

本项目为某科研楼空调通风及防排烟设计图。总建筑面积157420平方米,其中地上建筑面积106552平方米,地下建筑面积50868平方米(人防建筑面积13975平方米),建筑高度99.7米。
设计内容包括供暖系统、各类通风系统、防烟排烟系统、空气调节系统、制冷系统、人防通风系统。
该项目科研楼按《绿色建筑评价标准》二星设计。

一层空调通风及防排烟平面图

地下一层空调水系统平面图

地下二层空调水系统平面图

三层空调水系统平面图

三层空调通风及防排烟平面图

七、十六层空调水系统平面图

七、十六层空调通风及防排烟平面图

十九层空调水系统平面图

二十三层空调通风及防排烟平面图

地下一层空调通风及防排烟平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

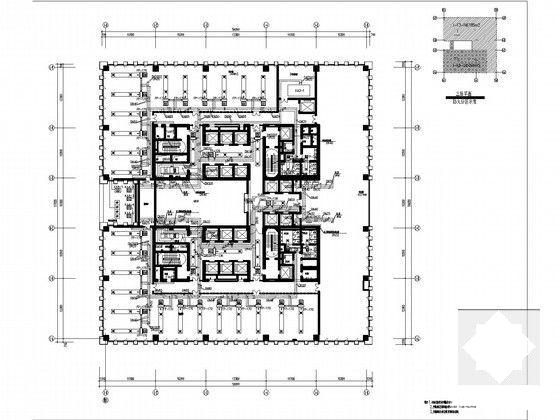

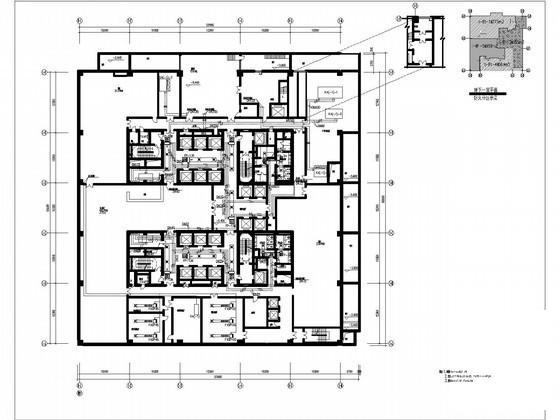

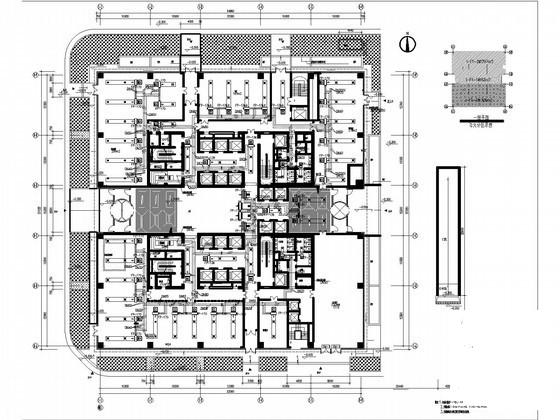

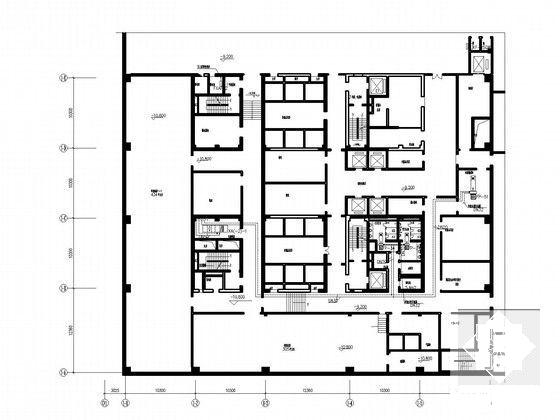

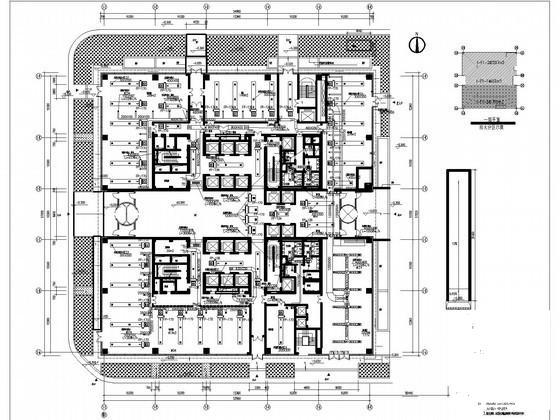

  • 科研楼空调 - 1
    科研楼空调 - 1
  • 科研楼空调 - 2
    科研楼空调 - 2
  • 科研楼空调 - 3
    科研楼空调 - 3
  • 科研楼空调 - 4
    科研楼空调 - 4
  • 科研楼空调 - 5
    科研楼空调 - 5
  • 科研楼空调 - 6
    科研楼空调 - 6
  • 科研楼空调 - 7
    科研楼空调 - 7
  • 科研楼空调 - 8
    科研楼空调 - 8
以上是部分截图,请下载附件后查看完整高清内容
