5层医院住院楼空调系统及通风防排烟设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:11947.29平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:空气-水系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 平时通风空调设计施工说明
  • 主要设备表
  • 通风空调风管设备平面图
  • 通风空调水管设备平面图
  • 空调管道系统图
  • ......

附件详情

一、项目概要:
项目为医院住院楼建筑,本建筑主体地上五层。该项目地上总建筑设计面积:11947.29m2,,建筑高度为21.40m......
二、空调系统:
1.本建筑夏季空调总冷负荷2563KW,冬季空调总热负荷 2136KW。
2.主要采用变频多联式中央空调系统加新风的空调方式......
三、通风排烟系统:
1.空调区域每层均设置新风系统。
2.卫生间废气采用换气扇或圆接口风机直接排至室外。
3.厨房烹调间及蒸煮间设机械通风系统......

图纸共13张。

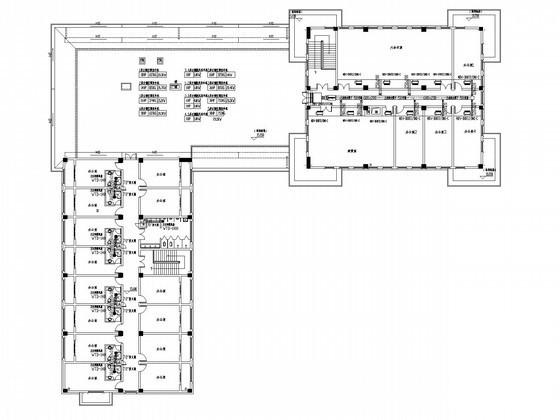

设备平面图

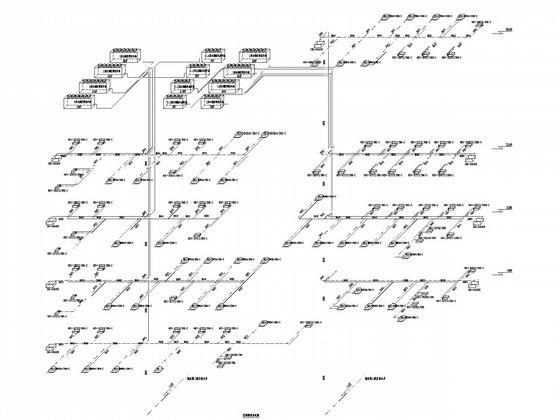

空调管道系统图

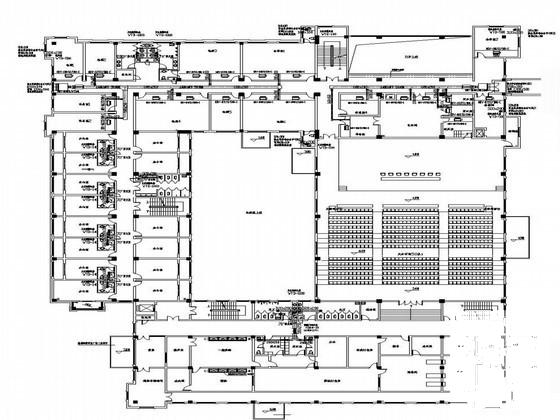

通风空调水管设备平面图
