10063平米3层电子科研楼通风防排烟设计施工图纸
- 建筑类别：科研建筑,工业建筑
- 建筑类型：多层建筑
- 建筑设计面积：10063平方米
- 地上楼层：3
- 地下楼层：1
- 地下室：其它
- 设计阶段：施工图设计
- 设计内容：通风,防火排烟
- 附件设计说明：有,施工安装要求
- 参考图纸：20张以下
- 设计年代：近代
附件详情
- 资料目录与图例
- 设计施工总说明
- 设备材料表
- 地下室通风排烟平面图
- 通风排烟平面图
- 屋面设备布置平面图
- 消防排烟系统透视图
附件详情
此稿件为四川某电子科技股份有限公司光器件研发及产业化项目中111#-A号建筑的
通风防排烟
设计施工图；该建筑的火灾危险性按丙类设计，每层为独立防火分区，地下室为冷冻站房，一层为动力站房和生产车间，二、三层为生产车间；总建筑面积为10063.32m2。
设计内容：该建筑的通风、防排烟系统设计。
，图纸共7张。
消防排烟系统透视图

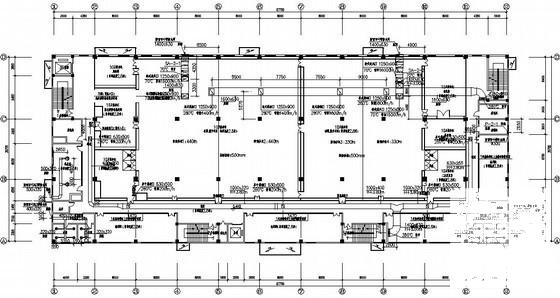

地下室通风排烟平面图
排烟系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
通风防排烟图纸 - 1 -
通风防排烟图纸 - 2 -
通风防排烟图纸 - 3 -
通风防排烟图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-25
- 评论次数：0
- 浏览次数：0
- 文件大小：2.3 MB
- 收藏次数：0
-
文件名称：
附件-995858577887595877996.rar
通风防排烟图纸下载
