小学教学楼通风空调及防排烟设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:教育,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:14758.36平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:全空气系统
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 空调通风工程设计与施工说明
  • 图例及系统编号
  • 通风防排烟 系统图

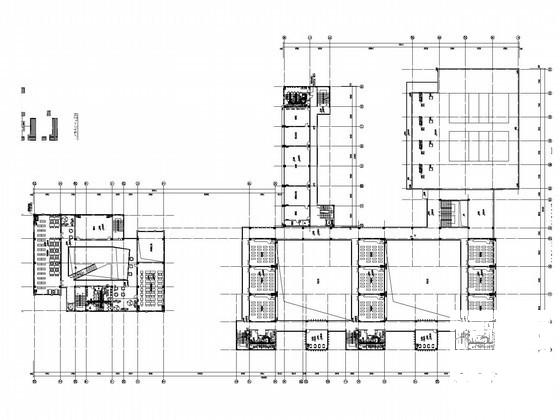

  • 负一层、一层通风防排烟平面图
  • 二层通风防排烟平面图
  • 三层通风防排烟平面图
  • 四层通风防排烟平面图
  • ......

附件详情

一、项目概要:
该项目位于广东省阳江市,项目地下一层为设备用房,地上四层,包括教学及辅助用房、行政办公用房、食堂、教工宿舍、图书馆及文体用房。建筑面积14758.36m2......
二、空调系统:
1.除食堂以外的所有空调区域均预留分体空调。
2.食堂设计变制冷剂流量多联机系统......
三、通风系统:
1.生活、消防水泵房,高、低压配电房为及机械通风,其他为自然通风。
2.操场设计机械排风系统,换气次数大于3次/时,排风机采用壁式轴流风机,直接安装在操场外墙顶部......
四、防排烟系统:
地下室内走道长度超过20米,设计机械排烟系统,排烟量按内走道地面面积的60m3/h设计,且风机风量不小于7200m3/h.....

图纸共10张

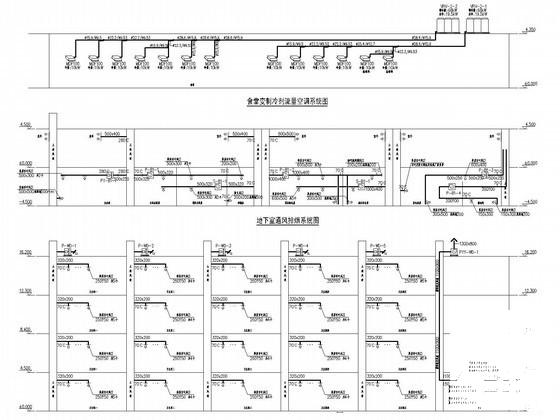

通风防排烟系统图

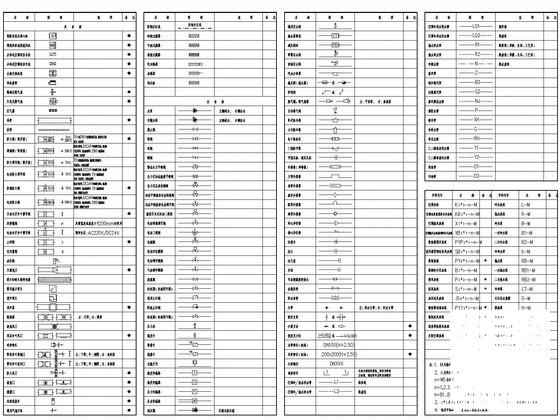

图例及系统编号
