多层教学楼建筑空调通风及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：

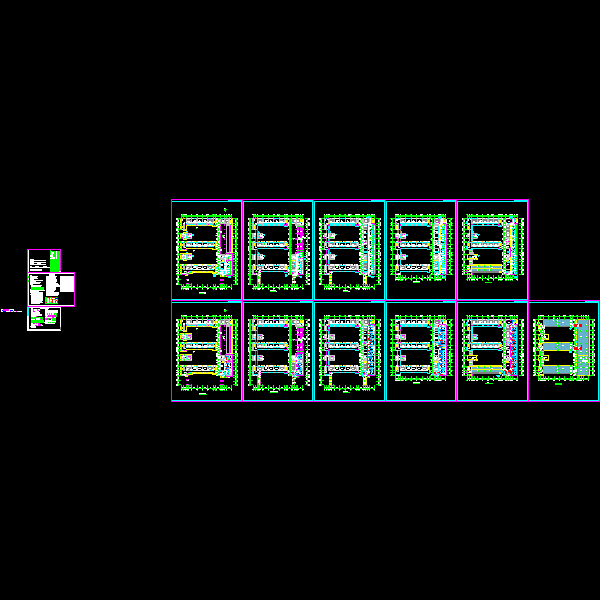

该项目位于北京市，是一个多层教学楼建筑，建筑面积为20691.8平米，地上5层，建筑高度19.95米。图纸内容包含设计及施工说明，主要设备材料表及图例，风管平面图，冷媒平面图，暖通平面图等...

二、空调系统：VRV多联机系统...

三、 通风防排烟 系统：本单体各功能房间、内走道以自然排烟为防排烟措施，可开启外窗面积不小于功能房间面积的2%，本单体二层报告厅建筑面积超过100平米，且自然排烟条件无法满足排烟要求，设置机械排烟系统，排烟量按房间面积不小于60m3/h*m2考虑补风由外窗自然补入；排烟风机选用双速风机，平时通风换气，火灾高速排烟。、地上部分靠外墙的楼梯间，每5层内可开启排烟窗的总面积不小于2.0平米，、公共卫生间设置机械通风系统，换气次数不小于10次/h...
