4层商业街建筑空调通风防排烟系统设计CAD施工图纸(大院设计)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:106000平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

一、项目概要:

该项目为江西南昌一商业街,由地下一层、地上四层组成的多层建筑,总建筑设计面积:10600m2,其中地上部分:8194m2,地下建筑:2406m2,建筑总高度:21.100m。图纸内容包含设计施工说明,主要设备材料表及图例,空调及通风平面图, 消防机械排烟系统原理图等...

二、空调系统:

1.冷热源:采用变制冷剂流量空调机组...

2.风系统:采用VRV系统...

三、通风排烟系统:

1.通风系统:地下层变配电室设机械排风系统。换气次数按设备发热量计算,排风通过一层侧墙百叶至室外排放,并设置机械补风系统;地下层水加热机房、车库设置机械排风系统;厕所设置机械排风系统;一层~四层在每层设置机械排风系统...

2.防排烟系统:本项目楼梯间均为封闭楼梯间,并均设置可开启外窗,可开启外窗每五层不小于2.0m2;地下车库设机械排烟系统,其机械排烟系统与机械排风系统合用,由车库入口自然补风;地上面积大于100m2的房间建筑专业均设置可开启外窗自然排烟,可开启外窗面积不小于该房间面积的2%;一层休息区连通二层的门厅并挑层至四层,由建筑专业在突出屋顶的侧墙上设置电动排烟窗自然排烟...

一层空调通风平面图

二层空调通风平面图

四层空调通风平面图

四层空调通风平面图

四层空调通风平面图

屋顶通风平面图

屋顶通风平面图

屋顶通风平面图

三层空调通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

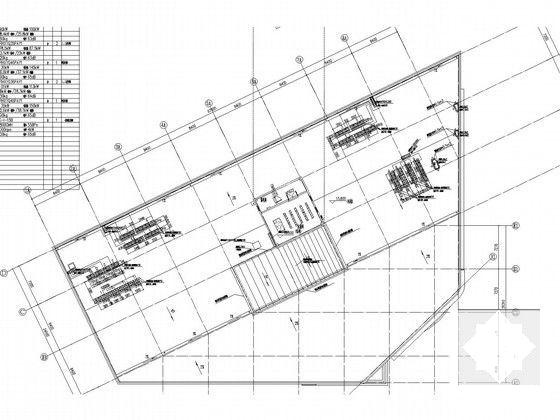

  • 4层商业街建筑空调通风防排烟系统设计CAD施工图纸(大院设计) - 1
    第 1 张图
  • 4层商业街建筑空调通风防排烟系统设计CAD施工图纸(大院设计) - 2
    第 2 张图
  • 4层商业街建筑空调通风防排烟系统设计CAD施工图纸(大院设计) - 3
    第 3 张图
  • 4层商业街建筑空调通风防排烟系统设计CAD施工图纸(大院设计) - 4
    第 4 张图
  • 4层商业街建筑空调通风防排烟系统设计CAD施工图纸(大院设计) - 5
    第 5 张图
  • 4层商业街建筑空调通风防排烟系统设计CAD施工图纸(大院设计) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
