2512平米标准厂房工程地下室通风排烟及人防设计施工图纸

  • 设计说明:有
  • 建筑设计面积:2512.17平方米
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 人防通风设计施工说明
  • 暖通设计说明

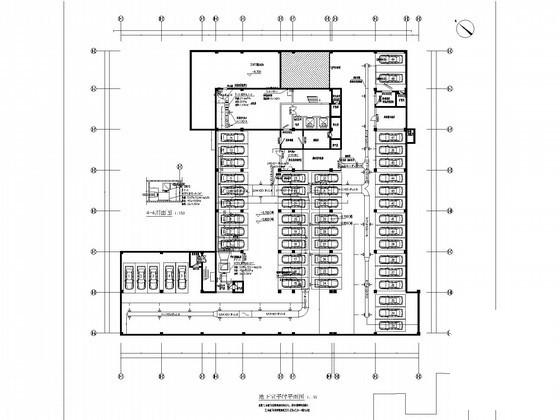

  • 地下室平时通风平面图
  • 地下室战时通风平面图
  • 人防原理图
  • 人防安装图
  • 人放进出口处平面及预埋管图
  • 人防平、剖面图
  • ...

附件详情

一、项目概要:
该项目为标准厂房工程,位于浙江省。地下室总建筑面积:2512.17平方米。其中人防地下室建筑面积:1992平方米,平时功能为小型汽车库,战时为二等人员掩蔽所...
二、通风排烟系统:
1.该项目地下汽车库共1层,设置设置1个防火分区,1个防烟分区,防烟分区面积小于2000平方米。
2.采用通风和排烟结合的系统换气次数按6次/小时计。防烟分区按防火分区划分,排烟系统按防烟分区设置。
3.水泵房设置4次/h的送排风系统...

图纸共8张。

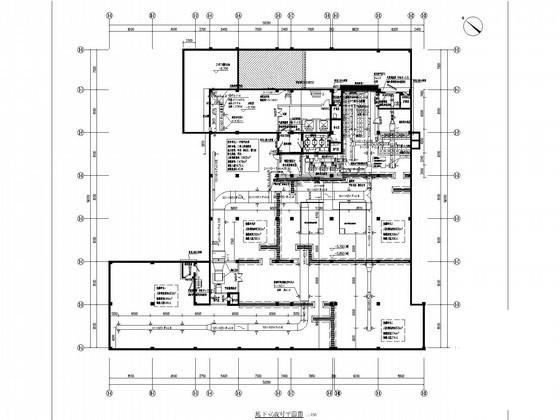

地下室战时通风系统平面图

人防安装图

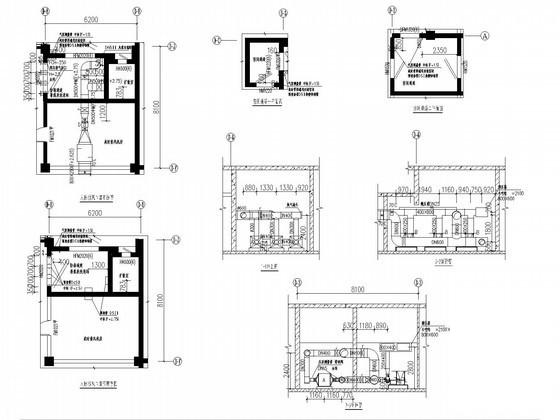

人防平剖面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 人防地下室通风排烟 - 1
    人防地下室通风排烟 - 1
  • 人防地下室通风排烟 - 2
    人防地下室通风排烟 - 2
  • 人防地下室通风排烟 - 3
    人防地下室通风排烟 - 3
  • 人防地下室通风排烟 - 4
    人防地下室通风排烟 - 4
以上是部分截图,请下载附件后查看完整高清内容
