教学楼地下室人防通风平面施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:通风,防排烟
  • 送风方式:侧面送风,散流器送风
  • 项目所在地:海南
项目概要:
本人防工程设于地下一层,为平战结合的核6级人防,一个防护单元,平时为汽车库,战时为核6级甲类二等人员掩蔽所.防护单元一:人防建筑面积为1994.16平方米,人防掩蔽面积为1396.50平方米,人防掩蔽人数为1396人.分为一个防护单元, 共3个抗爆单元,设3个出入口。

设计内容:
该项目人防地下室战时通风系统的设计。

部分图纸展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

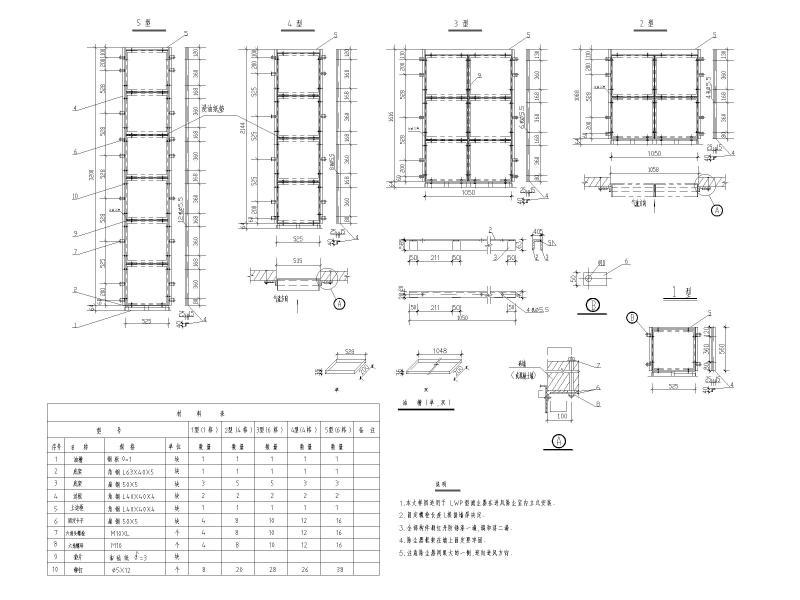

  • 地下室通风施工图 - 1
    地下室通风施工图 - 1

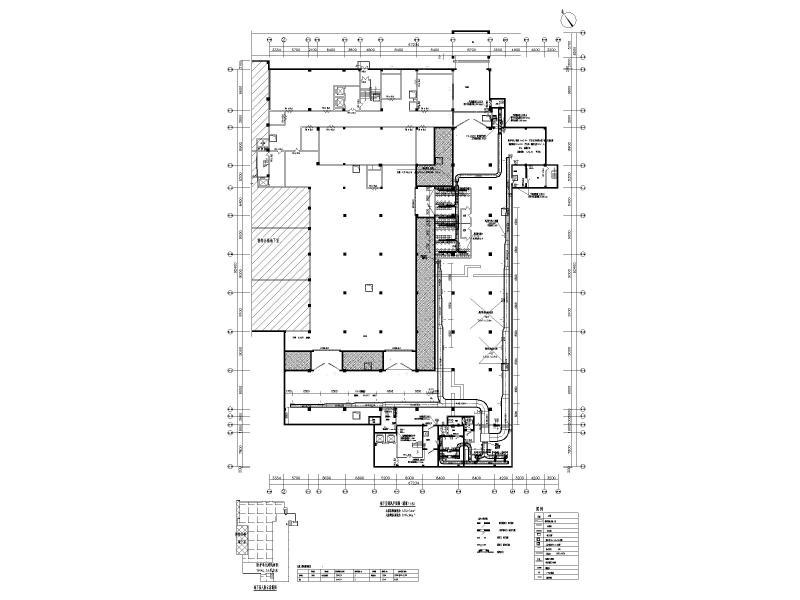

  • 地下室通风施工图 - 2
    地下室通风施工图 - 2

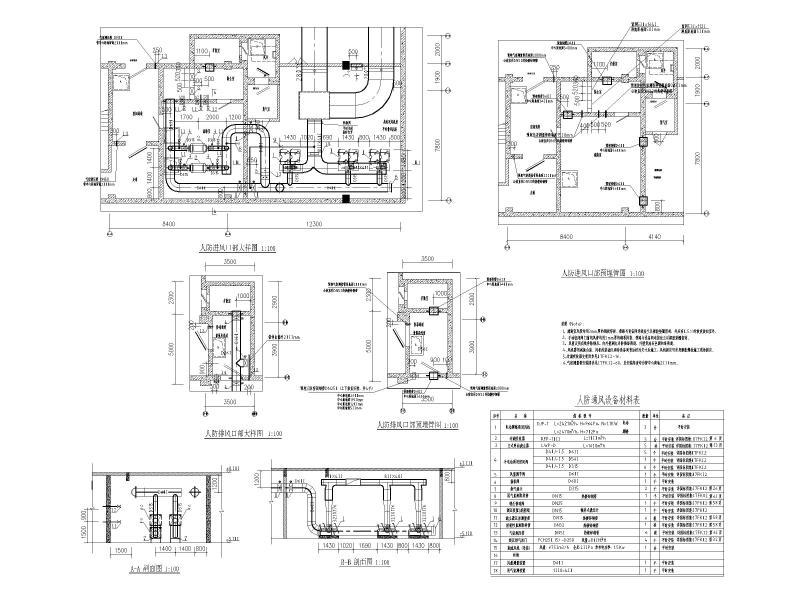

  • 地下室通风施工图 - 3
    地下室通风施工图 - 3

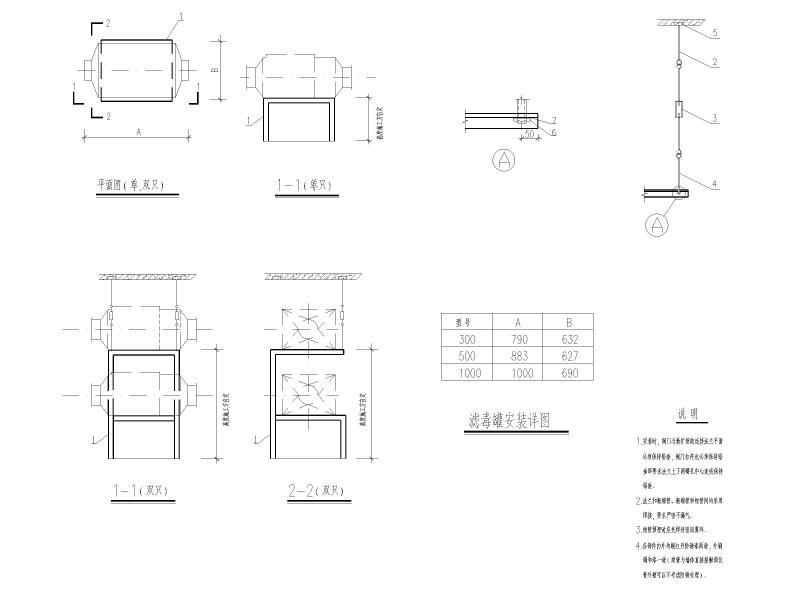

  • 地下室通风施工图 - 4
    地下室通风施工图 - 4
  • 地下室通风施工图 - 5
    地下室通风施工图 - 5
  • 地下室通风施工图 - 6
    地下室通风施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
