29000平米地下室人防通风设计施工图纸
- 附件设计说明：有
- 建筑类别：其他
- 建筑设计面积：29000平方米
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 设计内容：通风,采暖,防排烟,机房,人防
- 项目所在地：内蒙古
附件详情
- 设计说明
- 图例
- 主要材料表

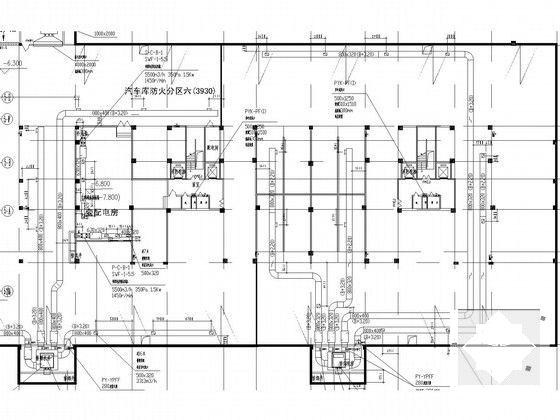

- 地下车库平时风管平面图

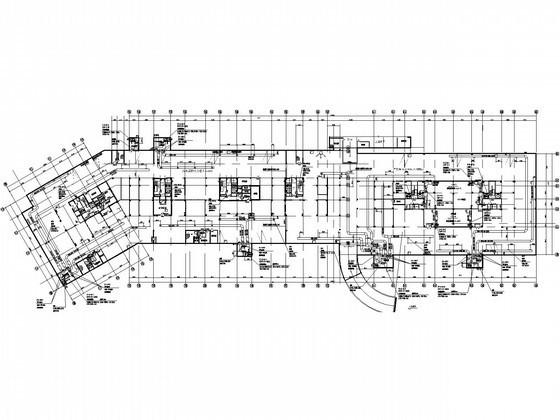

- 地下车库战时风管平面图
- 采暖平面图
- 人防口部大样
- 人防电站大样
- 人防口部留洞大样
- 人防系统图
附件详情
稿件为内蒙古某小区地下室采暖及人防通风设计施工图纸，地下室建筑面积29000多平方米。地下室人员掩蔽所按平战结合六级二等人员掩蔽所设置人防通风系统，通风包括清洁通风，滤毒通风和隔绝通风三种通风方式。进风系统由防爆波活门、滤尘器、手动密闭阀、过滤吸收器、送风机等组成。
，图纸共20张。

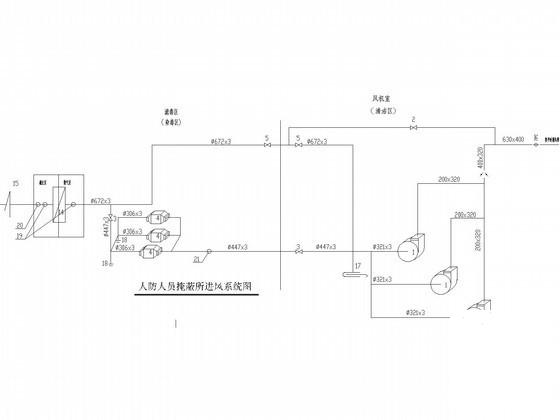

人防人员掩蔽所进风系统图

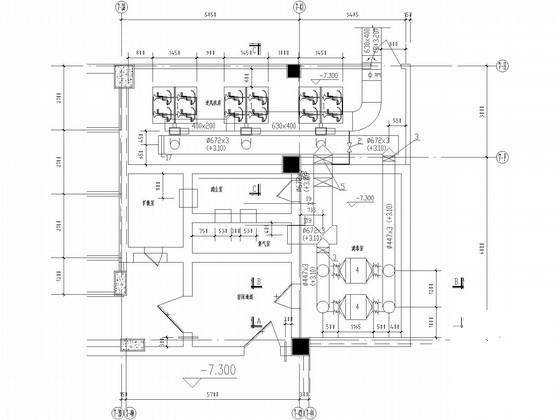

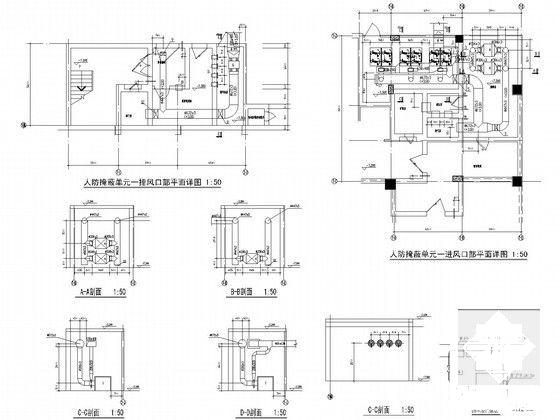

人防掩蔽单元进风口部平面详图
人防掩蔽口部大样
风管布置大样
人防通风安装详图
