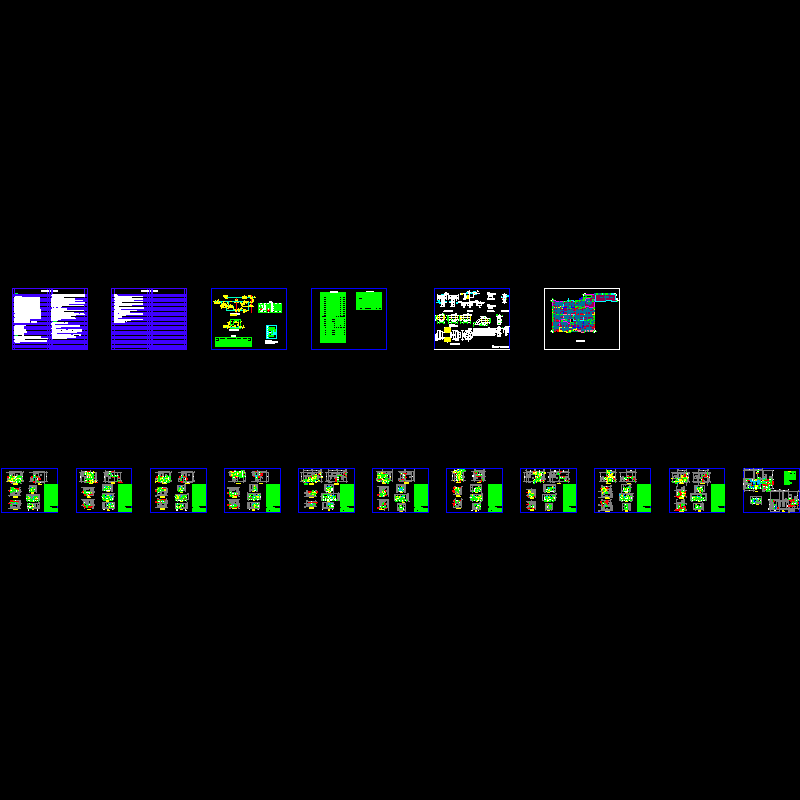

人防地下室防护通风设计CAD施工大样图

战时设清洁、滤毒、隔绝三种通风方式。进风系统由消波设施、油网滤尘器、过滤吸收器、进风机、手动密闭阀等防护通风设备组成。

战时二等人员掩蔽所设滤毒式,清洁式及隔绝式三种通风形式,滤毒式新风量大于2m/h.p,清洁式新风量大于5m/h.p,平时机械排风、滤毒时超压排风.滤毒通风量满足最小防毒通道(简易洗消间)40次/时换气次数。

战时人防物资库设清洁式及隔绝式二种通风形式,清洁式通风按1.3次/时换气量考虑，物资库战时隔绝防护时间在不大于CO2最大容许浓度(3%)的情况下均大于2小时,满足规范要求。

固定电站与防空地下室连为一体，从防空地下室内向站内控制室直接供给新风。控制室设滤毒式,清洁式及隔绝式三种通风形式,清洁式通风量按换气次数6次/时计算,并满足新风量大于10m/h.p;滤毒式通风量按防毒通道最小换气次数不小于40次/h计算，并满足新风量不小于3m/p.h，控制室滤毒式排风采用超压排气活门排至柴油发电机房内，且保持控制室不下于30pa的超压。
