会展总部人防通风施工大样图

  • 设计详细说明:有
  • 建筑类别:办公,商业,文化
  • 建筑地下层数:6层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风
  • 项目所在地:重庆
该附件为 会展总部人防通风图纸

设计范围:
1、防空地下室二等人员掩蔽所战时通风设计。
2、防空地下室(地下车库)平时通风系统平战转换设计。

内容展示:

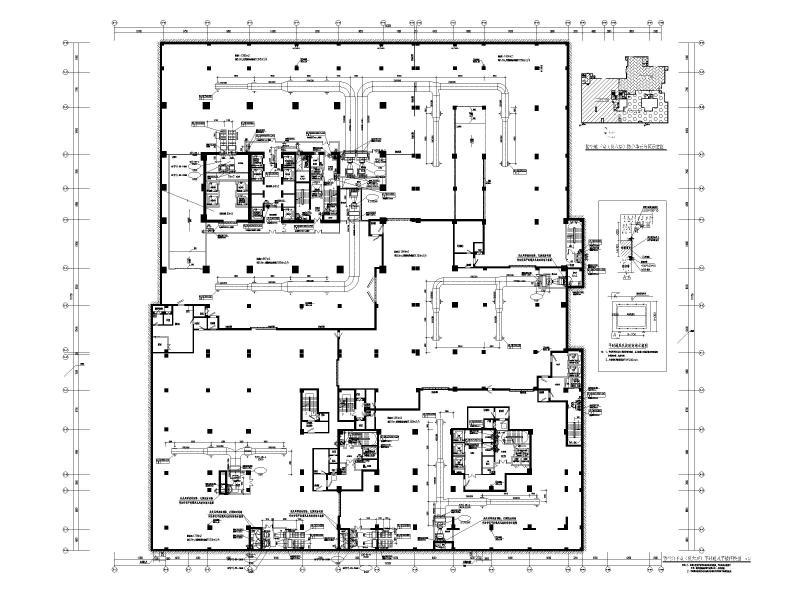

防空地下室(负六层)平时通风平战转换图

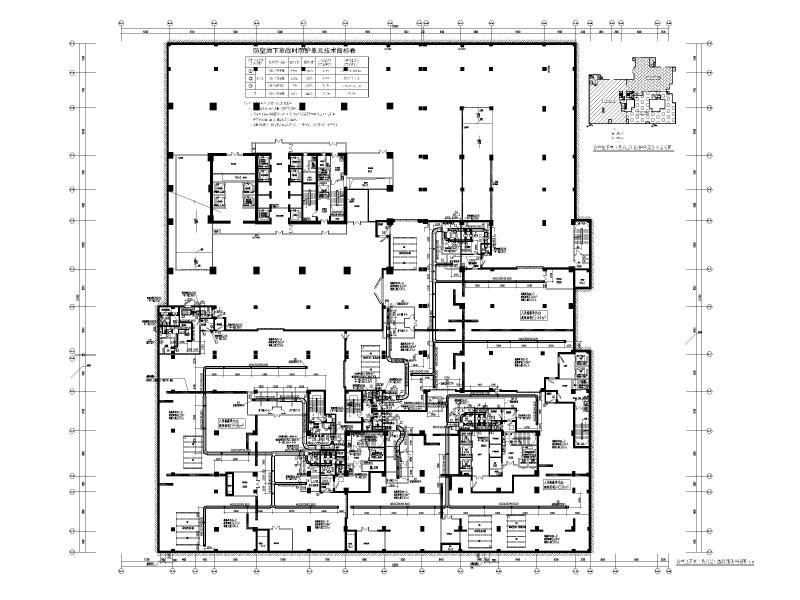

防空地下室(负六层)战时通风平面图

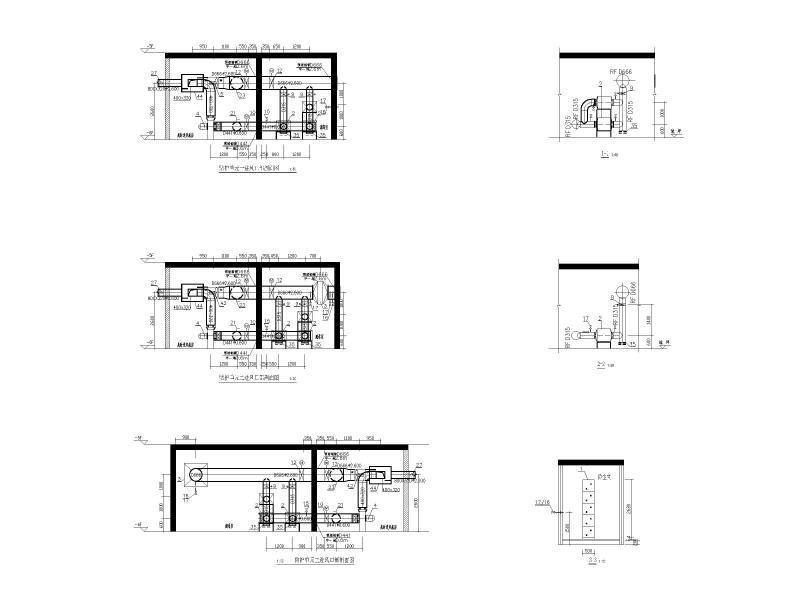

进风口部通风剖面图

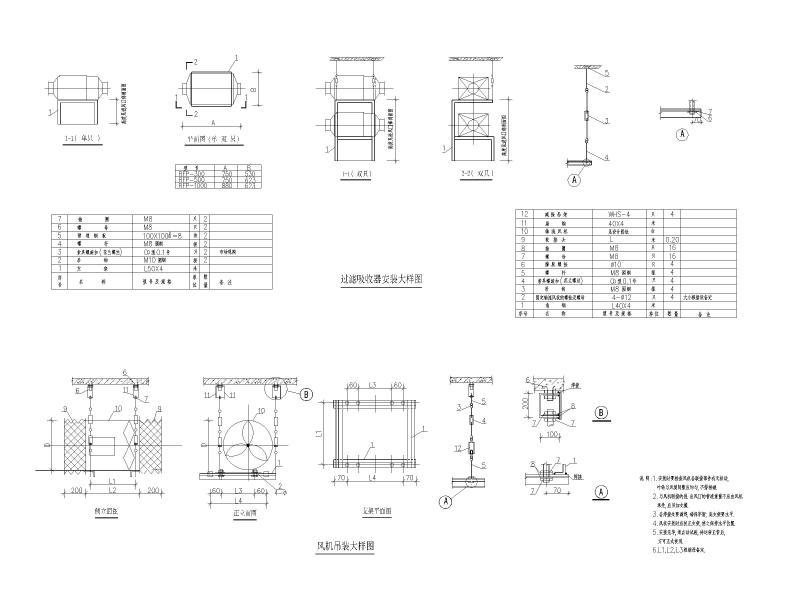

人防设备安装大样图二

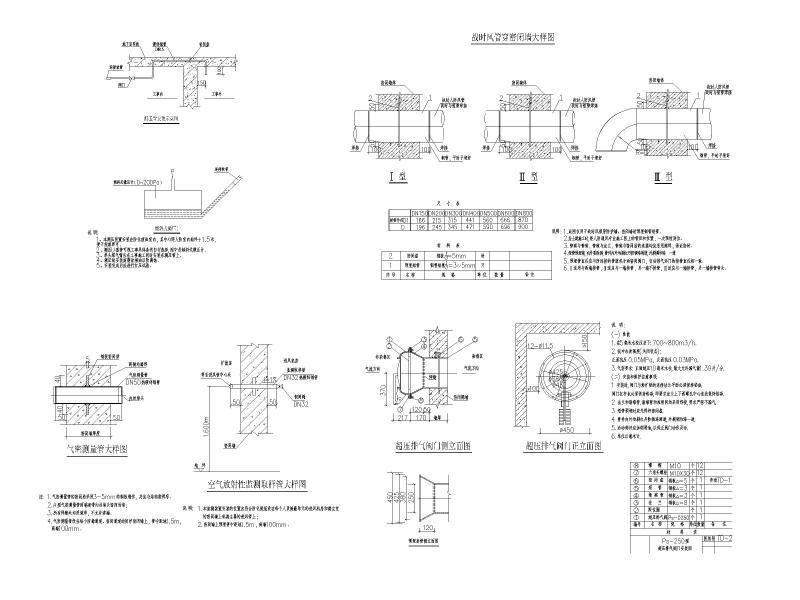

人防设备安装大样图一
战时通风原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 人防通风施工 - 1
    人防通风施工 - 1
  • 人防通风施工 - 2
    人防通风施工 - 2
  • 人防通风施工 - 3
    人防通风施工 - 3
  • 人防通风施工 - 4
    人防通风施工 - 4
  • 人防通风施工 - 5
    人防通风施工 - 5
  • 人防通风施工 - 6
    人防通风施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
