地下3层人防通风设计施工大样图2019.9

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,人防
  • 项目所在地:广东
项目概要:
1、本项目用地位于位于位于深圳市。本项目人防类别为甲类常六级核六级二等人员掩蔽所,位于地下三层,设两个防护单元,设计人防面积约3921.82平方米。该项目为一栋五层的多层办公楼,地下室三层。人防区域位于地下三层。
2、战时人员掩蔽单元平时为汽车库。
3、战时人防防护单元防化级别为丙级。

设计范围:
该项目防空地下室的人防通风设计。

部分图纸展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

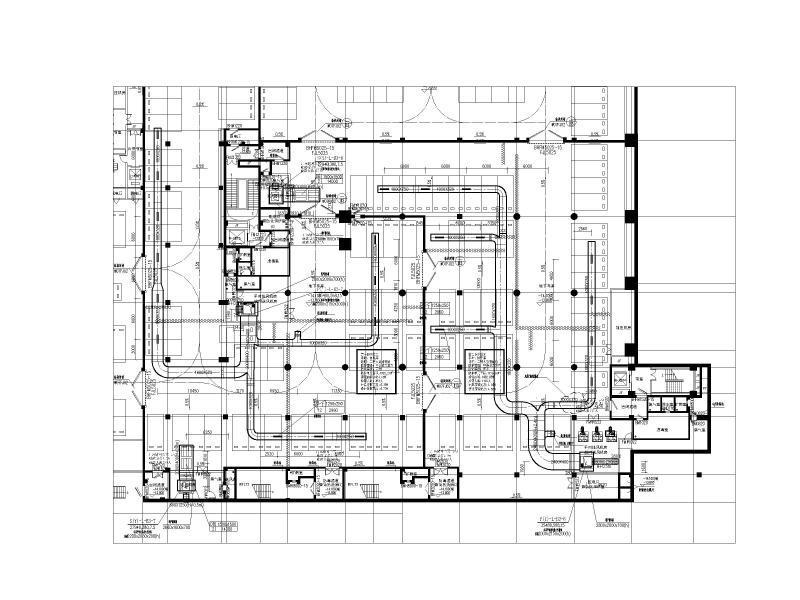

  • 人防通风设计 - 1
    人防通风设计 - 1

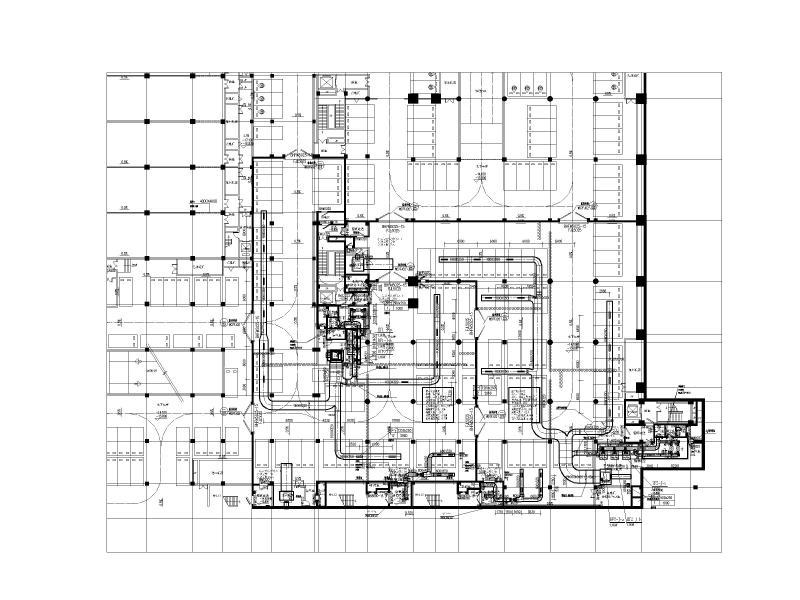

  • 人防通风设计 - 2
    人防通风设计 - 2

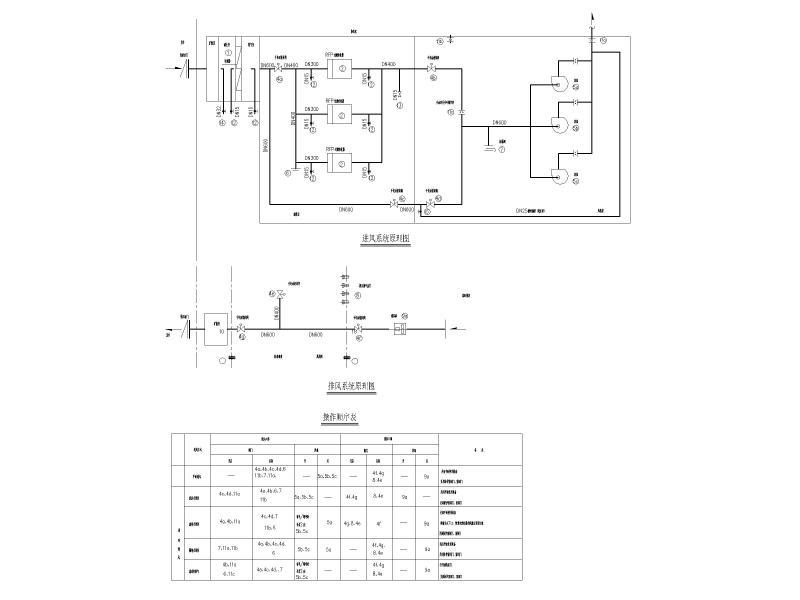

  • 人防通风设计 - 3
    人防通风设计 - 3

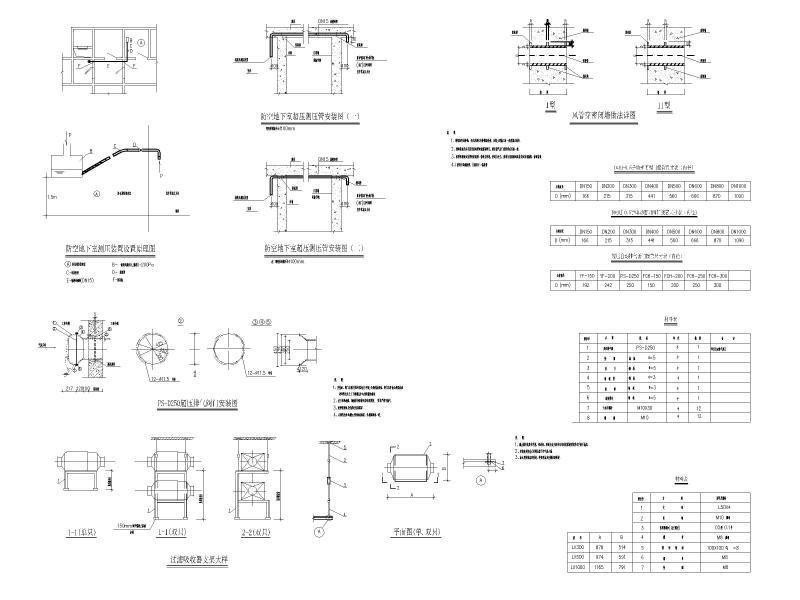

  • 人防通风设计 - 4
    人防通风设计 - 4

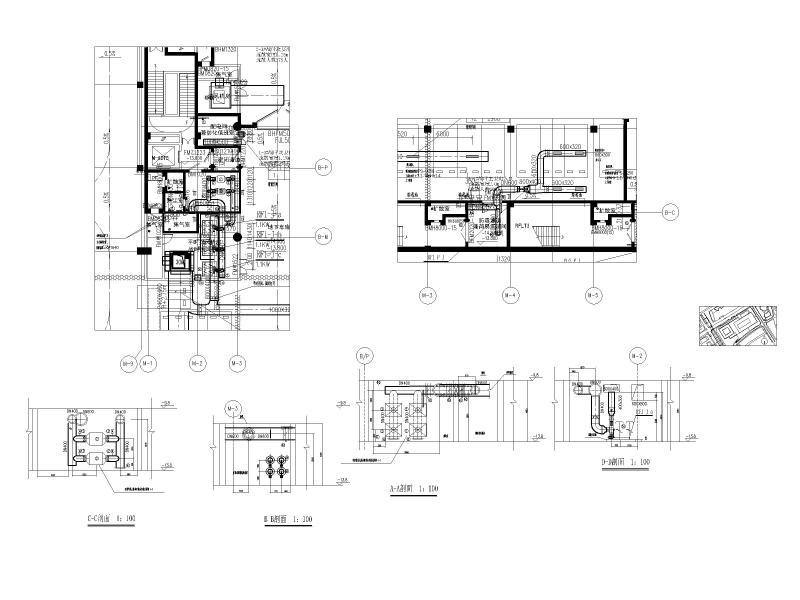

  • 人防通风设计 - 5
    人防通风设计 - 5
  • 人防通风设计 - 6
    人防通风设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
